122 MU 100 – 6721804146 (2019/10)
2.2 Regulácia zdroja tepla
Táto regulačná stratégia sa používa vtedy, keď sa vykurovacie
zariadenie reguluje prostredníctvom riadiacej techniky budovy
s 0-10 V výstupom regulácie ( obt. 22 na konci dokumentu).

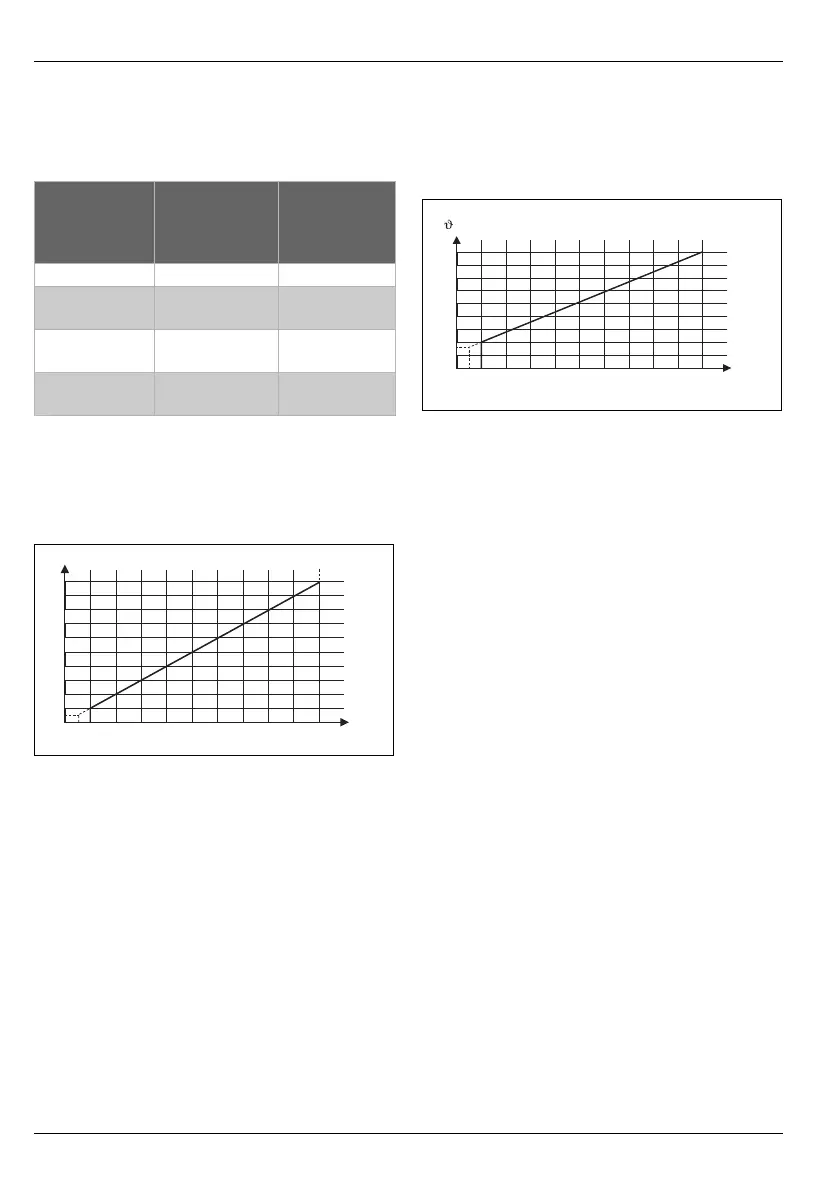

Tab. 2 Regulácia podľa výkonu/teploty výstupu
2.2.1 Regulácia výkonu
Lineárna závislosť medzi 0-10 V signálom (U vo Voltoch) a
požadovaným výkonom (P v % vo vzťahu k maximálnemu
výkonu zariadenia):
Obr. 1 Lineárna závislosť medzi 0-10 V signálom (U vo
Voltoch) a požadovaným výkonom (P v %)
Pripojený zdroj tepla sa pripája a odpája podľa požadovaného
výkonu.
2.2.2 Regulácia teploty výstupu
Lineárna závislosť medzi 0-10 V signálom (U vo Voltoch) a
požadovanou teplotou výstupu  v °C vo vzťahu k rozsahu
minimálnej teploty výstupu až maximálnej teploty výstupu
[základné nastavenie 20 až 90 °C]):
Obr. 2 Lineárna závislosť medzi 0-10 V signálom (U vo
Voltoch) a požadovanou teplotou výstupu
 v°C)
Pripojený zdroj tepla sa pripája a odpája podľa požadovanej
teploty výstupu.
2.3 Rozsah dodávky
Obr. 6 na konci dokumentu:
[1] Modul
[2] Vrecko so svorkami zamedzujúcimi namáhaniu v ťahu
[3] Návod na inštaláciu
Vstupné napätie Teplota výstupu/
požadovaná
hodnota výkonu
(nástenný kotol)
Stav nástenného
kotla
0 V - 0,5 V 0 %/0 °C vyp
0,6 V cca. 6 %/cca. 15 °C zap, ak > min.
výkon
5,0 V cca. 50 %/cca.
50 °C
zap
10,0 V cca. 100 %/cca.
90 °C
zap/maximum
0010013227-002
P / %
U / V
0,5
10
100
110
0010024409-001
/ °C
U / V
0,5
20
90
110
