Bosch MU 100 User Manual

111MU 100 – 6721804146 (2019/10)
3.3 Instalacja czujnika temperatury na sprzęgle
hydraulicznym lub za wymiennikiem ciepła
Czujnik temperatury sprzęgła hydraulicznego T0 powinien być
w pierwszej kolejności połączony z MU 100. W przypadku
urządzeń grzewczych EMS 2/EMS plus czujnik może być
podłączony do urządzenia, do MM 100 lub także do MC 400.
W połączeniu z MC 400 od wersji oprogramowania OF02.05
wystarczający jest jeden czujnik temperatury sprzęgła
hydraulicznego.
Montaż na sprzęgle hydraulicznym
( rys. 23 i 25 na końcu dokumentu)
Pozycja czujnika temperatury zasilania (T0):

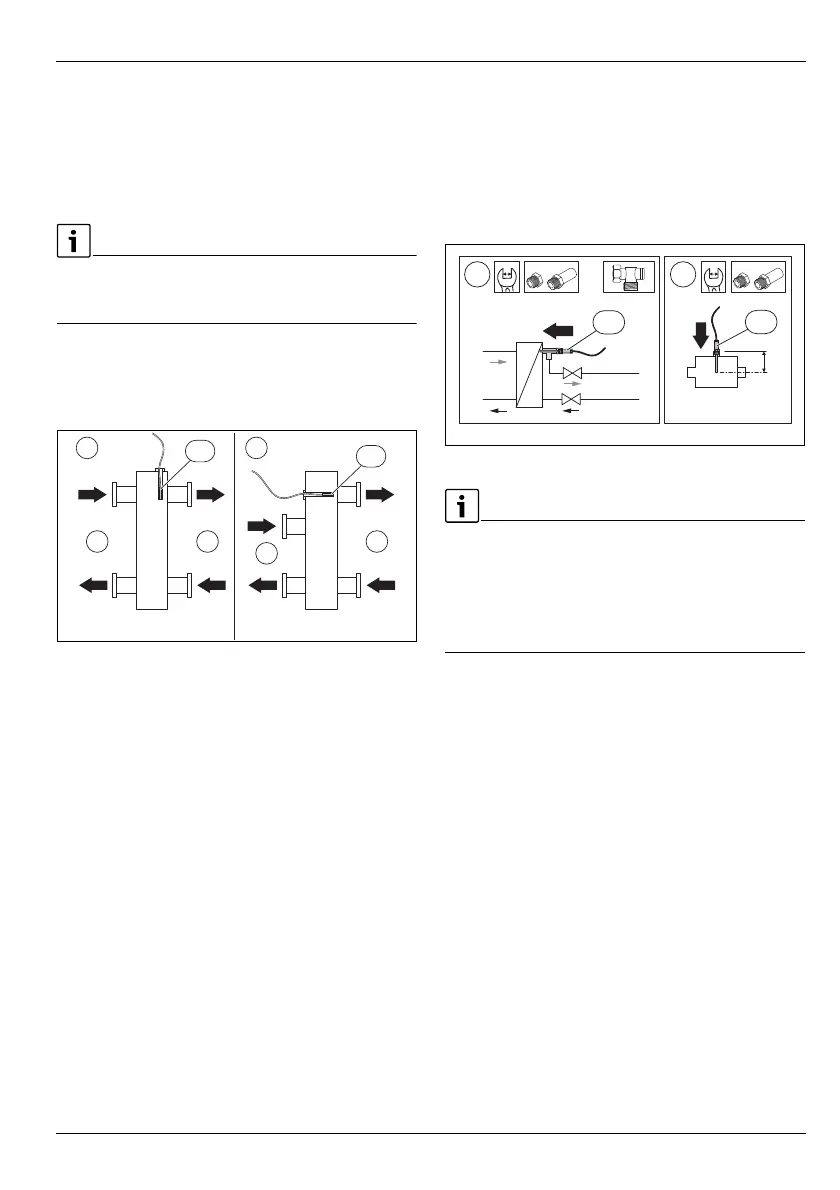

Rys. 3 Pozycja czujnika temperatury zasilania (T0):
[1] wszystkie urządzenia grzewcze
[2] wszystkie obiegi grzewcze
A sprzęgło hydrauliczne, typ 1
B sprzęgło hydrauliczne, typ 2

1
wspólna temperatura zasilania wszystkich urządzeń
grzewczych

2
wspólna temperatura powrotu wszystkich urządzeń
grzewczych

3
wspólna temperatura zasilania wszystkich obiegów
grzewczych

4
wspólna temperatura powrotu wszystkich obiegów
grzewczych
T0 czujnik temperatury zasilania na sprzęgle hydraulicznym
T0 należy ustawić tak, aby 
3
było rejestrowane niezależnie od
strumienia przepływu po stronie wszystkich urządzeń
grzewczych [1]. Tylko w ten sposób regulacja może przebiegać
stabilnie także przy niewielkich obciążeniach.
W celu zapewnienia właściwej regulacji czujnik temperatury
powinien być umieszczony w strumieniu przepływu. Można to
wykonać poprzez zastosowanie trójnika, przedłużonego
zaworu i zestawu czujników.
Optymalny montaż czujnika za wymiennikiem ciepła
Czujnik temperatury (T0) musi być wtórnie (czujnik mokry)
zamocowany na zasilaniu za wymiennikiem ciepła
( rys. 24na końcu dokumentu).
Optymalny montaż czujnika za wymiennikiem ciepła może być
wykonany na dwa sposoby ( poz. [1] ze złączką kątową i poz.
[2], Fig. 4 "Optimised sensor installation"):
Rys. 4 Optymalny montaż czujnika
Czujnik temperatury musi dokonywać pomiarów w środku rury.
▶ Dostosować głębokość montażu czujnika temperatury
w sprzęgle hydraulicznym ze złączką kątową do zaworu
( instrukcja montażu zestawu czujników do sprzęgła
hydraulicznego). W przypadku prawidłowego montażu
czujnik sięga na 1–2 cm w głąb wymiennika ciepła.
0 010 013 230-001
12
A
1
2
B
T0
T0
ϑ
1
ϑ
3
ϑ
2
ϑ
4
ϑ
1
ϑ
3
ϑ
2
ϑ
4
24
0010024454-001
2
T0
T0
A
B
24
1
A
B
