32 MU 100 – 6721804146 (2019/10)
3 Instalace
NEBEZPEČĺ:
Hrozí nebezpečí ohrožení života elektrickým proudem!
Při dotyku dílů elektrického zařízení nacházejících se pod
napětím může dojít k úrazu elektrickým proudem.
▶ Před instalací tohoto výrobku: Proveďte kompletní
odpojení všech pólů zdroje tepla a všech dalších BUS
zařízení od síťového napětí.
▶ Před uvedením do provozu: Připevněte kryt
( obr. 20 na konci dokumentace).
3.1 Příprava na instalaci do zdroje tepla
▶ Pomocí návodu k instalaci zdroje tepla zkontrolujte, zda
existuje možnost instalovat moduly (např. MU 100) do
zdroje tepla.
▶ Lze-li modul bez montážní lišty instalovat do zdroje tepla,
připravte modul ( obr. 8 a 9 na konci dokumentace).
3.2 Místa instalace
▶ Modul instalujte na stěnu ( obr. 10 a 11 na konci
dokumentace), na montážní lištu ( obr. 12 na konci
dokumentace), do sestavy nebo do zdroje tepla.
▶ Při instalaci modulu do zdroje tepla postupujte podle
návodu zdroje tepla.
▶ Modul sejměte z montážní lišty ( obr. 13 na konci
dokumentace).
3.3 Instalace čidla teploty na termohydraulickém
rozdělovači nebo za výměníkem tepla
Čidlo teploty termohydraulického rozdělovače T0 by
přednostně mělo být propojené s MU 100. U nástěnných kotlů
s EMS 2/EMS plus lze čidlo připojit na zařízení, na MM 100
nebo také na MC 400.
V kombinaci s MC 400 od verze softwaru OF02.05 stačí jedno
čidlo teploty termohydraulického rozdělovače.
Instalace na termohydraulickém rozdělovači
( obr. 23 a 25 na konci dokumentace)
Poloha čidla teploty na výstupu (T0):

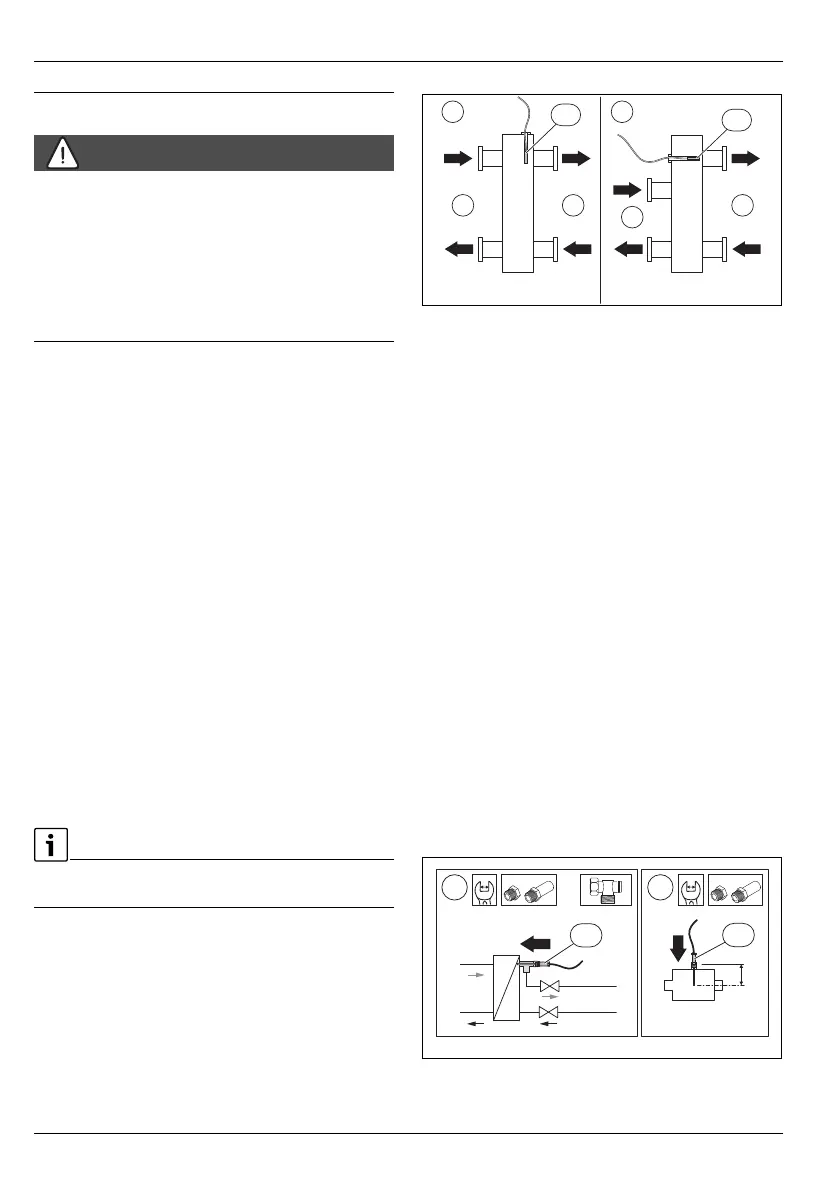

Obr. 3 Poloha čidla teploty na výstupu (T0)
[1] všechny zdroje tepla
[2] všechny otopné okruhy
A termohydraulický rozdělovač provedení 1
B termohydraulický rozdělovač provedení 2
1
společná teplota na výstupu všech zdrojů tepla
2
společná teplota vratné vody všech zdrojů tepla
3
společná teplota na výstupu všech otopných okruhů
4
společná teplota vratné vody všech otopných okruhů
T0 čidlo teploty na výstupu na termohydraulickém
rozdělovači
T0 je třeba umístit tak, aby
3
byla snímána nezávisle na
průtoku na straně všech zdrojů tepla [1]. Pouze tak může řízení
pracovat i při malých zátěžích stabilně.
Aby se regulace chovala optimálně, mělo by být čidlo teploty
obtékáno. Toho lze docílit kombinací T-kusu, prodloužení
kohoutu a sady čidel.
Optimalizovaná montáž čidel za výměníkem tepla
Čidlo teploty (T0) musí být umístěno na výstupu za výměníkem
tepla na sekundární straně (mokré čidlo) ( obr. 24 na konci
dokumentace).
Pro uskutečnění optimalizované montáže čidel za výměníkem
tepla existují dvě možnosti ( poloha [1] s rohovým
šroubením a poloha [2], Fig. 4 "Optimised sensor
installation"):
Obr. 4 Optimalizovaná montáž čidel
0 010 013 230-001
12
A
1
2
B
T0
T0
ϑ
1
ϑ
3
ϑ
2
ϑ
4
ϑ
1
ϑ
3
ϑ
2
ϑ
4
24
0010024454-001
2
T0
T0
A
B
24
1
A
B
