85MU 100 – 6721804146 (2019/10)
Montaggio ottimizzato della sonda a valle dello scambia-
tore di calore
La sonda di temperatura (T0) deve essere installata sulla man-
data a valle dello scambiatore di calore lato secondario (sonda
a bulbo umido) ( fig. 24 in fondo al documento).
Per il montaggio ottimizzato della sonda a valle dello scambia-
tore di calore esistono due possibilità ( pos. [1] con connes-
sione giuntata a squadra e pos. [2], Fig. 4 "Optimised sensor
installation"):

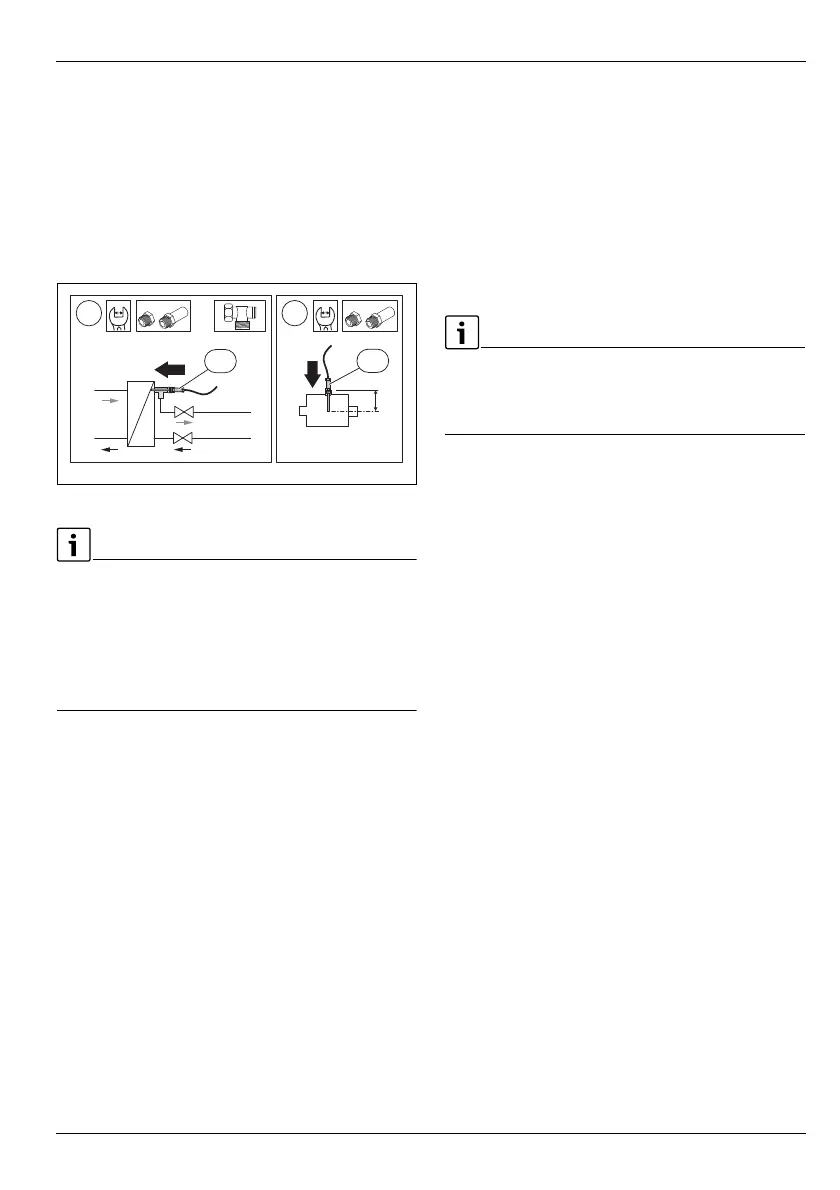

Fig. 4 Montaggio ottimizzato della sonda
La sonda di temperatura deve essere posizionata al centro
del tubo.
▶ Adeguare la profondità di montaggio della sonda di tempe-
ratura del compensatore con le prolunghe del rubinetto
( Istruzioni di installazione kit di sensori compensatore
idraulico). L'installazione è corretta se la sonda sporge di
1-2 cm all'interno dello scambiatore di calore.
3.4 Collegamento elettrico
▶ Tenendo conto delle direttive vigenti, per il collegamento
utilizzare un cavo elettrico tipo H05 VV-....
3.4.1 Collegamenti del sistema BUS e delle sonde di tem-
peratura (lato bassa tensione)
▶ In presenza di cavi con sezioni diverse: utilizzare apposite
scatole di derivazione per il collegamento delle utenze BUS.
▶ Collegare l'utenza BUS [B] mediante scatola di derivazione
[A] a stella ( fig. 18 in fondo al documento) o mediante
utenza BUS con collegamenti 2 BUS in serie.
Se la lunghezza totale massima dei collegamenti BUS tra tutte le
utenze BUS viene superata o se nel sistema BUS è presente una
struttura ad anello, allora non è possibile la messa in funzione
dell'impianto.
Lunghezza complessiva massima consentita per i
collegamenti BUS:
• 100 m con sezione del conduttore 0,50 mm
2
• 300 m con sezione del conduttore 1,50 mm
2
▶ Per evitare disturbi elettromagnetici, posare tutti i cavi a
bassa tensione separatamente dai cavi che conducono la
tensione di rete (distanza minima 100 mm).
▶ Con influssi esterni induttivi (ad es. da impianti FV) impie-
gare cavi schermati (ad es. LiYCY) e mettere a terra la
schermatura su un lato. Non collegare la schermatura al
morsetto di collegamento per il conduttore di protezione
nel modulo, ma alla messa a terra della casa, ad es. mor-
setto di terra libero o tubi dell'acqua.
Se si deve prolungare il cavo della sonda utilizzare le seguenti
sezioni:
• Fino a 20 m con sezione del conduttore da 0,75 mm fino a
1,50 mm
2
• Da 20 m a 100 m con sezione del conduttore di 1,50 mm
2
▶ Condurre i cavi nelle guarnizioni già premontate e collegare
in base agli schemi elettrici di collegamento.
24
0010024454-001
2
T0
T0
A
B
24
1
A
B
