Il collegamento a triangolo è tipicamente quello da utilizzare per lavorare a 230V (tensione Minore).
Normalmente gli ACTIVE DRIVER sono completi di cavo per il collegamento al motore.
Per versioni non corredate di cavo la connessione avviene sul morsetto “J4” a 4 vie (3 fasi + terra) con
serigrafia “PUMP” e con la freccia in uscita. Il cavo deve avere una sezione minima di 1.5 mm
2
.
1.5.2 Collegamento della pompa per i modelli A.D. T/T 3.0 e A.D. T/T 5.5
La tensione di alimentazione del motore dell’elettropompa installata deve essere 400V trifase. Verificare la
targhetta di collegamento del motore utilizzato per rispettare le condizioni suddette. Tipicamente per
l’alimentazione a 400V si utilizza la configurazione a stella per pompe di potenza minore di 5,5KW,
mentre per potenze uguali o superiori a 5,5 kW si utilizza la configurazione a triangolo (attenersi comunque
sempre alle indicazione riportate sulla targhetta o sulla morsettiera della pompa).
La Figura 3: collegamenti motore A.D. T/T mostra uno specchietto dei collegamenti da effettuare.
L’errato collegamento delle linee di terra ad un morsetto diverso da quello di terra danneggia
irrimediabilmente tutto l’apparato!
L’errato collegamento della linea di alimentazione sui morsetti di uscita destinati al carico danneggia
irrimediabilmente tutto l’apparato!
1.6 COLLEGAMENTO ALLA LINEA DI ALIMENTAZIONE
Collegare l’ACTIVE DRIVER alla linea di alimentazione. In caso di prolungamento del cavo di
alimentazione usare un cavo di sezione adeguata in modo da limitare la caduta di tensione totale
(alimentazione più pompa) al 3%. In ogni caso non usare cavi di sezione minore di 1,5 mm
2
In caso di prolungamento dei cavi dell’inverter, ad esempio nelle alimentazioni di elettropompe sommerse,
se si hanno disturbi elettromagnetici, è opportuno:
1. Verificare la messa a terra ed eventualmente aggiungere un dispersore di terra nelle immediate
vicinanze dell’ACTIVE DRIVER.
2. Interrare i cavi.
3. Usare cavi schermati.
4. Installare i seguenti filtri di rete, come indicato nella seguente tabella:
Figura 2: Collegamento errato
Figura 1: Collegamento corretto
Collegamento tipico per macchine di potenza
inferiore a 5,5 kW
Collegamento tipico per macchine di potenza
inferiore a 5,5 kW
Collegamento tipico per macchine di potenza uguale
o superiore a 5,5 kW

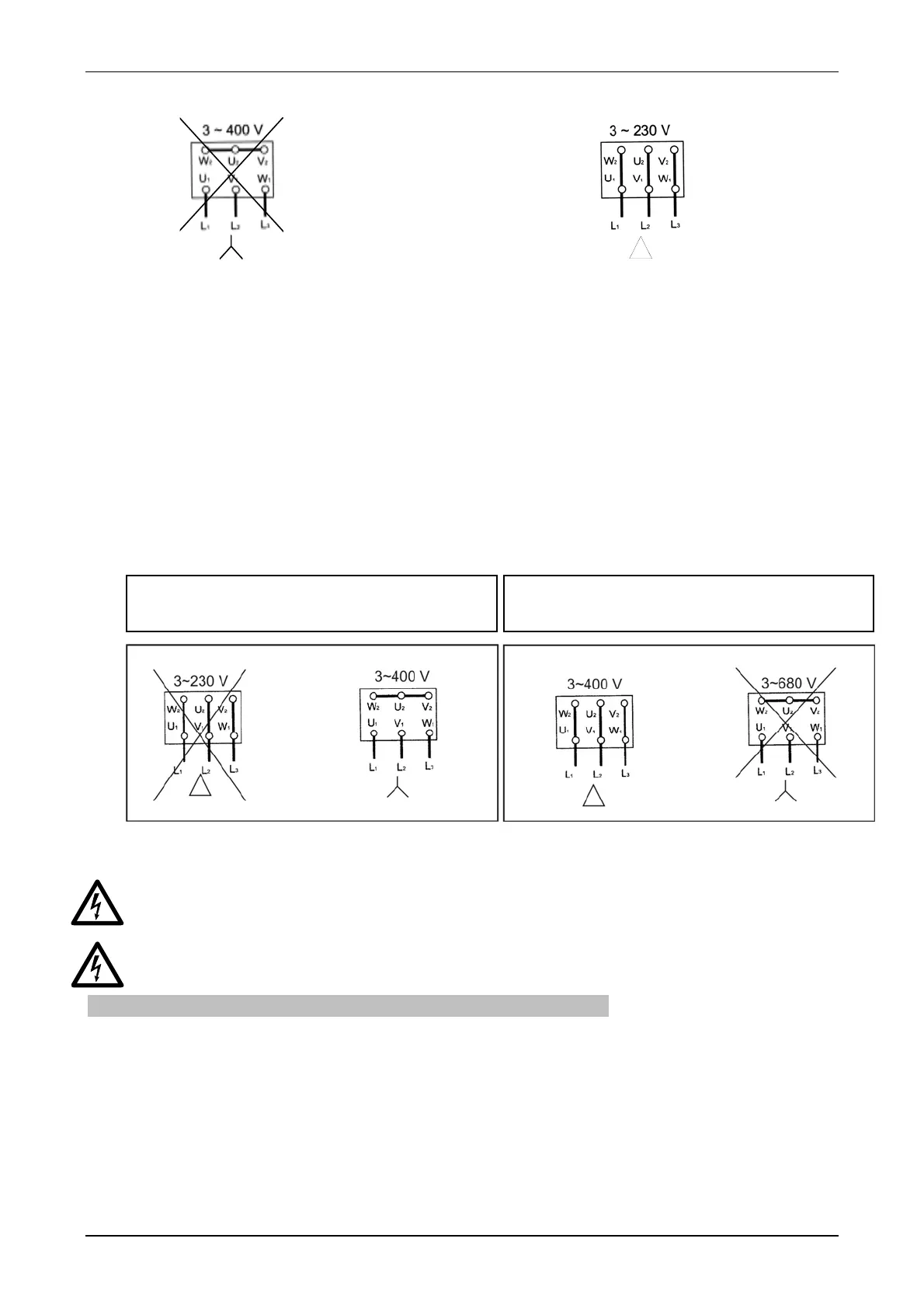

Figura 3: collegamenti motore A.D. T/T
