SVENSKA
120
Normalt används trekantsanslutningen för att arbeta med 230 V (lägre spänning). Normalt är ACTIVE
DRIVER försedda med kabel för anslutning till motorn.
För versioner som är försedda med kabel sker anslutningen till klämma “J4” med 4 vägar (3 faser + jord)
med trycket “PUMP” och pilen i utgången. Kabeln ska ha ett minimitvärsnitt på 1,5 mm
2
.
1.5.2 Pumpanslutning för modellerna A.D. T/T 3.0 och A.D. T/T 5.5
Motorns matningsspänning för den installerade elpumpen ska vara 400V trefas. Kontrollera märkplåten för
anslutning av motorn för att respektera förhållandena som anges ovan. För matningar på 400 V används
normalt stjärnkonfigurering för pumpar med effekt lägre än 5,5 kW, medan för effekter på 5,5 kW och över
används trekantskonfigurering (ta dock alltid hänsyn till anvisningarna som anges på märkplåten eller
pumpens kopplingsplint).

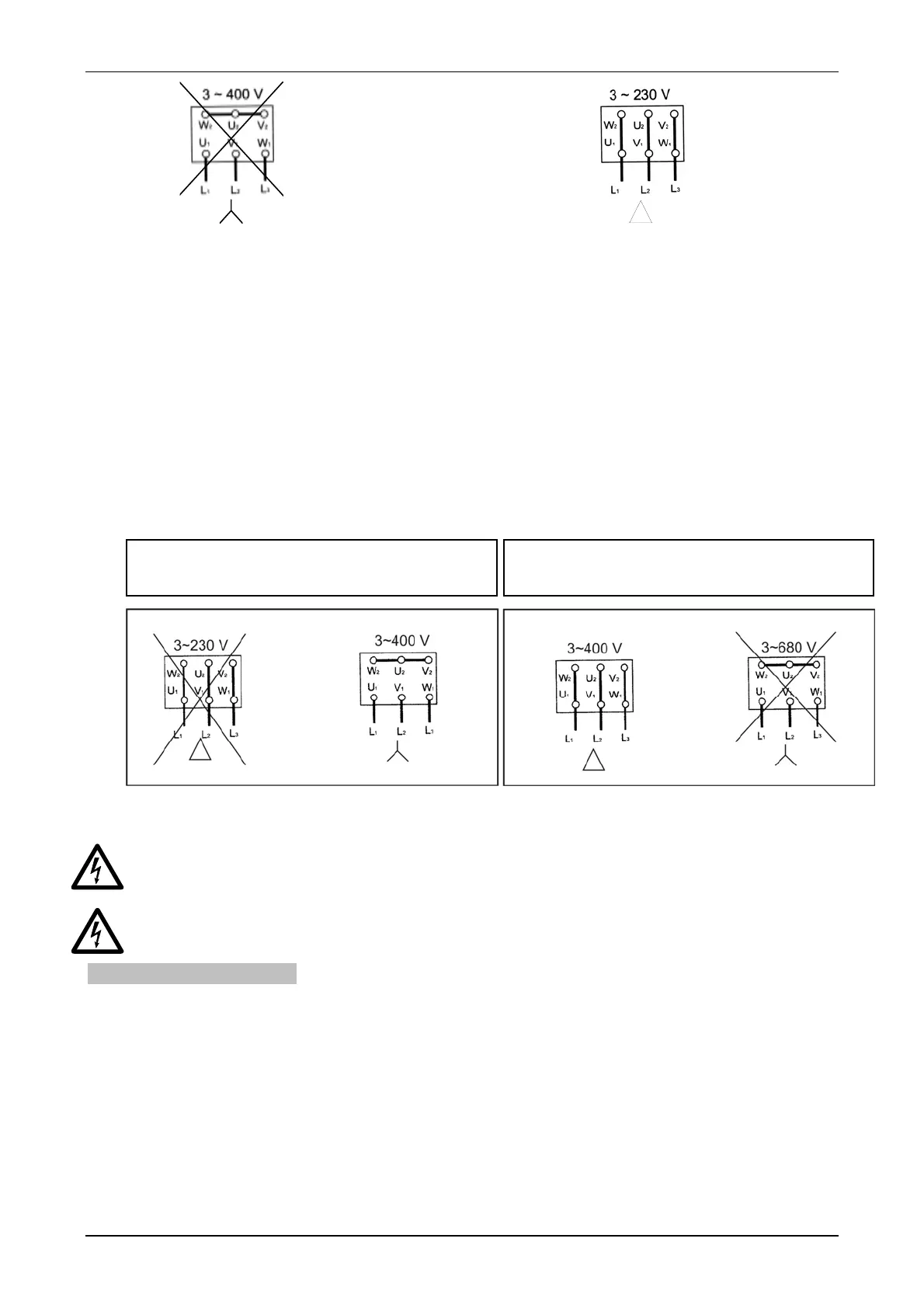

Figur 3: Motoranslutningar A.D. T/T visar anslutningarna som ska göras.
Om jordledningen av misstag ansluts till en annan klämma än jordklämman kan apparaten
skadas allvarligt
!
Om elledningen av misstag ansluts till utgångsklämmor som är avsedda för belastningen kan
apparaten skadas allvarligt
!
1.6 NÄTANSLUTNING
Anslut ACTIVE DRIVER till elnätet. Om det är nödvändigt att förlänga nätkabeln ska en kabel med
lämpligt tvärsnitt användas för att begränsa det totala spänningsfallet
(matning + pump) på 3 %. Kablar
med ett tvärsnitt på mindre än 1,5 mm
2
får absolut inte användas.
Vid förlängning av inverterns kablar, t.ex. vid nedsänkta elpumpar och elektromagnetiska störningar
förekommer rekommenderas att:
1. Kontrollera jordanslutning och installera eventuellt en jordelektrod i närheten av ACTIVE
DRIVER.
2. Gräv ned kablarna.
3. Använd avskärmade kablar.
4. Installera följande avstörningsfilter som visas i tabellen:
Figur 2: Felaktig anslutning
Figur 1: Korrekt anslutning
Collegamento tipico per macchine di potenza
inferiore a 5,5 kW
Typisk anslutning för maskiner med en effekt lägre
än 5,5 kW
Typisk anslutning för maskiner med en effekt på
5,5 kW eller högre
Figur 3: Motoranslutningar A.D. T/T
