ΕΛΛΗΝΙΚΑ
140
Φίλτρα δικτύου SHAFFNER ACTIVE DRIVER Συνδεσμολογία
Φίλτρο δικτύου 25A Μονοφασικό
FN 2410-25-33 A.D. = M/T 1.0, M/T 2.2
Φίλτρο δικτύου 50A Τριφασικό FN 3270H-50-34 A.D. = T/T 3.0, T/T 5.5
Φίλτρα προς σύνδεση
ΕΙΣΟΔΟΣ A.D.
Φίλτρο δικτύου στην έξοδο,
10A Τριφασικό
FN 5010-10-99 A.D. = T/T 3.0, M/T 1.0
Φίλτρο δικτύου στην έξοδο,
13A Τριφασικό
FN 5010-13-99 A.D. = M/T 2.2
Φίλτρο δικτύου στην έξοδο,
18A Τριφασικό
FN 5010-18-99 A.D. = T/T 5.5
Φίλτρα προς σύνδεση
ΕΞΟΔΟΣ A.D.
Για τη σωστή λειτουργία, το φίλτρο δικτύου πρέπει να τοποθετηθεί κοντά στο ACTIVE
DRIVER!
Ο ACTIVE DRIVER είναι ήδη εφοδιασμένος με προστατευτικά ρεύματος. Εάν στη γραμμή έχει
εγκατασταθεί μαγνητοθερμική ασφάλεια, η παροχή αυτής θα πρέπει να είναι κατάλληλη για την αντλία
που χρησιμοποιείται.
Η σύνδεση της γραμμής του ACTIVE DRIVER πρέπει να συμπεριλαμβάνει τη γείωση. Η συνολική
αντίσταση γείωσης δεν θα πρέπει να υπερβαίνει τα 100 Ohm.
Για την προστασία της εγκατάστασης, συνιστάται η τοποθέτηση σωστά διαστασιολογημένου
διαφορικού διακόπτη, με τα εξής χαρακτηριστικά: Κλάση A (AS για τα μοντέλα με τριφασική
τροφοδοσία), με ρυθμιζόμενο ρεύμα διαρροής, επιλεκτικός, προστατευμένος από λανθασμένες
αποσυνδέσεις.
Ο αυτόματος διαφορικός διακόπτης πρέπει
να φέρει τα παρακάτω δύο σύμβολα:
1.7 ΥΔΡΑΥΛΙΚΕΣ ΣΥΝΔΕΣΕΙΣ
Τοποθετήστε μια ανασταλτική βαλβίδα στη σωλήνωση ανάντη στον ACTIVE DRIVER.
Για τη λειτουργία του ACTIVE DRIVER δεν έχει σημασία αν εγκαταστήσετε τη βαλβίδα στην
αναρρόφηση ή την κατάθλιψη της ηλεκτροκίνητης αντλίας. Η υδραυλική σύνδεση μεταξύ του ACTIVE
DRIVER και της ηλεκτροκίνητης αντλίας δεν πρέπει να έχει διακλαδώσεις. Η σωλήνωση πρέπει να έχει
διαστάσεις κατάλληλες για την
εγκατεστημένη ηλεκτροκίνητη αντλία.

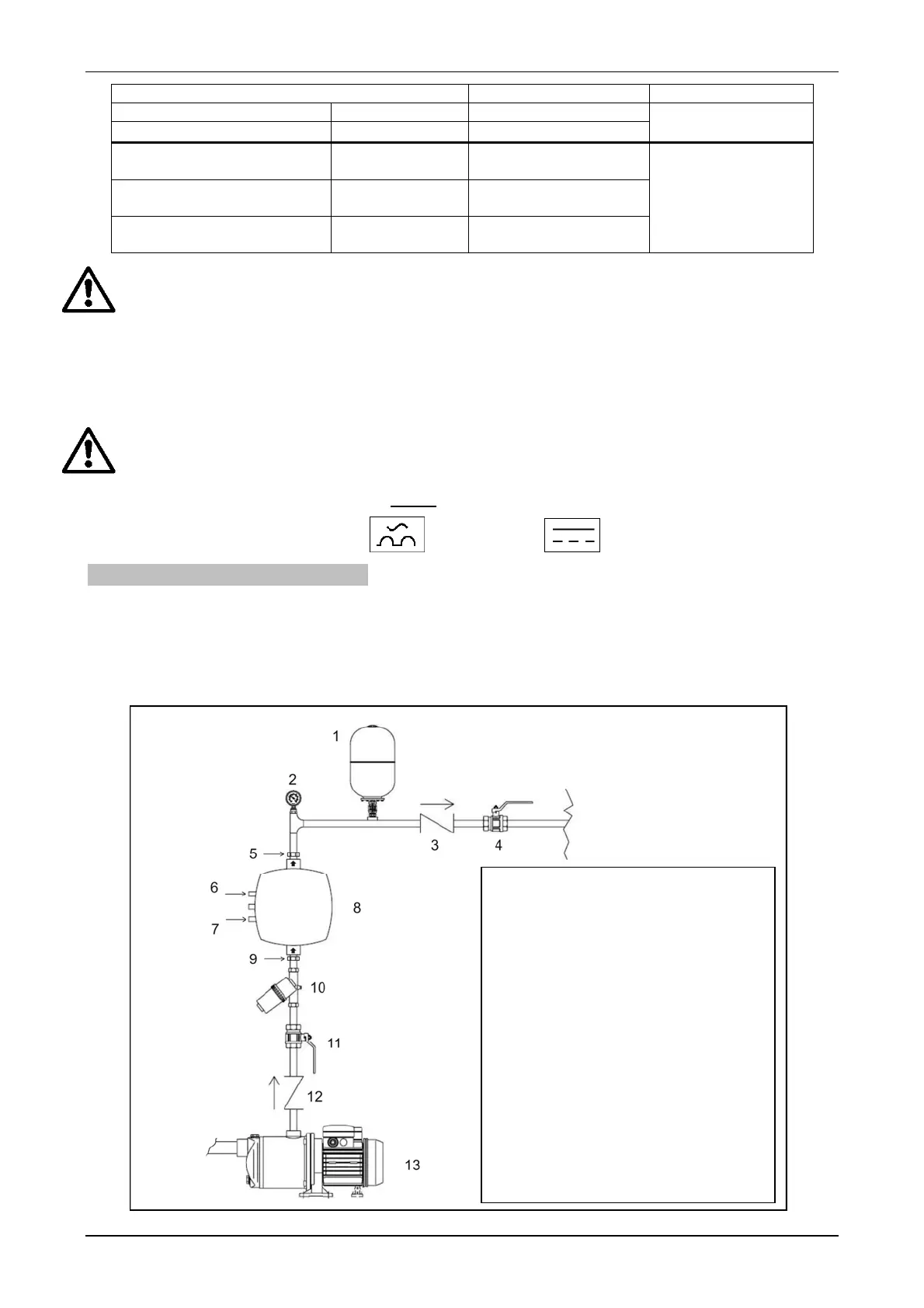

Σχήμα 4
AD
Εξαρτήματα του συστήματος
1 Δοχείο διαστολής
2 Μανόμετρο
3, 12 Βαλβίδα αντεπιστροφής
4, 11 Σφαιροειδής βαλβίδα
5, 9 Ρακόρ με ταχυσύνδεσμο
6 Σύνδεση ηλεκτροκίνητης αντλίας
7 Σύνδεση γραμμής
8 Διάταξη AD
10 Φίλτρο
13 Αντλία
