FRANÇAIS
25
Filtres de secteur SHAFFNER ACTIVE DRIVER Connexion
Filtre de secteur IN 25A Monophasé FN 2410-25-33 A.D. = M/T 1.0, M/T 2.2
Filtre de secteur IN 50A Triphasé FN 3270H-50-34 A.D. = T/T 3.0, T/T 5.5
Filtres à connecter
à l'ENTRÉE A.D.
Filtre de secteur OUT 10A Triphasé FN 5010-10-99 A.D. = T/T 3.0, M/T 1.0
Filtre de secteur OUT 13A Triphasé FN 5010-13-99 A.D. = M/T 2.2
Filtre de secteur OUT 18A Triphasé FN 5010-18-99 A.D. = T/T 5.5
Filtres à connecter
à la SORTIE A.D.
Pour un fonctionnement correct, le filtre de secteur doit être installé à proximité de l’ACTIVE
DRIVER !
L’ACTIVE DRIVER est déjà muni de protections contre la surcharge de courant. Si un disjoncteur
magnétothermique est installé sur la ligne, celui-ci doit avoir une capacité adaptée à la pompe utilisée.
Le branchement de l’ACTIVE DRIVER au secteur doit inclure la mise à la terre. La résistance de terre
totale ne doit pas dépasser 100 Ohm.
Il est conseillé d’installer un interrupteur différentiel protégeant l'installation, correctement
dimensionné, type : Classe A (AS pour les modèles avec alimentation triphasée), avec courant de fuite
réglable, sélectif, protégé contre les déclenchements intempestifs.
Le disjoncteur différentiel automatique devra
être identifié par les deux symboles suivants :
1.7 CONNEXIONS HYDRAULIQUES
Installer toujours un clapet antiretour sur la tuyauterie en amont de l’ACTIVE DRIVER.
Pour le fonctionnement de l’ACTIVE DRIVER, le clapet peut être installé indifféremment sur l’aspiration
ou sur le refoulement de l’électropompe. Le raccordement hydraulique entre l’ACTIVE DRIVER et
l’électropompe ne doit pas avoir de dérivations. Le tuyauterie doit avoir des dimensions appropriées à
l’électropompe installée.

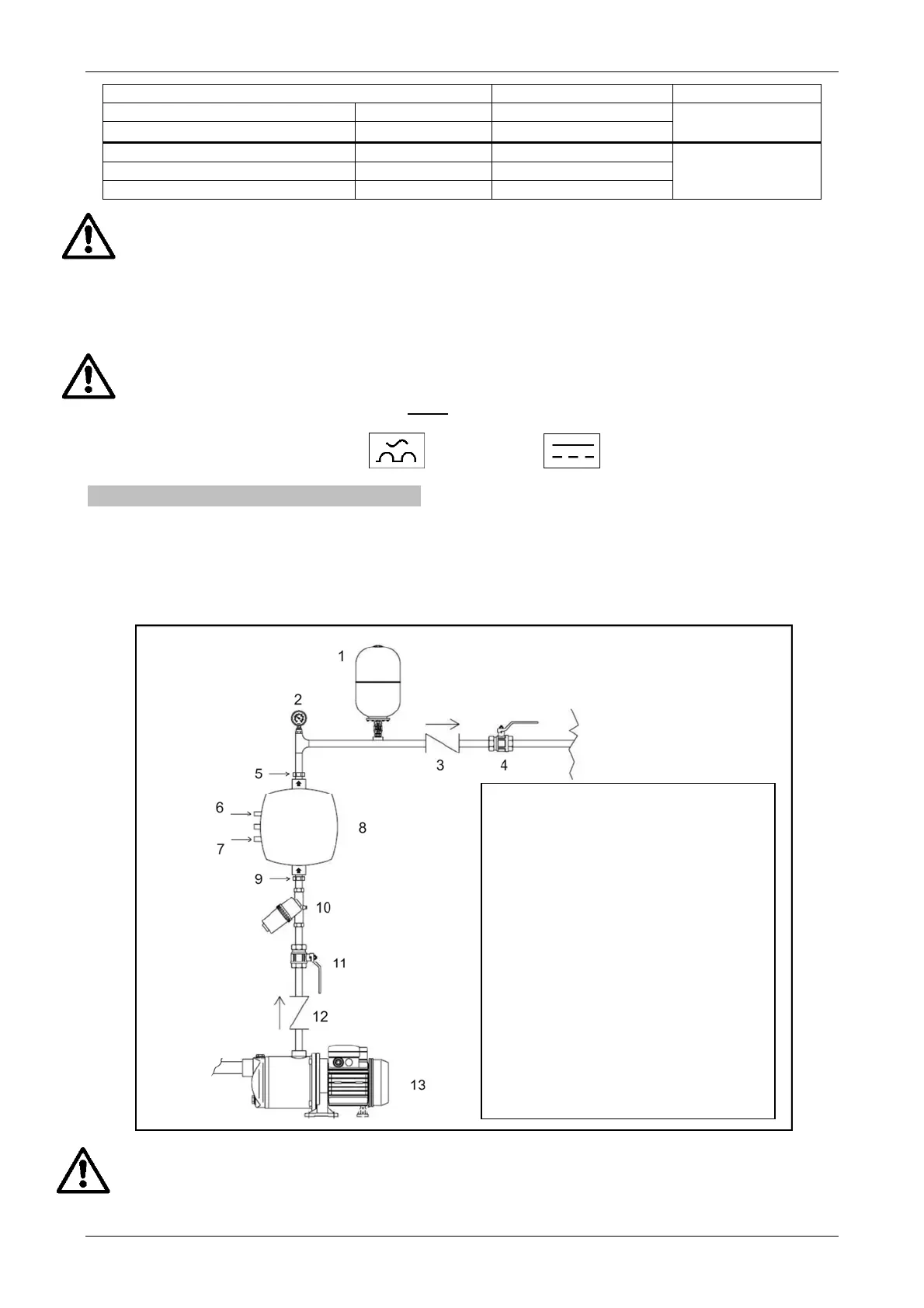

Figure 4
L’ACTIVE DRIVER fonctionne à pression constante. On apprécie cette régulation si l’installation
hydraulique en aval du système est opportunément dimensionnée.
Les installations utilisant des tuyauteries de diamètre insuffisant créent des pertes de charge que l’appareil ne
peut pas compenser ; le résultat est que la pression est constante sur le dispositif mais pas au puisage.
Parties composant le système
1 Vase d’expansion
2 Manomètre
3, 12 Clapet antiretour
4, 11 Robinet à boisseau sphérique
5, 9 Raccord avec embout rapide
6 Connexion électropompe
7 Connexion secteur
8 Dispositif AD
10 Filtre
13 Pompe
AD
