SVENSKA
123
o2
o1
J 14
1
4
2
3

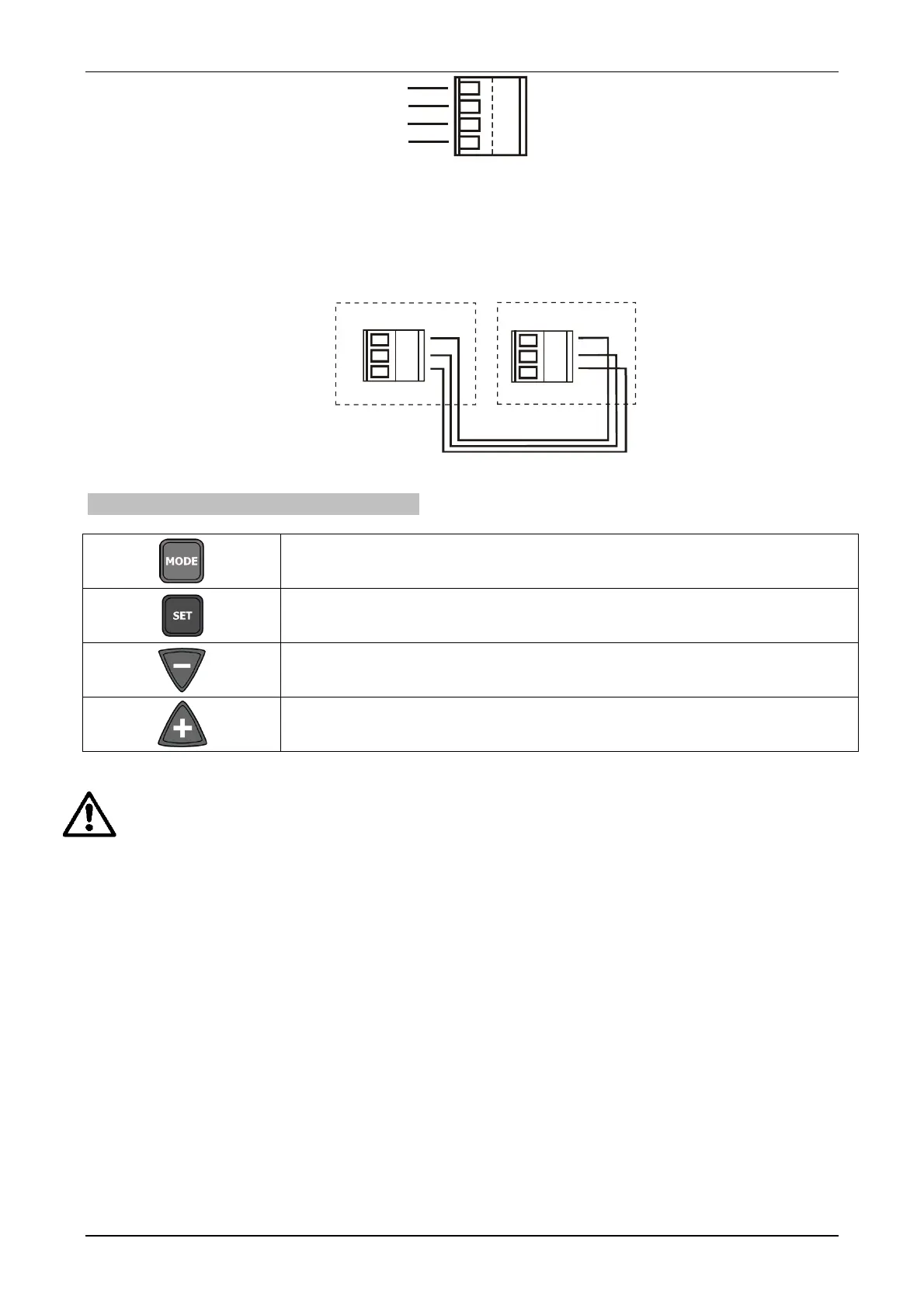

Figur 5: Kontaktdon J14 för utgångarna O1 och O2
För funktion och programmering, se Tabell 3 Inställning av parametrar som bestämmer funktionen
för de digitala utgångarna
OUT1, OUT2
1.9 TANGENTBORDETS FUNKTION
Med knappen MODE går det att gå till nästa post i de enskilda menyerna.
Med knappen SET går det att lämna den aktuella menyn och återgå till startmenyn.
Tryck på knappen för att minska aktuell parameter, om den kan ändras.
Varje gång knappen trycks ned visas parameterns värde i minst 5 sekunder. Sedan visas
parametern i 1 sekund.
Tryck på knappen för att öka aktuell parameter, om den kan ändras.
Varje gång knappen trycks ned visas storhetens värde i minst 5 sekunder. Sedan visas
parametern i 1 sekund.
När knappen + eller knappen – trycks ned ändras och lagras den valda parametern omedelbart. Den
nyinställda parametern lagras även om apparaten stängs av oavsiktligt under denna fas. Knappen
SET används endast för att återgå till visningen av apparatens status. Det är inte nödvändigt att
trycka på knappen SET för att lagra ändringar.
3
2
1
3
2
1
J 9
J 9
Figur 6: Anslutning mellan 2 ACTIVE DRIVER J9-J9
Primär
ACTIVE
DRIVER
Sekundär
ACTIVE
DRIVER
