DEUTSCH
65
o2
o1
J 14
1
4
2
3

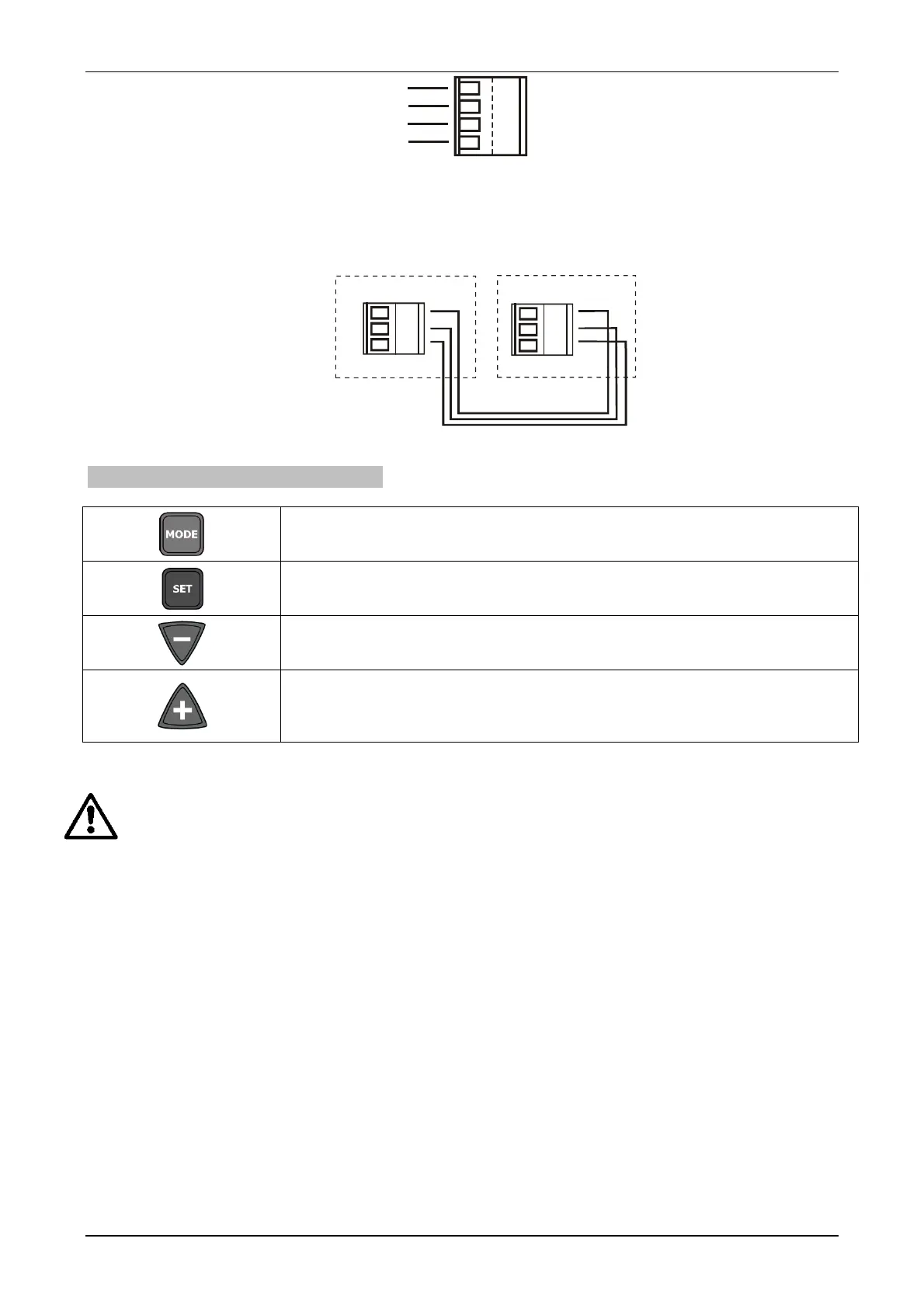

Abbildung 5: Stecker J14 für die Ausgänge O1 und O2
Für Funktionalität und Programmierung, siehe Tabelle 3 Zuordnung der Parameter, welche die Funktionen
der Digitalausgänge OUT1; OUT2 bestimmen
1.9 FUNKTION DER TASTATUR
Mit der Taste MODE gelangt man zu nachfolgenden Positionen innerhalb der einzelnen
Menüs.
Die Taste SET ermöglicht den Ausgang aus dem vorliegenden Menü und die Rückkehr
zum Anfangsmenü.
Diese Taste drücken, um den aktuellen Wert zu verringern, wenn er geändert werden kann.
Bei jedem Drücken dieser Taste wird der Wert für mindestens 5 Sekunden angezeigt.
Danach erscheint für 1 Sekunde der Parameter.
Diese Taste drücken, um den aktuellen Wert zu vergrößern, wenn er geändert werden
kann.
Bei jedem Drücken dieser Taste wird der Wert für mindestens 5 Sekunden angezeigt.
Danach erscheint für 1 Sekunde der Parameter.
Bei Drücken der Taste + oder der Taste – wird die selektierte Größe verändert und sofort
gespeichert. Wird die Maschine während dieser Phase absichtlich oder unabsichtlich ausgeschaltet,
gehen die soeben eingegebenen Parameter nicht verloren. Die Taste SET dient lediglich dazu, um zu
der Anzeige des Maschinenstatus zurückzukehren. Zum Speichern der durchgeführten Änderungen
ist die Taste SET ohne Belang.
3
2
1
3
2
1
J 9
J 9
Abbildung 6: Verbindung zwischen 2 ACTIVE DRIVER J9-J9
ACTIVE
DRIVER
primär
ACTIVE
DRIVER
sekundär
