SLOVENSKY
178
1.5.1 Pripojenie čerpadla pri modeloch A.D. M/T 1.0 a A.D. M/T 2.2
Napájacie napätie nainštalovaného elektročerpadla musí byť 230V (trojfáz.). Trojfázové elektrické
zariadenia majú zvyčajne 2 druhy pripojenia – viď Obrázok 2 a viď Obrázok 1.
Pri práci na 230V sa používa trojuholníkové pripojenie (menšie napätie). Zvyčajne ACTIVE DRIVER-y sú
vybavené káblom na pripojenie k motoru.
Pri verziách bez kábla sa pripojenie realizuje na štvorcestnej svorke „J4“ (3 fázy + uzemnenie) s označením
„PUMP“ a so šípkou smerom na výstup. Kábel musí mať minimálny prierez 1.5 mm
2
.
1.5.2 Pripojenie čerpadla pri modeloch A.D. T/T 3.0 a A.D. T/T 5.5
Napájacie napätie nainštalovaného elektročerpadla musí byť 400V (trojfáz.). Preveriť pripájací štítok
používaného motora, aby ste sa uistili, že sa dodržiavajú hore uvedené podmienky. Pri práci na 400V sa
zvyčajne používa konfigurácia v tvare hviezdy pri čerpadlách o výkone pod 5,5KW; pri výkonoch od 5,5
kW sa používa konfigurácia v tvare trojuholníka (riadiť sa vždy pokynmi uvedenými na štítku alebo na
svorkovnici čerpadla).
Obrázok 3: pripojenia motora A.D. T/T – uvádza sa tabuľka pripojení, ktoré treba zabezpečiť.
Nesprávne pripojenie uzemňovacích vedení ku svorke, ktorá nie je uzemňovacia, môže
nenapraviteľne poškodiť celý prístroj!
Nesprávne pripojenie napájacieho vedenia na výstupné svorky určené na nabíjanie môže mať za
následok nenapraviteľné poškodenie celého prístroja
!
1.6 PRIPOJENIE K NAPÁJACIEMU VEDENIU
ACTIVE DRIVER pripojiť k napájaciemu vedeniu. Pri predlžovaní napájacieho kábla používať kábel
s primeraným prierezom tak, aby sa obmedzil výpadok celkového napätia (napájanie + čerpadlo) na
3%. Nikdy nepoužiť káble s prierezom pod
1,5 mm
2
V prípade predĺženia káblov invertora (napr. pri napájaní ponorených elektrických čerpadiel), ak príde
k elektromagnetickému rušeniu, bude vhodné dodržiavať nasledujúce pokyny:
1. Preveriť uzemnenie a prípadne pridať prvok na rozptýlenie uzemnenia v bezprostrednej blízkosti
ACTIVE DRIVER-a.
2. Káble uložiť pod zem.
3. Použiť tienené káble.
4. Nainštalovať nasledujúce sieťové filtre podľa pokynov uvedených v nasledujúcej tabuľke:

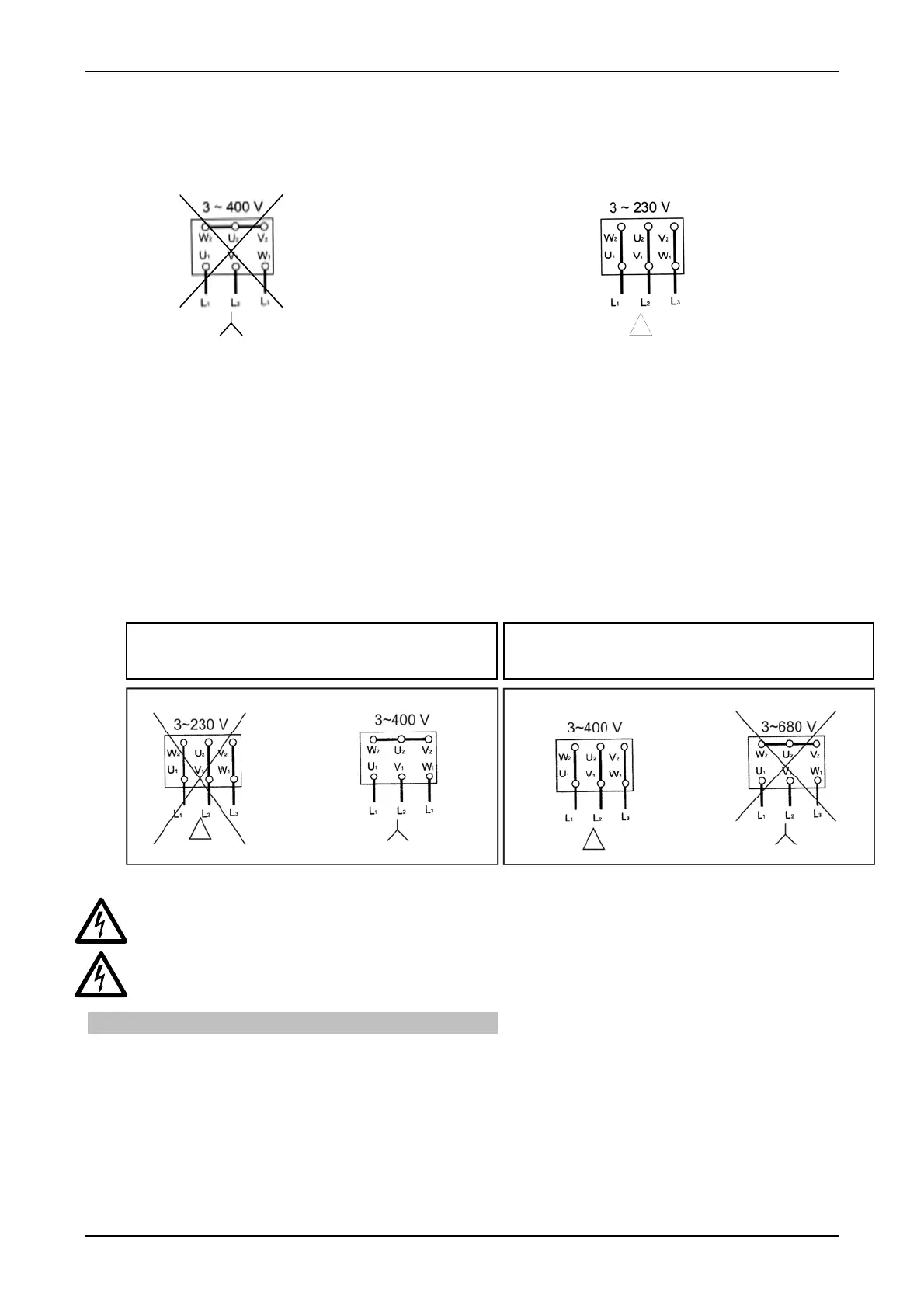

Obrázok 2 Nesprávne pripojenie
Obrázok 1: Správne pripojenie
Collegamento tipico per macchine di potenza
inferiore a 5,5 kW
Typické pripojenie pri zariadeniach o výkone pod
5,5 kW
Typické pripojenie pri zariadeniach o výkone od
5,5 kW
Obrázok 3: pripojenia motora A.D. T/T
