DAB ACTIVE DRIVER M/T 1.0 User Manual

ROMÂNĂ
217
Filtri de reţea SHAFFNER ACTIVE DRIVER
Racordare
Filtru reţea IN 25A Monofazat
FN 2410-25-33 A.D. = M/T 1.0, M/T 2.2
Filtru reţea IN 50A Trifazat
FN 3270H-50-34 A.D. = T/T 3.0, T/T 5.5
Filtri ce trebuie
racordaţi la
INTRARE A.D.
Filtru reţea OUT 10A Trifazat
FN 5010-10-99 A.D. = T/T 3.0, M/T 1.0
Filtru reţea OUT 13A Trifazat
FN 5010-13-99 A.D. = M/T 2.2
Filtru reţea OUT 18A Trifazat
FN 5010-18-99 A.D. = T/T 5.5
Filtri ce trebuie
racordaţi la
IEŞIRE A.D.
Pentru o funcţionare corectă filtrul de reţea trebuie să fie instalat în apropierea a ACTIVE DRIVER!
ACTIVE DRIVER este deja prevăzut cu protecţii de curent. Dacă este instalat un întrerupător
magnetotermic în linie, acesta trebuie să aibă un debit corespunzător electropompei utilizate.
Racordarea la linie a ACTIVE DRIVER trebuie să cuprindă şi linia la pământ. Rezistenţa legăturii la
pământ totală nu trebuie să depăşească 100 Ohm.
Se recomandă să se instaleze un întrerupător diferenţial pentru protecţia instalaţiei care să fie corect
dimensionat, de tipul: Clasa A (AS pentru modelele cu alimetare trifasică), cu curentul de
dispersiune reglabil, selectiv, protejat împotriva declanşărilor neprevăzute.
Întrerupătorul diferenţial automat va trebui
să fie marcat cu următoarele două simboluri:
1.7 RACORDĂRI HIDRAULICE
Instalaţi întotdeauna o supapă de reţinere pe conducta care se află în josul ACTIVE DRIVER-ului.
Pentru a face să funcţioneze ACTIVE DRIVER este indiferent dacă instalaţi supapa pe aspirarea sau pe refularea
electropompei. Racordarea hidraulică dintre ACTIVE DRIVER şi electropompă nu trebuie să prezinte
derivaţii.Conducta va trebui să fie de dimensiuni corespunzătoare electropompei instalate.

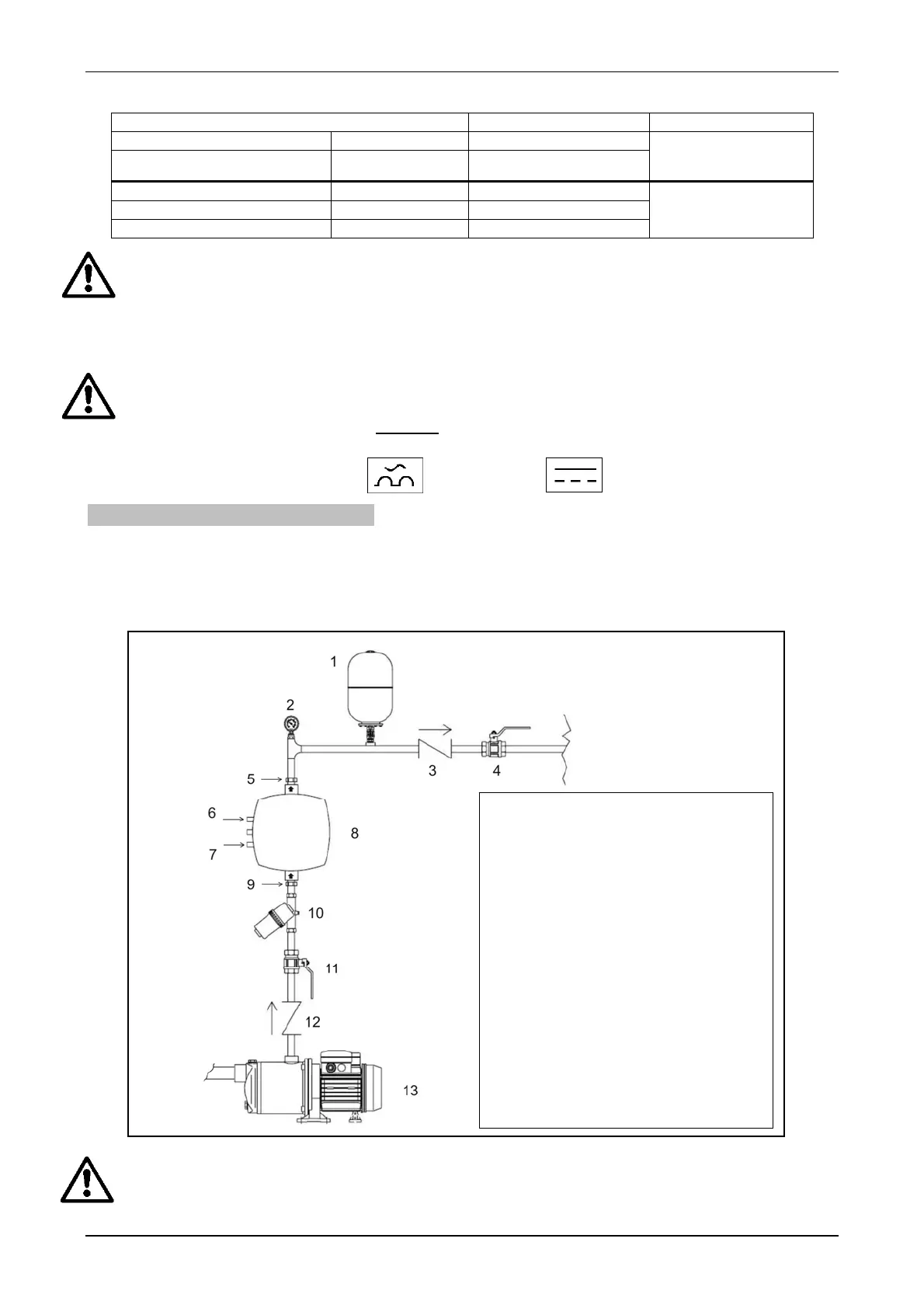

Figura 4
ACTIVE DRIVER lucrează cu o presiune constantă. Această reglare este apreciată dacă instalaţia
hidraulică din susul sistemului este dimensionată în mod adecvat.
Instalaţiile executate cu conducte cu o secţiune prea mică, cauzează pierderi ale încărcării pe care aparatura
nu o poate compensa; rezultatul este că presiunea este constantă pe dispozitiv dar nu pe utilizator.
AD
Părţi care compun sistemul
1 Vas de expansiune
2 Manometru
3, 12 Supapă de reţinere
4, 11 Supapă cu bilă
5, 9 Racord cu îmbinare rapidă
6 Racordare electropompă
7 Racordare linie
8 Dispozitiv AD
10 Filtru
13 Pom
p
ă
