1.5.1 A.D. M/T 1.0 ve A.D. M/T 2.2 modelleri için pompa bağlantısı
Kurulmuş elektropompa motoru besleme gerilimi 230V trifaze olmalıdır. Genel olarak trifaze elektrik
makinelerinin
Şekil 2 ve Şekil 1’de gösterilen 2 bağlantı tipi vardır.
Genellikle üçgen bağlantı şeması 230V’luk gerilim ile çalışmak için kullanılması gereken bağlantıdır
(en alçak gerilim). Normalde ACTIVE DRIVER’ler motor bağlantı kablosu ile donatılmıştır.
Kablo ile donatılmamış olan versiyonlardaki bağlantı serigrafili “PUMP” yazısını taşıyan, 4 yollu (3
faz + toprak) ve çıkıştaki ok işareti olan “J4” bağlantı ucuyla gerçekleştirilir. Minimum kablo kesidi
1,5 mm
2
olmalıdır.
1.5.2 A.D. T/T 3.0 ve A.D. T/T 5.5 modelleri için pompa bağlantısı
Kurulmuş elektropompa motoru besleme gerilimi 400V trifaze olmalıdır. Yukarıda belirtilen şartları
yerine getirmek için kullanılan motor bağlantıları ile ilgili veri plakasında yer alan değerleri kontrol
ediniz. Genellikle 400 V’luk gerilimle besleme için gücü 5,5kW’tan düşük olan pompalarda yıldız
bağlantı şeması, gücü 5,5kW’tan yüksek olan pompalarda ise üçgen bağlantı şeması kullanılır (her
neyse pompanın veri plakasında veya bağlantı kutusunda yer alan bilgilere uyunuz).
Şekil 3: A.D. T/T
gerçekleştirilmesi gereken bağlantıların şemasını gösterir.
Toprak hatlarının toprak terminalinden farklı bir terminale hatalı bağlantıları, geriye dönülmez
şekilde tüm cihazı hasara uğratır!
Yüke yönelik çıkış terminalleri üzerinde besleme hattının hatalı bağlantısı, geriye dönülmez
şekilde tüm cihazı hasara uğratır!
1.6 BESLEME HATTINA BAĞLANTI
ACTIVE DRIVER’i besleme hattına bağlayınız. Besleme kablosunun uzantısı halinde, toplam (yani
besleme sistemi ile pompanın) gerilim düşüşünü %3’e sınırlandırmak amacıyla uygun kesitli bir kablo
kullanınız. Her durumda kesidi 1,5 mm
2
’den dar olan bir kablo kullanılmamalıdır.
İnverter kablolarının uzatılması halinde, örneğin dalgıç elektropompaların beslemelerinde,
elektromanyetik parazitler meydana gelirse aşağıdakileri yapmak gerekir:
1. Topraklama bağlantısını ve gerektiğinde ACTIVE DRIVER’in hemen yakınlarında bir
topraklama levhası yerleştiriniz.
2. Kablolar toprak altında gömülü bulunmalıdır.
3. Blendajlı kablolar kullanılmalıdır.
4. Aşağıdaki tabloda belirtildiği gibi aşağıda gösterilen şebeke filtrelerini takınız:

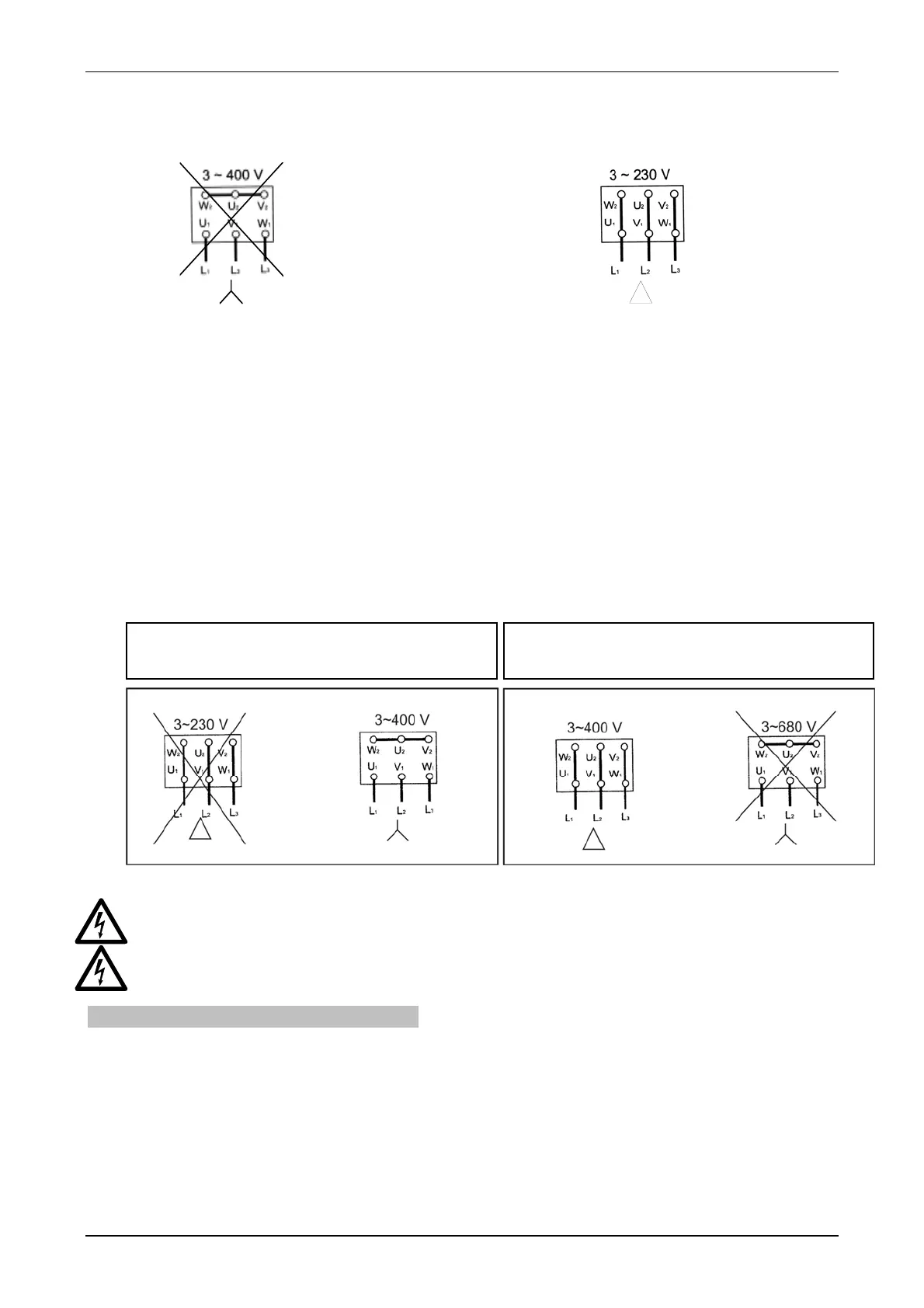

Şekil 2: Hatalı bağlantı
Şekil 1: Doğru bağlantı
Collegamento tipico per macchine di potenza
inferiore a 5,5 kW
Gücü 5,5 kW’tan düşük olan makineler için tipik
bağlantı şeması
Gücü 5,5 kW’a eşit veya bu değerden yüksek olan
makineler için tipik bağlantı şeması
Şekil 3: A.D. T/T motor bağlantıları
