104 Montage in einem Rack mit vier Stützen
Verlegen der Kabel
1 Öffnen Sie die Kabeltunnelabdeckung auf der Oberseite des Kabelführungsarms, um die Kabel
im Arm verlegen zu können (siehe Abbildung 1-14).

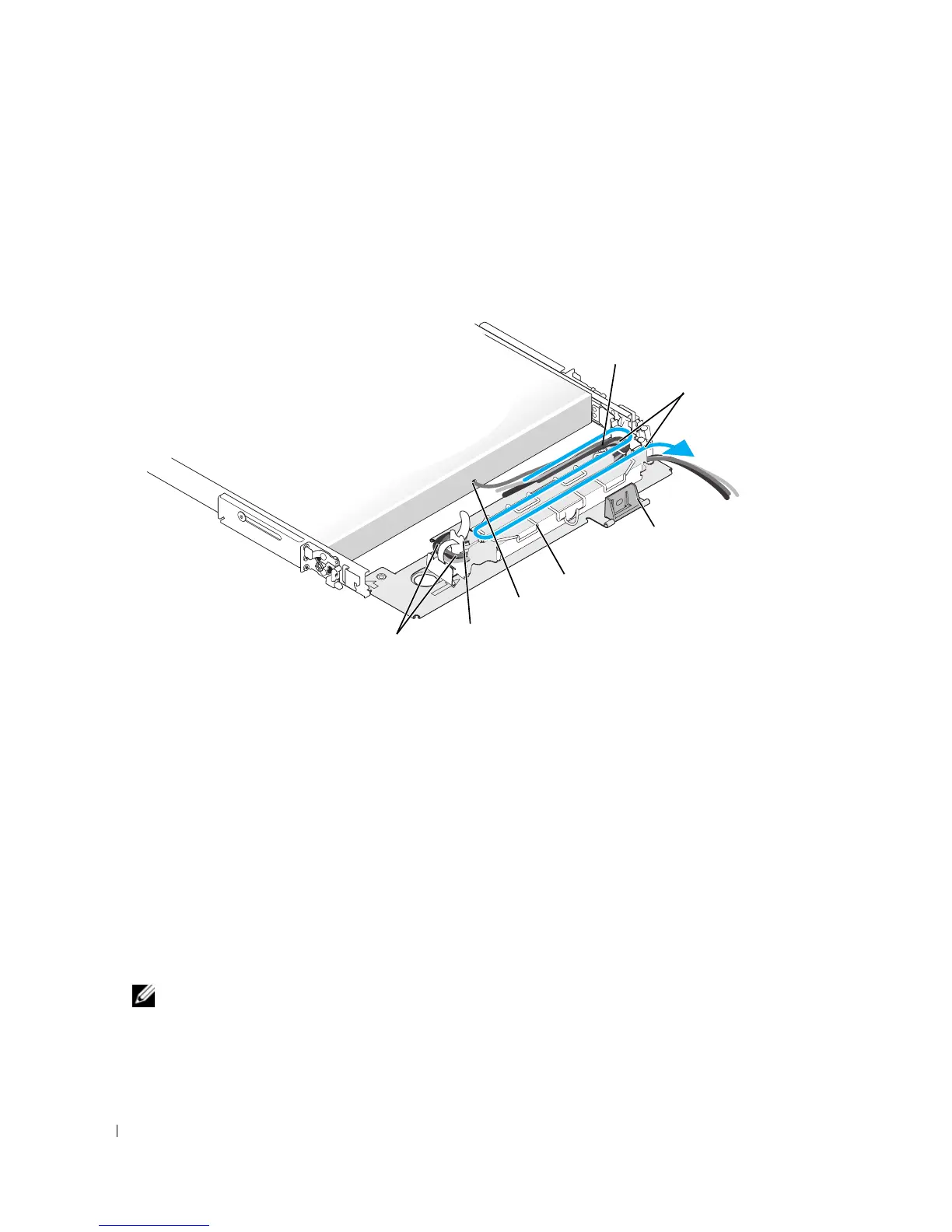

Abbildung 1-14. Kabel im Kabelführungsarm verlegen
2 Verbinden Sie gegebenenfalls den Stecker des Statusanzeigekabels mit dem zugehörigen Anschluss
auf der Systemrückseite.
Verlegen Sie das Kabel der Systemstatusanzeige entlang des Kabelführungsarms, und befestigen Sie
das LED-Ende am Steckplatz am Ende des Kabelführungsarms.
3 Verbinden Sie die Daten- und Netzstromkabel mit den entsprechenden Anschlüssen auf der Rückseite
des Systems.
Ausführliche Informationen zu Kabelverbindungen finden Sie in der
Getting Started Guide (Anleitung
„Erste Schritte“) oder im
Hardware Owner’s Manual (Hardware-Benutzerhandbuch) zum System.
ANMERKUNG: Verwenden Sie die Zugentlastungsschlaufen auf der Rückseite der Netzteile, um die
Netzstromkabel zu entlasten.
4 Bündeln Sie die Kabel mit den Kabelbindern aus dem Rack-Kit, sodass sie bei angrenzenden Systemen
im Rack nicht stören.
1 Kabelführungsarm 2 Vorinstallierte Kabelbinder 3 Kabelführungsarmhalter
4 Abdeckung 5 Steckplatz für
Systemstatusanzeige
6 Klettverschluss
7 Vorinstallierte Kabelbinder
4
5
2
3
6
Systemrückseite
1
7

Dell PowerEdge 1950 Specifications

General

Processor Sockets	2
Chipset	Intel 5000X
Memory Slots	8 DIMM slots
Network	Dual embedded Broadcom NetXtreme II 5708 Gigabit Ethernet
Form Factor	1U Rack
Processor	Intel Xeon 5100, 5300 series
Memory	Up to 32GB DDR2
Storage	SAS or SATA
Drive Bays	Two 3.5" SAS or SATA drives or Four 2.5" SAS or SATA drives
RAID Controller	PERC 5/i, PERC 6/i
Power Supply	670W redundant power supply (optional)
Operating System Support	Microsoft Windows Server, Red Hat Linux, SUSE Linux
