Dell PowerEdge 1950 Installation Guide

70 Installation dans un rack à deux montants
Tâches d'installation
Pour installer un kit de rack à deux montants, vous devez effectuer les opérations suivantes dans l'ordre
indiqué :
1 Marquage du rack
• Rack doté de trous à espacement universel
• Rack doté de trous à espacement large
2 Installation des rails de montage dans le rack
• Montage central
• Montage encastré
3 Installation du système dans l'armoire rack
4 Acheminement des câbles
Marquage du rack
Vous devez compter un espace vertical de 1 U (44 mm, soit 1,75 pouces) pour chaque système installé
dans le rack.
Rack doté de trous à espacement universel
Les racks dotés de trous à espacement universel comportent des séries alternées de trois trous par unité.
L'espacement entre les trous, mesuré de centre à centre (en commençant par le trou supérieur) est
respectivement de 15,9 mm, 15,9 mm et 12,7 mm (0,625 pouce, 0,625 pouce et 0,5 pouce) pour les
colonnes avant et arrière (voir la figure 2-2).

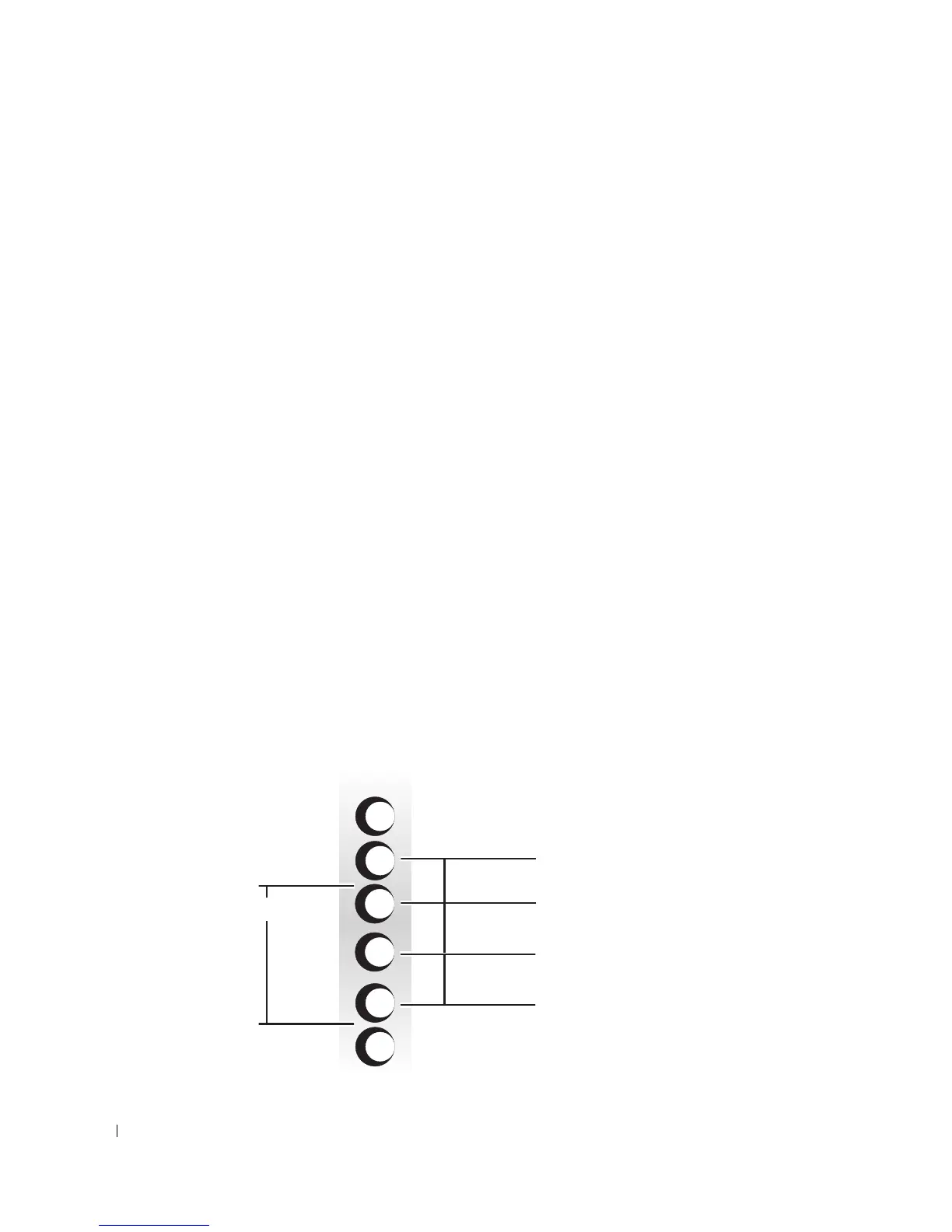

Figure 2-2. Espacement universel sur un rack à deux montants avec châssis ouvert
12,7 mm (0,5 pouce)
15,9 mm (0,625 pouce)
15,9 mm (0,625 pouce)
1 U (44 mm ou 1,75 pouces)

Dell PowerEdge 1950 Specifications

General

Processor Sockets	2
Chipset	Intel 5000X
Memory Slots	8 DIMM slots
Network	Dual embedded Broadcom NetXtreme II 5708 Gigabit Ethernet
Form Factor	1U Rack
Processor	Intel Xeon 5100, 5300 series
Memory	Up to 32GB DDR2
Storage	SAS or SATA
Drive Bays	Two 3.5" SAS or SATA drives or Four 2.5" SAS or SATA drives
RAID Controller	PERC 5/i, PERC 6/i
Power Supply	670W redundant power supply (optional)
Operating System Support	Microsoft Windows Server, Red Hat Linux, SUSE Linux
