Dell PowerEdge 1950 Installation Guide

76 Installation dans un rack à deux montants
Installation des modules de rails statiques pour le châssis
REMARQUE : il n'est pas nécessaire de retirer le cadre avant fourni en option pour installer ou retirer les modules
de rails statiques du châssis.
1 Pour installer un module de rails, repérez les trois orifices en trou de serrure sur le module, ainsi que
les vis à épaulement correspondantes sur le côté du système (voir la figure 2-7).
2 Placez le module de rail contre le côté du système de façon que les vis à épaulement s'emboîtent
dans la partie ronde des trous de serrure. Faites ensuite glisser le module vers l'arrière du système.
3 Recommencez les étapes 1 et 2 pour installer l'autre module de rail.
Pour retirer un module de rail du châssis, relevez le loquet de dégagement et tirez le rail vers l'avant.

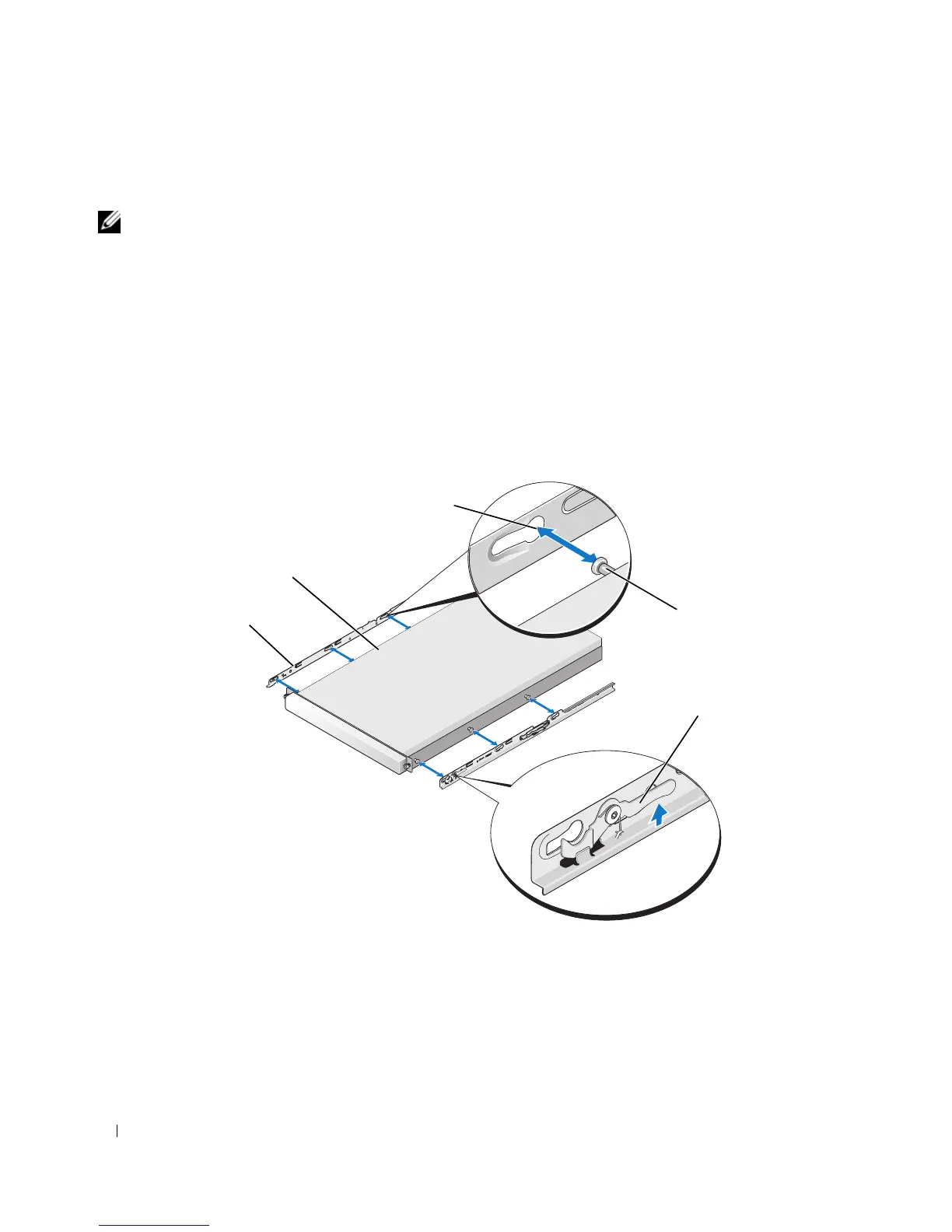

Figure 2-7. Installation et retrait des modules de rails statiques
1 Orifices en trou de serrure (6) 2 Vis à épaulement (6) 3 Loquet de dégagement
4 Modules de rails (2) 5 Système
4
2
3
1
5

Dell PowerEdge 1950 Specifications

General

Processor Sockets	2
Chipset	Intel 5000X
Memory Slots	8 DIMM slots
Network	Dual embedded Broadcom NetXtreme II 5708 Gigabit Ethernet
Form Factor	1U Rack
Processor	Intel Xeon 5100, 5300 series
Memory	Up to 32GB DDR2
Storage	SAS or SATA
Drive Bays	Two 3.5" SAS or SATA drives or Four 2.5" SAS or SATA drives
RAID Controller	PERC 5/i, PERC 6/i
Power Supply	670W redundant power supply (optional)
Operating System Support	Microsoft Windows Server, Red Hat Linux, SUSE Linux
