Instalación del rack de dos postes 191
Racks con separación ancha entre orificios
Los racks con separación ancha entre orificios tienen un patrón alterno de dos orificios por unidad de rack
con una separación entre orificios de centro a centro (empezando por el orificio superior de un espacio 1 U)
de 31,7 mm y 12,7 mm para las columnas de orificios verticales frontal y posterior (vea la figura 2-3).

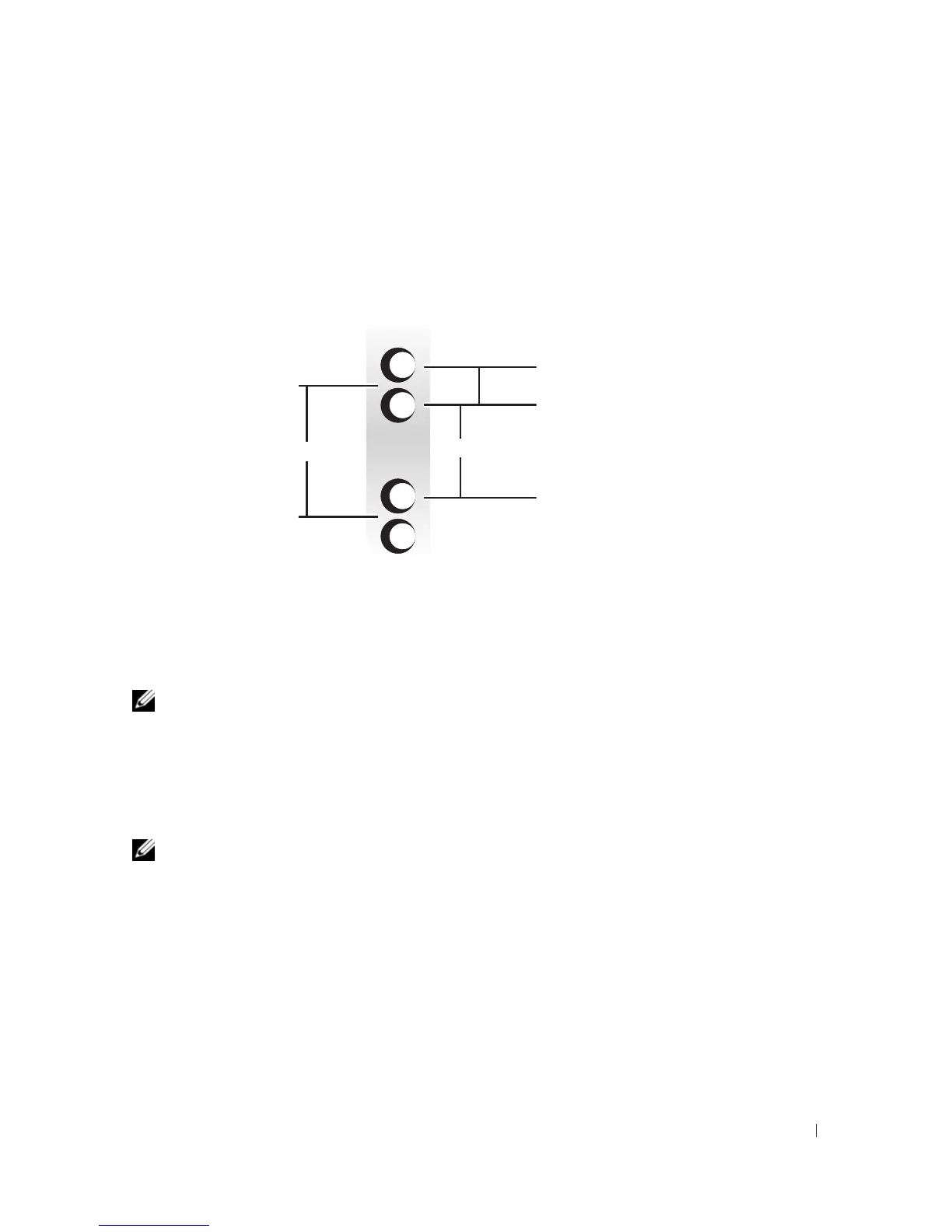

Figura 2-3. Separación ancha entre los orificios en un rack abierto de dos postes
Para marcar el rack, realice los pasos siguientes:
1
Marque los rieles verticales frontales en los que desee colocar la parte inferior del sistema que está
instalando en el rack de dos postes.
La parte inferior de cada espacio 1 U se encuentra en el centro de la zona metálica más estrecha entre
los orificios.
NOTA: si el rack tiene una separación ancha entre orificios, vaya al paso 3.
2
Coloque una marca a 44 mm por encima de la marca original que ha realizado o cuente tres orificios
en un rack con separación universal entre orificios (vea la figura 2-2).
Cada 1 U (44 mm) de espacio vertical en un rack con separación universal entre orificios tiene tres
orificios con una separación de centro a centro entre orificios (empezando por la parte superior de
un espacio 1 U) de 15,9 mm, 15,9 mm y 12,7 mm (vea la figura 2-2).
NOTA: si el rack tiene una separación universal entre orificios, el procedimiento de marcado del rack habrá
finalizado.
3
Coloque una marca a 44 mm por encima de la marca original que ha realizado o cuente hasta el
siguiente orificio del rack si éste tiene una separación ancha entre orificios (vea la figura 2-3).
Cada 1 U (44 mm) de espacio vertical en un rack con separación ancha entre orificios tiene dos
orificios con una separación de centro a centro entre orificios (empezando por la parte superior de
un espacio 1 U) de 31,7 mm (vea la figura 2-3).
1 U (44 mm)
12,7 mm
31,7 mm
