Dell PowerEdge 1950 Installation Guide

94 Montage in einem Rack mit vier Stützen
Installation der festen Schienenmodule am Gehäuse
(nur bei Kits mit festen Schienen)
ANMERKUNG: Um die festen Schienenmodule zu installieren oder zu entfernen, brauchen Sie die optionale
Frontverkleidung nicht abzunehmen.
1 Um ein Schienenmodul zu installieren, verwenden Sie die drei Befestigungslöcher am Schienenmodul
und die entsprechenden Ansatzschrauben auf der Seite des Systems (siehe Abbildung 1-6).
2 Setzen Sie das Schienenmodul an der Seite des Systems so an, dass die Ansatzschrauben durch die
weiten Aussparungen der Befestigungslöcher greifen, und schieben Sie dann das Modul zur
Systemrückseite hin.
3 Wiederholen Sie die Schritte 1 und 2 für das andere Schienenmodul.
Um ein Schienenmodul vom Gehäuse zu entfernen, ziehen Sie die Sperrklinke nach oben, schieben Sie
dann die Schiene nach vorn, und entfernen Sie das Schienenmodul vom Gehäuse.

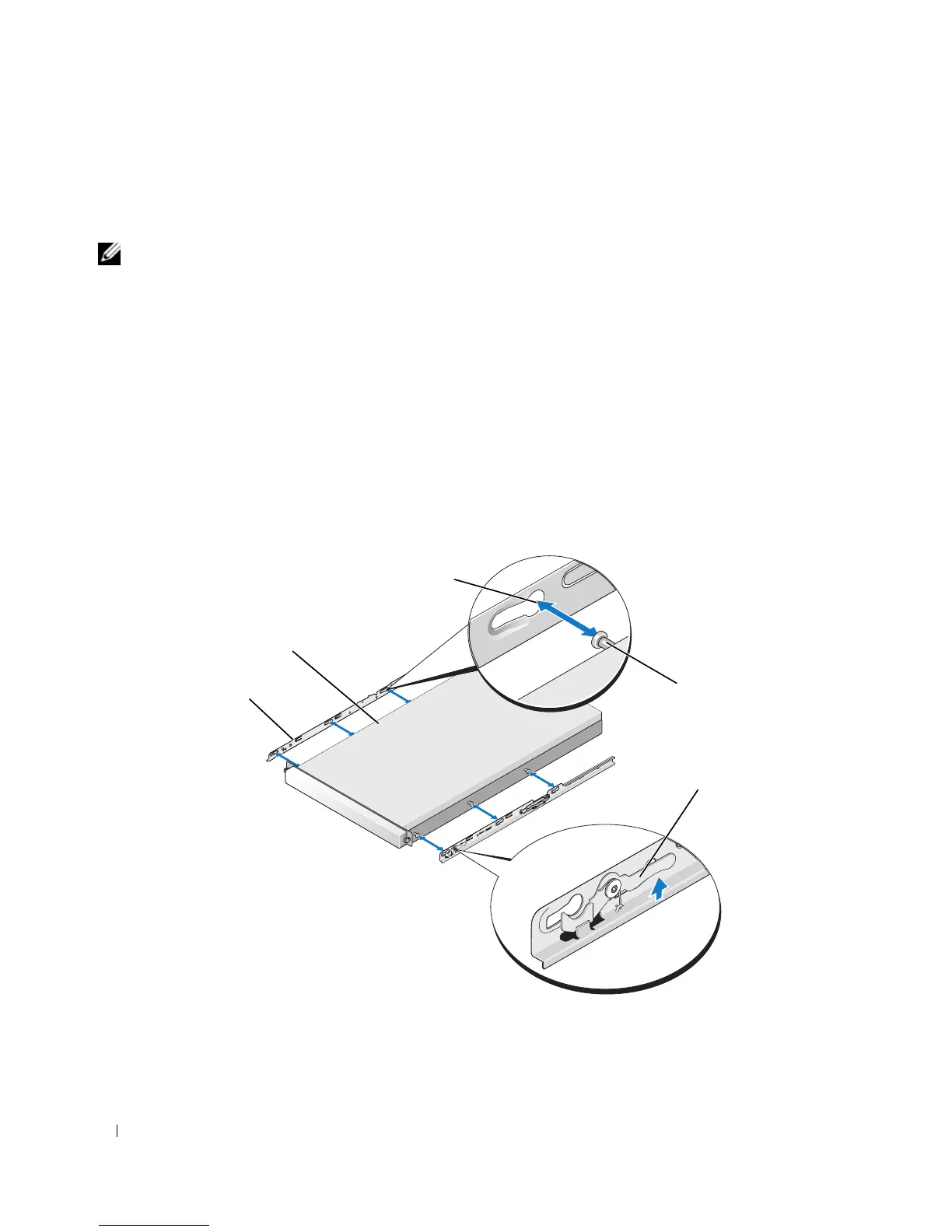

Abbildung 1-6. Festschienenmodule installieren und entfernen
1 Befestigungslöcher (6) 2 Ansatzschrauben (6) 3 Sperrklinke
4 Schienenmodule (2) 5 System
4
2
3
1
5

Dell PowerEdge 1950 Specifications

General

Processor Sockets	2
Chipset	Intel 5000X
Memory Slots	8 DIMM slots
Network	Dual embedded Broadcom NetXtreme II 5708 Gigabit Ethernet
Form Factor	1U Rack
Processor	Intel Xeon 5100, 5300 series
Memory	Up to 32GB DDR2
Storage	SAS or SATA
Drive Bays	Two 3.5" SAS or SATA drives or Four 2.5" SAS or SATA drives
RAID Controller	PERC 5/i, PERC 6/i
Power Supply	670W redundant power supply (optional)
Operating System Support	Microsoft Windows Server, Red Hat Linux, SUSE Linux
