Installation dans un rack à quatre montants 53
Configuration des assemblages à glissière
(kits avec rails coulissants uniquement)
Les rails coulissants disposent d'un support de montage rotatif situé à chacune de leurs extrémités.
La position de ce support détermine si le rail est utilisé en configuration RapidRails ou VersaRails.
Le côté RapidRails du support est équipé d'un crochet et d'un loquet qui le fixe au rail vertical.
Le côté VersaRails du support comporte trois trous. Le support est alors fixé au rail vertical par des vis.
REMARQUE : les assemblages à glissière fournies avec le kit sont configurées en RapidRails.
Pour faire pivoter le support de montage et passer en configuration VersaRails (voir la
figure 1-5
),
procédez comme suit :
1
Relevez le levier d'éjection du support de montage rotatif.
2
Faites pivoter le support puis faites-le glisser vers le haut pour le dégager des deux picots.
3
Continuez de faire pivoter le support à 180 degrés jusqu'à ce que les picots s'insèrent dans
les encoches.
4
Faites pivoter le support dans la direction opposée pour l'emboîter dans les picots.

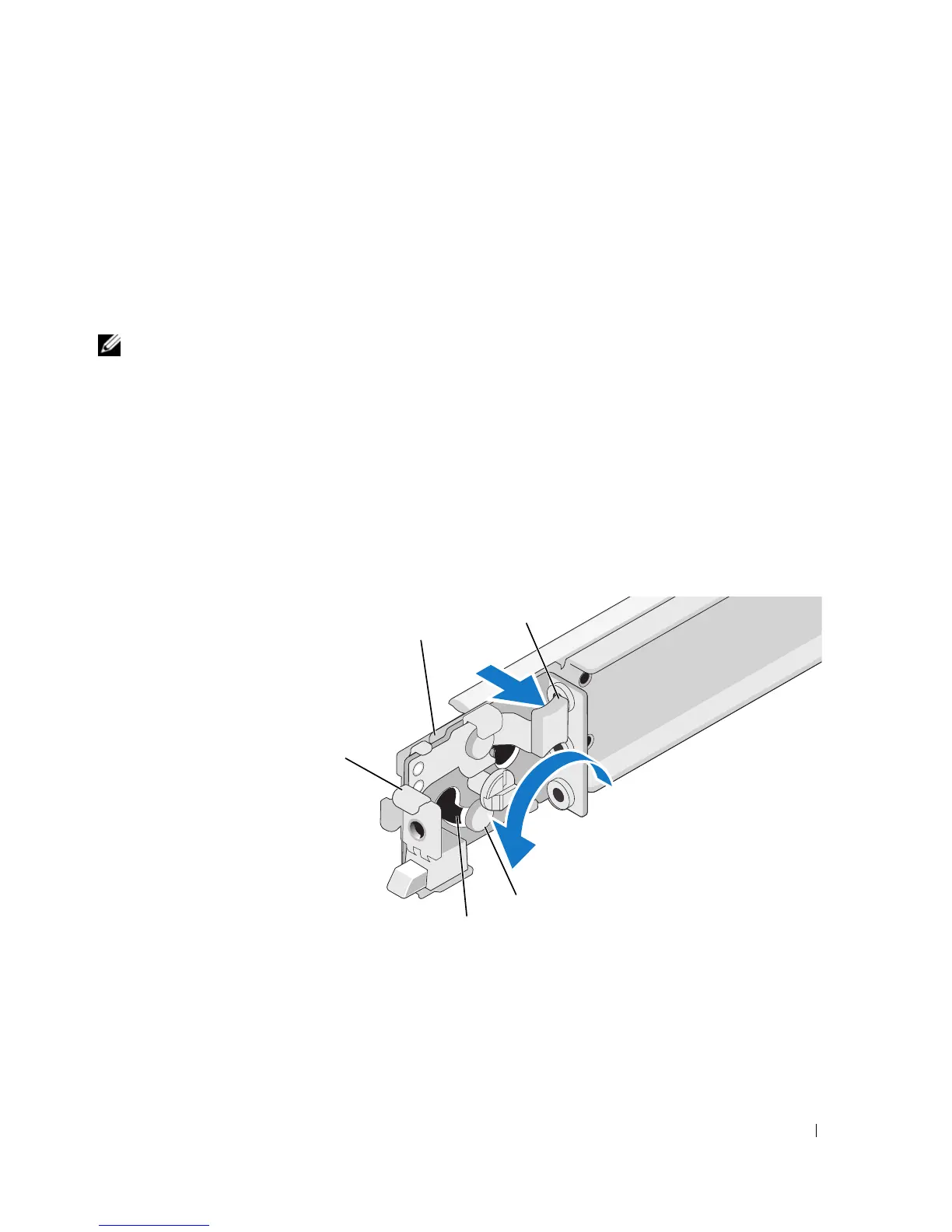

Figure 1-5. Changement de la position du support de montage rotatif
1 Support rotatif 2 Levier d'éjection 3 Picots (2)
4 Encoches (2) 5 Collerette du support de montage
(configuration RapidRails)
1
2
4
3
5
