Dell PowerEdge 1950 Installation Guide

184 Instalación del rack de cuatro postes
Cableado
1 Abra la tapa del soporte para cables de la parte superior del brazo para tendido de cables para poder
colocar los cables en los brazos (vea la figura 1-14).

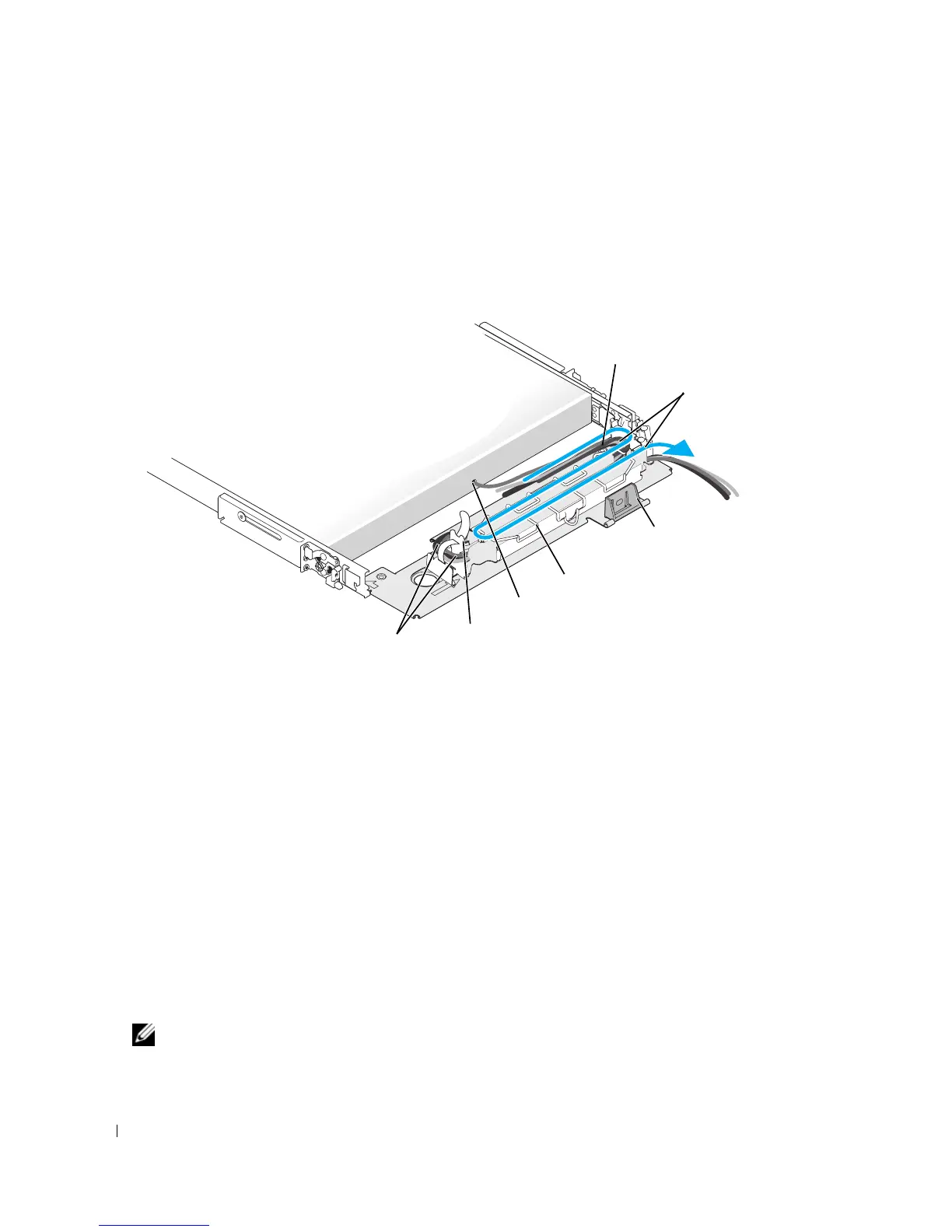

Figura 1-14. Cableado en el brazo para tendido de cables
2 Si procede, conecte el cable de indicador de estado del sistema en su conector del panel posterior
del sistema.
Pase el cable de indicador de estado del sistema por el brazo para tendido de cables e inserte el extremo
del LED en la ranura del extremo del brazo para tendido de cables.
3 Enchufe los conectores de cable de E/S y de cable de alimentación en sus conectores respectivos
del panel posterior del sistema.
Para obtener más información sobre las conexiones de los cables, consulte la
Guía de introducción
del sistema o el
Manual del propietario del hardware .
NOTA: coloque los lazos liberadores de tensión en la parte posterior de las fuentes de alimentación
para liberar la tensión de los cables de alimentación.
1 Brazo para tendido de cables 2 Abrazaderas preinstaladas 3 Seguro de retención del brazo
para tendido de cables
4 Tapa del soporte 5 Conector del cable de
indicador de estado
del sistema
6 Tira de velcro
7 Abrazaderas preinstaladas
4
5
2
3
6
Parte posterior del sistema
1
7

Dell PowerEdge 1950 Specifications

General

Processor Sockets	2
Chipset	Intel 5000X
Memory Slots	8 DIMM slots
Network	Dual embedded Broadcom NetXtreme II 5708 Gigabit Ethernet
Form Factor	1U Rack
Processor	Intel Xeon 5100, 5300 series
Memory	Up to 32GB DDR2
Storage	SAS or SATA
Drive Bays	Two 3.5" SAS or SATA drives or Four 2.5" SAS or SATA drives
RAID Controller	PERC 5/i, PERC 6/i
Power Supply	670W redundant power supply (optional)
Operating System Support	Microsoft Windows Server, Red Hat Linux, SUSE Linux
