42
8514-311-001 REV PR
7.2.2 Περιγραφή πίνακα αφής
7.2.2.1 Φωτεινές ενδείξεις (LED)
Περιγραφή
Κύκλος (1 έως 5) Αυτά τα LED παραμένουν σταθερά κατά την επιλογή ενός συγκεκριμένου
κύκλου για λειτουργία ή προγραμματισμό.
Βαλβίδα αερίου Αυτό το LED αποτελεί μέρος μιας 4-ψήφιας αριθμητικής ένδειξης και
παραμένει σταθερά αναμμένο κατά τη διάρκεια της φάσης στεγνώματος
ενός κύκλου όταν η βαλβίδα αερίου δεν χρειάζεται να είναι ενεργοποιημένη.
Το LED αναβοσβήνει όταν η βαλβίδα αερίου πρέπει να ενεργοποιηθεί. Το
LED δεν θα είναι σταθερό και δεν θα αναβοσβήνει (απενεργοποιημένο) αν
ο κύκλος διακοπεί, σταματήσει ολοκληρωτικά, είναι σε φάση κρυώματος,
ή τερματιστεί.
Προγραμματισμός Αυτά τα LED παραμένουν σταθερά καθώς επιλέγονται κατά τη διάρκεια
του προγραμματισμού του πίνακα ελέγχου του στεγνωτηρίου.
Διακοπή Αυτό το LED παραμένει σταθερό αν το πλήκτρο STOP πατηθεί μια φορά
ή αν η πόρτα ανοίξει κατά τη διάρκεια ενός κύκλου σε εξέλιξη
.

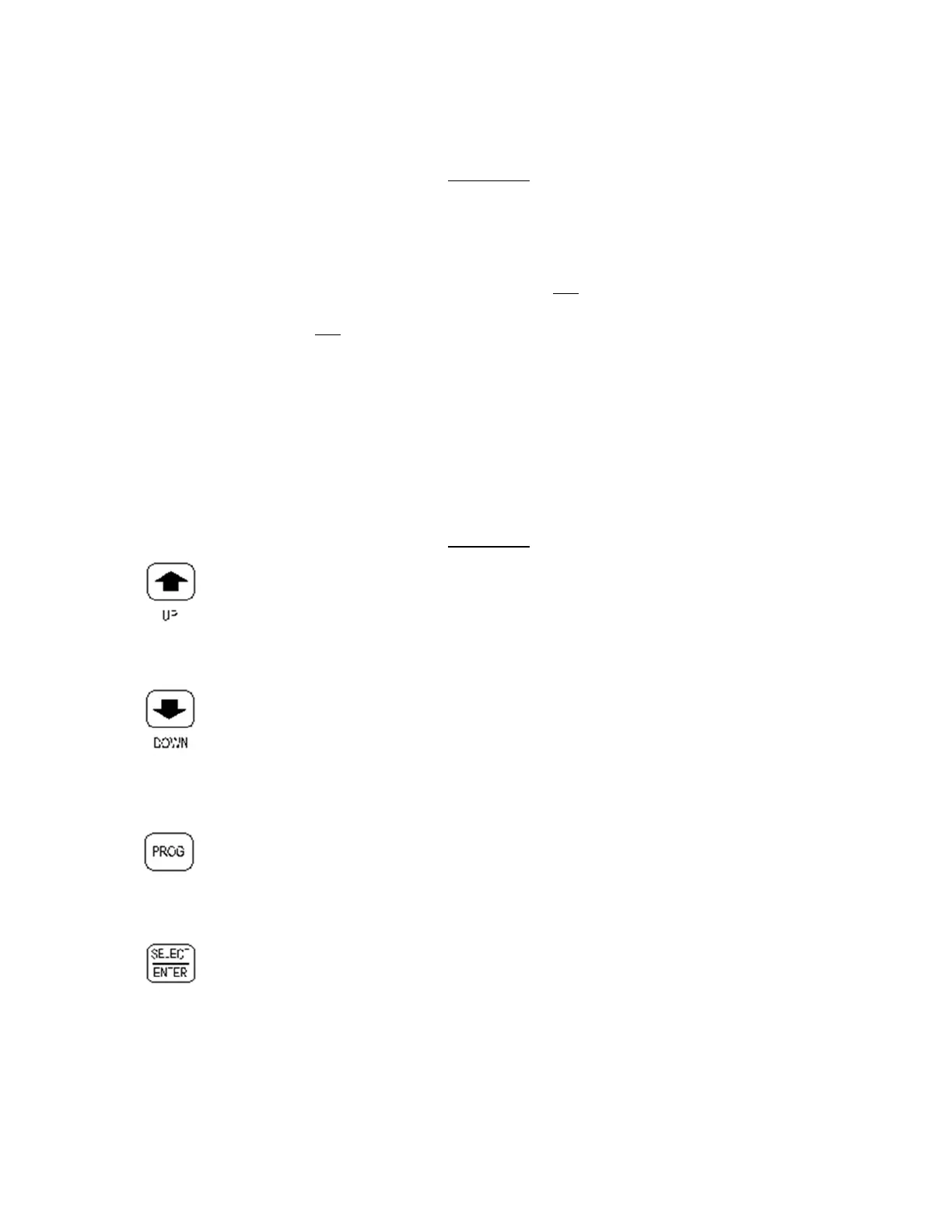

7.2.2.2 Μπουτόν (διακόπτες)
Περιγραφή
Αυτό το μπουτόν στον πίνακα αφής αυξάνει το χρόνο στεγνώματος, το χρόνο
κρυώματος και τη θερμοκρασία στεγνώματος. Εκτελεί επίσης κύλιση προς τα
πάνω κατά την επιλογή ενός κύκλου στεγνώματος
.
Αυτό το μπουτόν στον πίνακα αφής μειώνει το χρόνο στεγνώματος, το χρόνο
κρυώματος και τη θερμοκρασία στεγνώματος. Εκτελεί επίσης κύλιση προς τα
κάτω κατά την επιλογή ενός κύκλου στεγνώματος
.
Αυτό το μπουτόν στον πίνακα αφής επιτρέπει στον πίνακα ελέγχου
του στεγνωτηρίου την εισαγωγή σε τρόπο λειτουργίας μόνιμου
προγραμματισμού.
Αυτό το μπουτόν στον πίνακα αφής επιλέγει μία από τις τρεις μεταβλητές φάσεις το
κύκλου στεγνώματος (χρόνος στεγνώματος, θερμοκρασία ή κρύωμα) με διαδοχική
ακολουθία. Με την επιλογή και την τροποποίηση μίας από τις τρεις μεταβλητές
φάσεις του κύκλου στεγνώματος, αυτό το μπουτόν καταχωρεί τις αλλαγές
.
Εικόνα 7-7
UP
(Πάνω/Αύξηση)
Εικόνα 7-8
DOWN
(Κάτω/Μείωση)
Εικόνα 7-9
PROG
(Προγραμματισμός)
Εικόνα 7-10
SELECT/ENTER
(Επιλογή/
εισαγωγή)
