Dimensioni A e B nella Figura 7-1. La certificazione consente uno
spazio di 0 mm (0 pollici) per l'intelaiatura della parete nella parte
superiore fino a 457 mm (18 pollici) dalla parte anteriore.
Dimensione C nella Figura 7-1. Tuttavia, è necessario lasciare uno
spazio di 6 mm (¼ di pollice) per consentire l'apertura dello sportello
superiore.
Pavimento Questa unità può essere installata su un pavimento combustibile.
Non ostacolare il flusso dell'aria di combustione e di ventilazione.
Mantenere una distanza minima di 25 mm (1 pollice) tra il condotto e il materiale combustibile.
Per altre informazioni sull'installazione e le istruzioni per la messa in funzione, consultare
l'etichetta attaccata alla protezione della cinghia sul retro dell'asciugatrice.

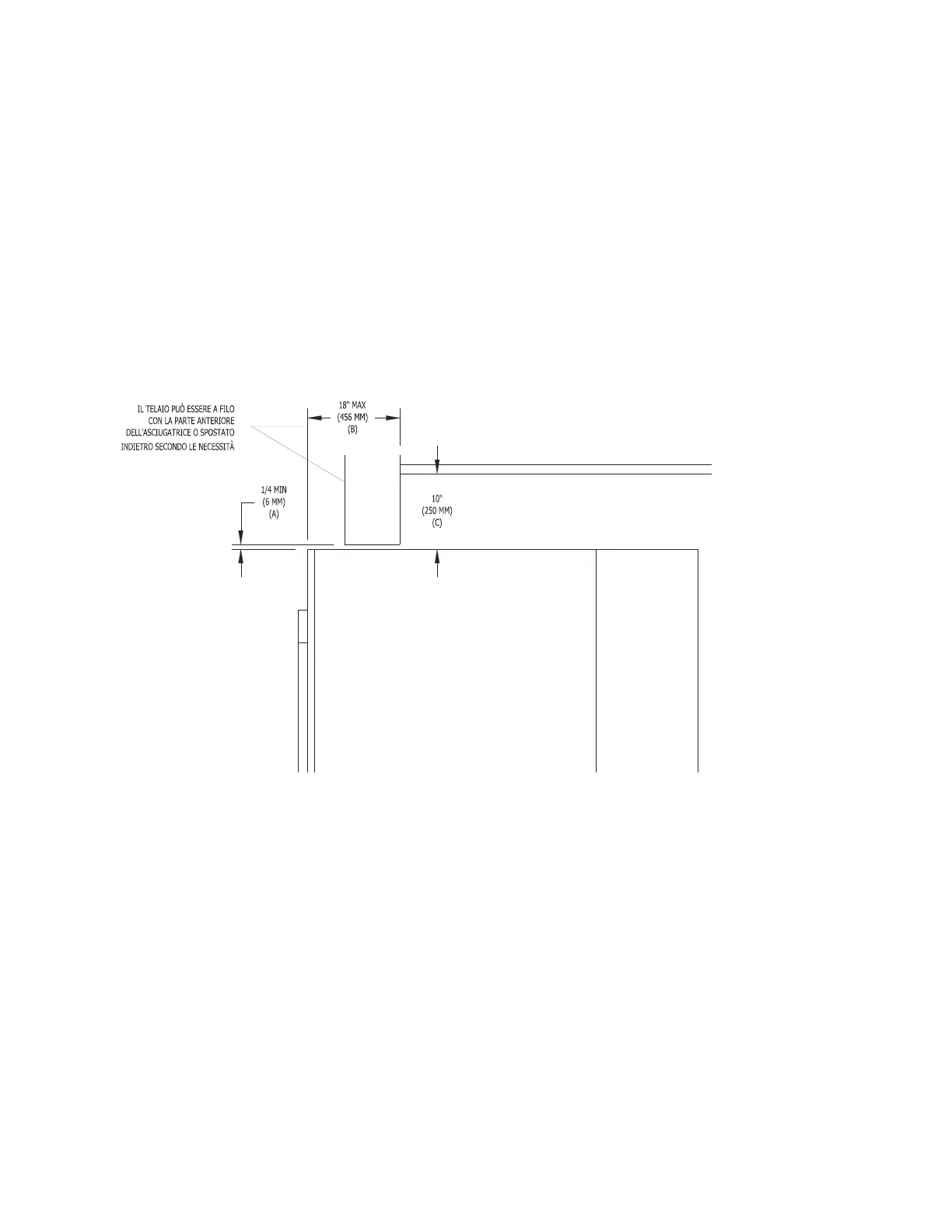

Figura 7-1 Dimensioni della distanza verticale
7.1.4 Aria di reintegro
Per sostituire l'aria espulsa dalle asciugatrici in tutti i tipi di installazioni, è necessario fornire
un'adeguata aria di reintegro. Fare riferimento alle specifiche per la dimensione minima
dell'apertura per l'aria di reintegro verso l'esterno di ciascuna asciugatrice. Si tratta di un
fabbisogno netto di superficie effettiva. È necessario prendere in considerazione schermi,
griglie o feritoie che limitino il flusso d'aria. Consultare il fornitore per determinare l'area libera
equivalente per la griglia utilizzata. La fonte di aria di reintegro deve essere sufficientemente
lontana dalle asciugatrici per consentire un flusso d'aria uniforme alle prese d'aria di tutte le
asciugatrici. È necessario prevedere più aperture. Le aperture devono essere a una distanza
minima di 1,8 m (6 piedi) dalle uscite di scarico.
TELAIO
DELLE
PARETI
PARTE
ANTERIORE
DELL'ASCIUGATRICE
LATO DELL'ASCIUGATRICE
PARTE SUPERIORE DELL'ASCIUGATRICE
DIMENSIONI DELLA DISTANZA VERTICALE
