1 章 取付けと結線
2
1.2 標準構成での取付け（埋込み前面留め）
標準構成では、表示器を前面から埋込み装備することができます。
1. 同梱の型紙を使って、装備場所に穴を開けます。
2. 表示器背面の上下つばに支給の F マウン
トスポンジ（厚さ 5mm）、および左右つ
ばに F マウントスポンジ H（厚さ 2mm）
を貼り付けます。

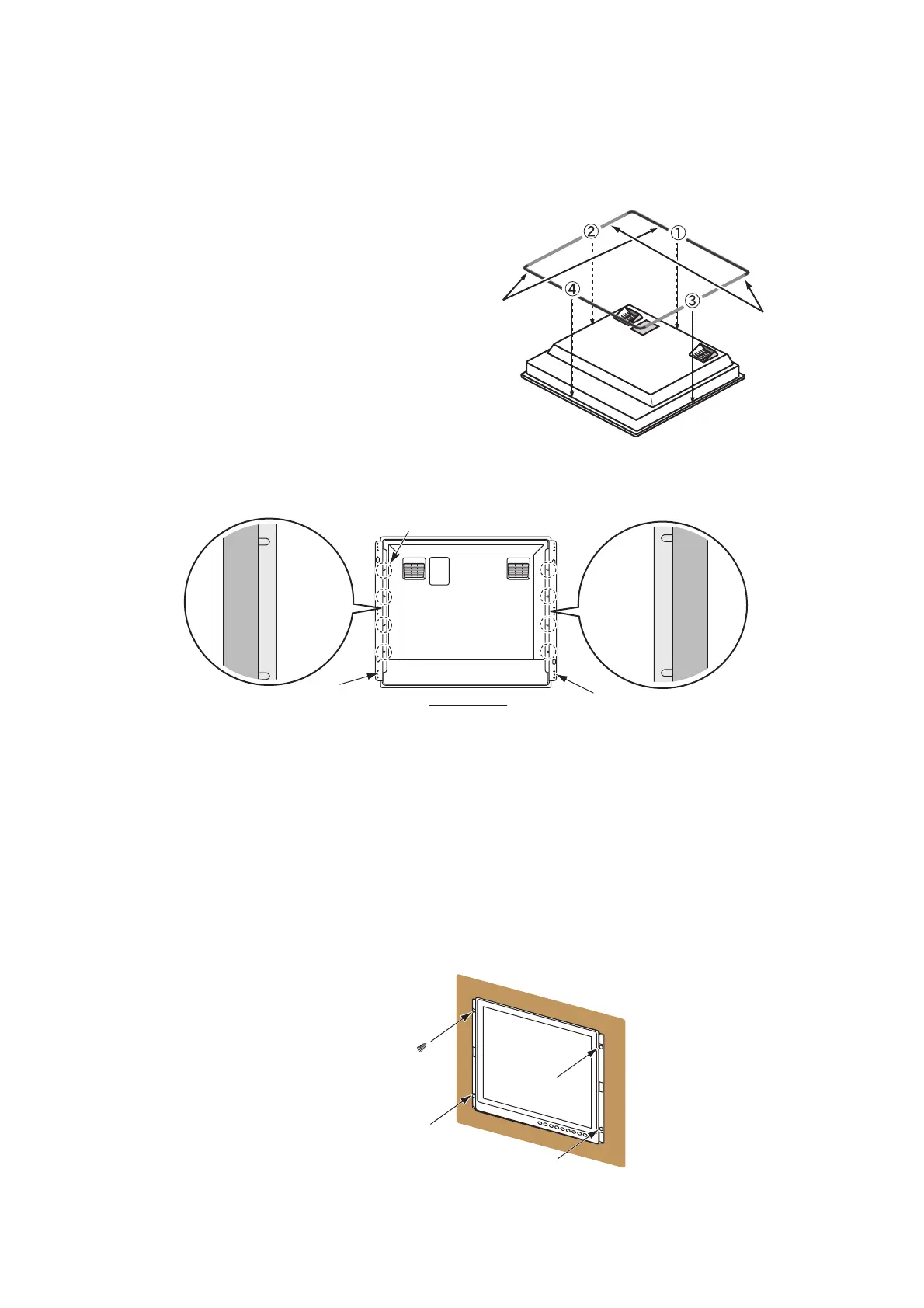

スポンジは、右図の 1 ～ 4 の順に貼り付け
てください。
3. 表示器背面から支給のバインド小ネジ（M4x10、8 本）を使って、左に F マウントパネ
ル A 組品を、右に F マウントパネル B 組品を取り付けます。
注 1）F マウントパネル組品は左右で異なります。左には A、右には B と書いてあるもの
を使用してください。
注 2）ネジを留めるとき、まず一番上と下を留めてから、中の 2 つを留めてください。
注 3）F マウントパネル組品は、表示器側面にすき間なく押し当ててから取り付けてくださ
い。
4. 1.8 節の「結線」を参照して、必要なケーブルを表示器背面に接続します。
5. 表示器を手順 1 の取付け穴にはめ込みます。
6. 支給のトラスタッピンネジ（6x30、4 本）を使って、表示器を固定します。
