1 章 取付けと結線
5

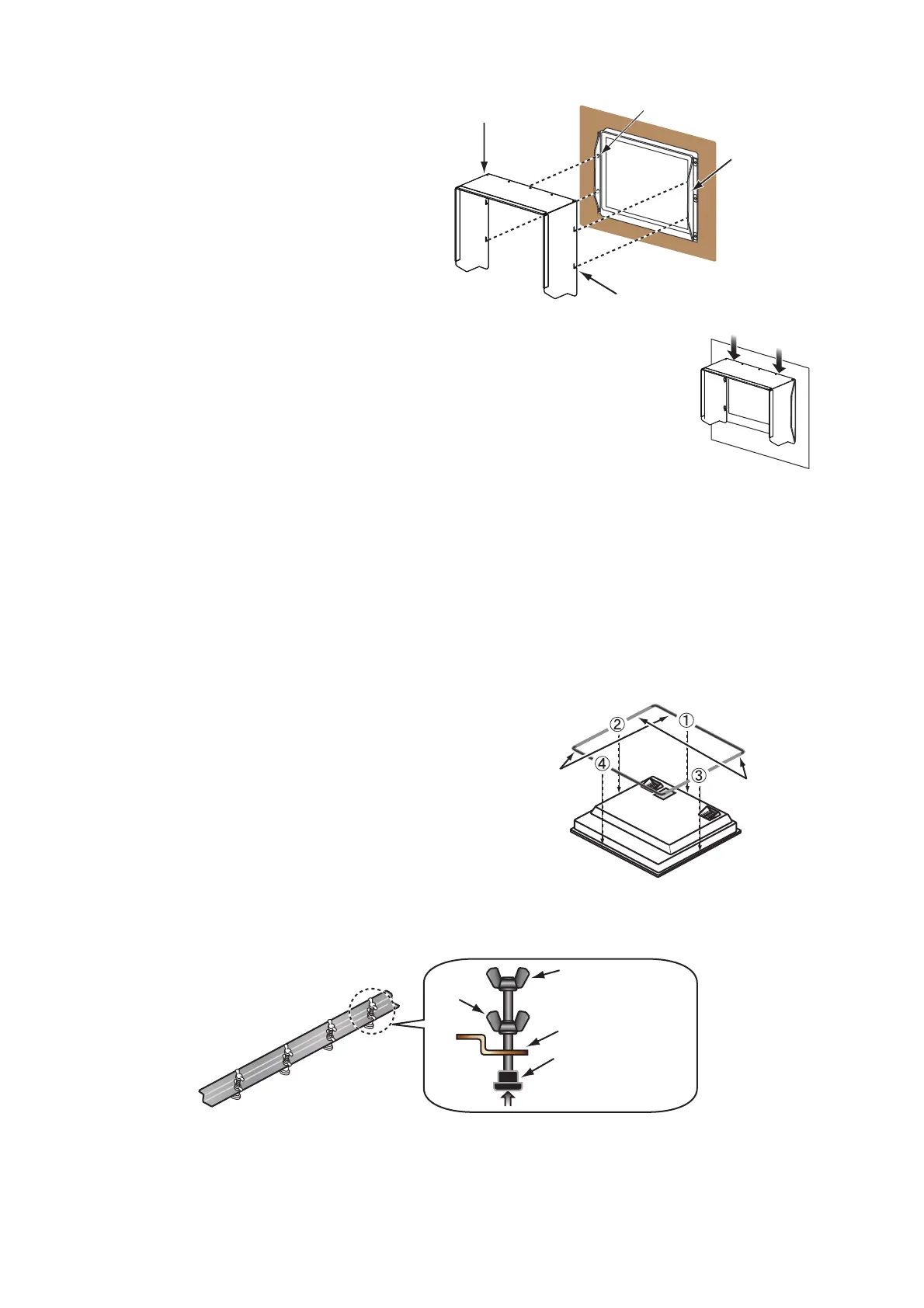

7. フード 23 組品の切り欠き部分を、
ローレットノブとフード固定金具
（前）の間に差し込みます。
8. 切り欠きとローレットノブが密着するように、フード 23 組品の上部
を押さえます。
9. ローレットノブ（4 個）を締め付けて、フード 23 組品を固定します。
1.4 埋込み背面留め（オプション）
オプションのフラッシュマウントキット OP26-17（詳細は vii ページ参照）を使って、表示器の
埋込み装備時に、背面から固定することができます。
1. 同梱の型紙を使って、装備場所に穴を開けます。
2. 表示器背面の上下つばに F マウントパッキン
（厚さ 2mm）、および左右つばに F マウントスポ
ンジ H（厚さ 2mm）を貼り付けます。
パッキンとスポンジは、右図の 1 ～ 4 の順に貼り
付けてください。
3. F マウント金具 23 組品（4 個）の蝶ナットと蝶ボルトを回して、ネジ足プロテクター
を F マウント金具側に移動します（下図参照）。
4. 1.8 節の「結線」を参照して、必要なケーブルを表示器背面に接続します。
5. 取付け穴に表示器をはめ込みます。
䝣䞊䝗ᅛᐃ
㔠ල 㻔 ๓䠅
䝣䞊䝗 㻞㻟 ⤌ရ
ษ䜚Ḟ䛝 㻔㻠 䞃ᡤ䠅
䝻䞊䝺䝑䝖䝜䝤 㻔㻠 䞃ᡤ䠅
㪝䊙䉡䊮䊃㊄ౕ㪉㪊⚵ຠ
Ⲕ䊗䊦䊃
㪝 䊙䉡䊮䊃㊄ౕ
䊈䉳⿷䊒䊨䊁䉪䉺䊷
㪝 䊙䉡䊮䊃㊄ౕ䈮⒖േ
Ⲕ䊅䉾䊃
