1 章 取付けと結線
8
1.6 卓上取付け ( オプション )
卓上に取り付けるには、オプションのハンガー OP26-15 が必要です。
ハンガー
OP26-15（コード番号：001-116-730）の内訳

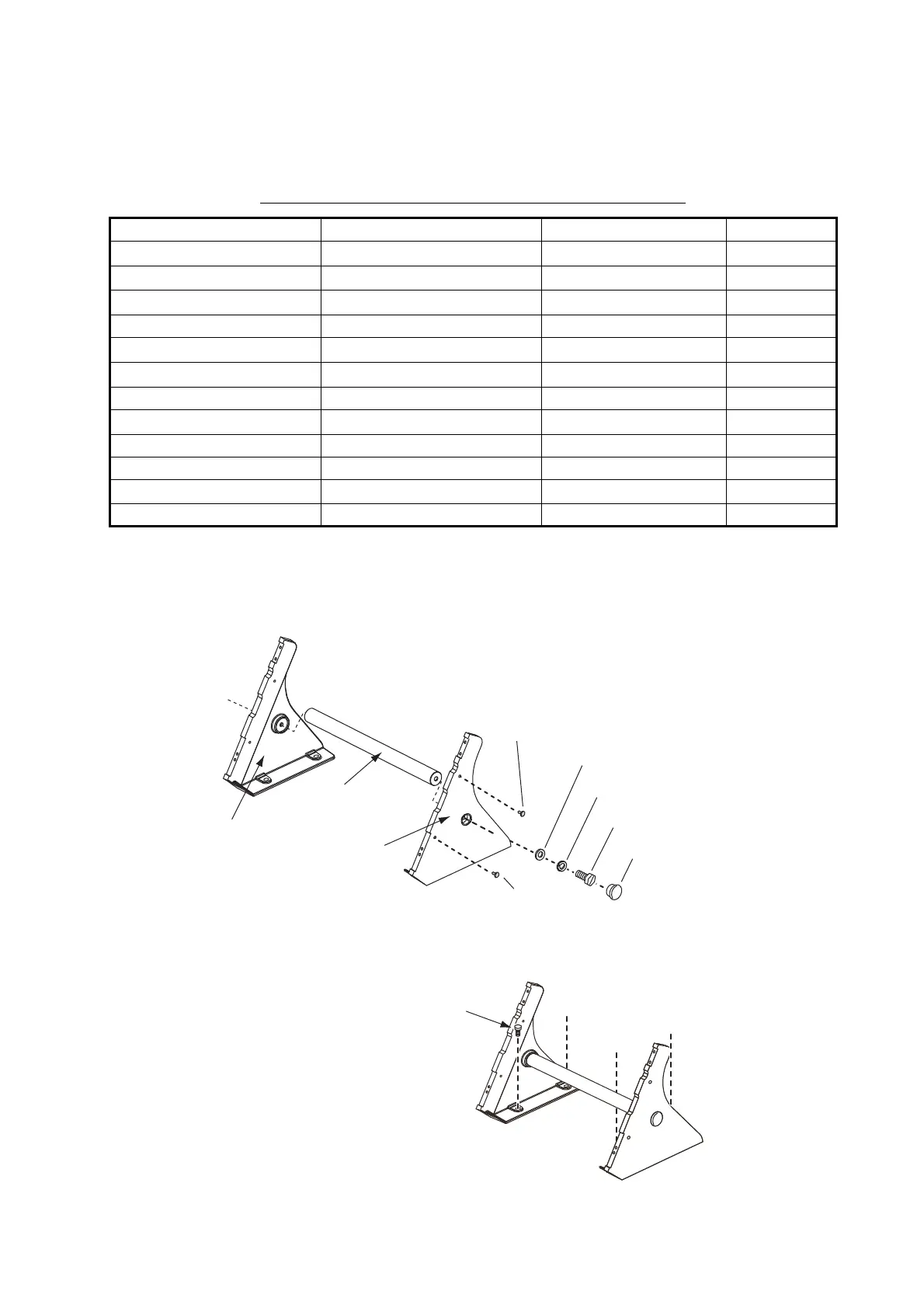

1. ハンガー L、 R とハンガーササエ（23）を、ミガキ平座金、バネ座金、六角スリワリボ
ルト（M10x30）とホールプラグで組み立てます。また、ハンガーのネジ穴にスナップ
ボタンを取り付けます。
2. 組み立てたハンガーを 4 本の六角ボルト（M10、4 本、造船所支給）で装備場所に固定
します。
名称 型式 コード番号 数量
ハンガー L
03-163-7712 100-366-311-10
1
ハンガー R
03-163-7713 100-366-321-10
1
ハンガーササエ（23）
03-163-2071 100-305-371-10 1
ホールプラグ
CP-30-HP-13 000-160-074-10 2
スナップボタン KB-13 用ボタン黒
000-570-276-10 4
六角スリワリセムス B
M6x25 000-162-949-10 4
六角スリワリボルト
M10x30 000-162-884-10 2
六角穴付きボルト
M4x10
000-162-728-10
2
バネ座金
M10 000-167-233-10 2
ミガキ平座金
M10 000-167-232-10 2
+ バインド小ネジ
M4x10 000-172-165-10 8
スペーサ組品
OP26-21-1 001-143-370 4
