Français (FR)
37

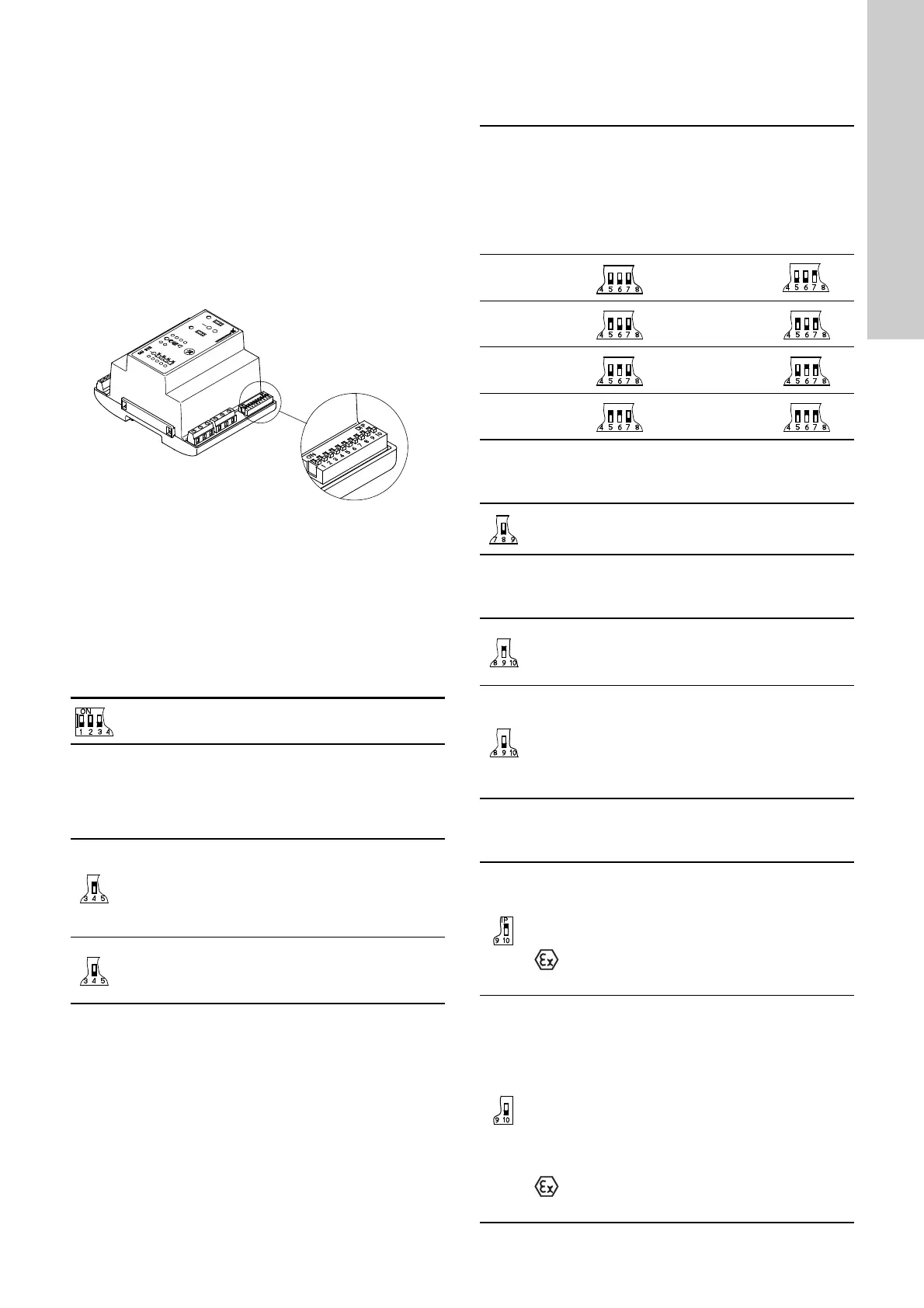

2.5 Réglage des LC 107 et LCD 107
Les modules CU 211 et CU 212 comportent un micro-interrupteur
DIP à 10 pôles placé dans l'angle inférieur droit, voir fig. 3.
Nota : Après un changement de réglage du micro-interrupteur, le
contrôleur doit être déclenché durant au moins une minute pour
assurer la configuration correcte lors du démarrage.
Le réglage du micro-interrupteur DIP permet :
• l'activation de la temporisation du démarrage et la séquence
de test automatique (commutateur 4),
• le réglage du fonctionnement prolongé par l'inertie
(commutateurs 5, 6 et 7),
• l'activation de l'annulation automatique de l'alarme
(commutateur 9),
• l'activation du redémarrage automatique (commutateur 10).
Fig. 3
Régler le micro-interrupteur DIP comme indiqué dans la fig. 3.
Chacun des pôles (1 à 10) du micro-interrupteur DIP peut être
réglé sur OFF ou ON.
Nota : Il ne faut pas régler le micro-interrupteur DIP sur d'autres
combinaisons que celles décrites dans ce chapitre.
Régler les commutateurs 1 à 10 conformément à ce qui suit :
• Commutateurs 1, 2 et 3, type d'application :
Lorsque le réglage du micro-interrupteur est modifié, le
contrôleur doit être déclenché durant au moins une minute !
• Commutateur 4, temporisation du démarrage et séquence de
test automatique (uniquement en cas de sauvegarde par bat-
terie) :
Lorsque le réglage du micro-interrupteur est modifié, le
contrôleur doit être déclenché durant au moins une minute !
• Commutateurs 5, 6 et 7, fonctionnement prolongé par
l'inertie :
Lorsque le réglage du micro-interrupteur est modifié, le
contrôleur doit être déclenché durant au moins une minute !
• Commutateur 8 :
Lorsque le réglage du micro-interrupteur est modifié, le
contrôleur doit être déclenché durant au moins une minute !
• Commutateur 9, annulation automatique de l'alarme :
Lorsque le réglage du micro-interrupteur est modifié, le
contrôleur doit être déclenché durant au moins une minute !
• Commutateur 10, redémarrage automatique :
Lorsque le réglage du micro-interrupteur est modifié, le
contrôleur doit être déclenché durant au moins une minute !
TM01 7109 4099
Le réglage encode le type d'application actuel.
Ce réglage implique une temporisation du démarrage
dans l'intervalle entre 0 et 255 sec. (intervalle de temps
aléatoire) après la mise sous tension secteur lorsque le
niveau de liquide est suffisant.
Une séquence de test automatique est exécutée toutes
les 24 heures.
Ce réglage implique le démarrage immédiat après la
mise sous tension secteur lorsque le niveau de liquide
est suffisant.
Pas de séquence de test automatique.
Le fonctionnement prolongé par l'inertie correspond au
temps qui s'écoule entre le signal d'arrêt et l'arrêt de la pompe
(temporisation de l'arrêt).
La temporisation de l'arrêt doit être réglée de telle sorte que les
détecteurs de niveau soient suspendus librement au-dessus de
la surface du liquide lorsque toutes les pompes sont désacti-
vées. Il faut veiller à ce que les pompes ne fonctionnent pas à
sec.
0 sec. 60 sec.
15 sec. 90 sec.
30 sec. 120 sec.
45 sec. 180 sec.
Le commutateur 8 n'a pas de fonction en relation avec
le type d'application actuel mais la position indiquée
doit impérativement être conservée!
Ce réglage garantit l'annulation automatique des indi-
cateurs d'alarme externes et du vibreur sonore intégré.
L'indication d'alarme n'est annulée que si la cause du
défaut n'est plus présente.
Dans le cas de ce réglage, l'annulation de l'alarme doit
être effectuée manuellement à l'aide de la touche
d'annulation (la touche d'annulation est décrite dans les
chapitres 4.2 Touche d'annulation et inverseur ON-
OFF-AUTO - commande LC 107 à une pompe et
5.2 Touche d'annulation et inverseur ON-OFF-AUTO -
commande LCD 107 à deux pompes).
Ce réglage permet un redémarrage automatique après
une mise hors circuit provoquée par la résistance PTC/
le thermorupteur du moteur. Le redémarrage a cepen-
dant seulement lieu après un refroidissement.
Lorsque les pompes raccordées sont utilisées
dans une zone présentant un danger d'explosion,
il est impératif que le commutateur 10 ne se
trouve pas dans cette position!
Dans le cas de ce réglage, le redémarrage doit être
effectué manuellement après une mise hors circuit pro-
voquée par la résistance PTC/le thermorupteur du
moteur. L'annulation est effectuée à l'aide de l'inverseur
ON-OFF-AUTO que l'on met brièvement en position
OFF (l'inverseur ON-OFF-AUTO est décrit dans les
chapitres 4.2 Touche d'annulation et inverseur ON-
OFF-AUTO - commande LC 107 à une pompe et
5.2 Touche d'annulation et inverseur ON-OFF-AUTO -
commande LCD 107 à deux pompes).
Lorsque les pompes raccordées sont utilisées
dans une zone présentant un danger d'explosion,
il est impératif que le commutateur 10 se trouve
dans cette position!
