Grundfos LC 107 User Manual

Appendix
95

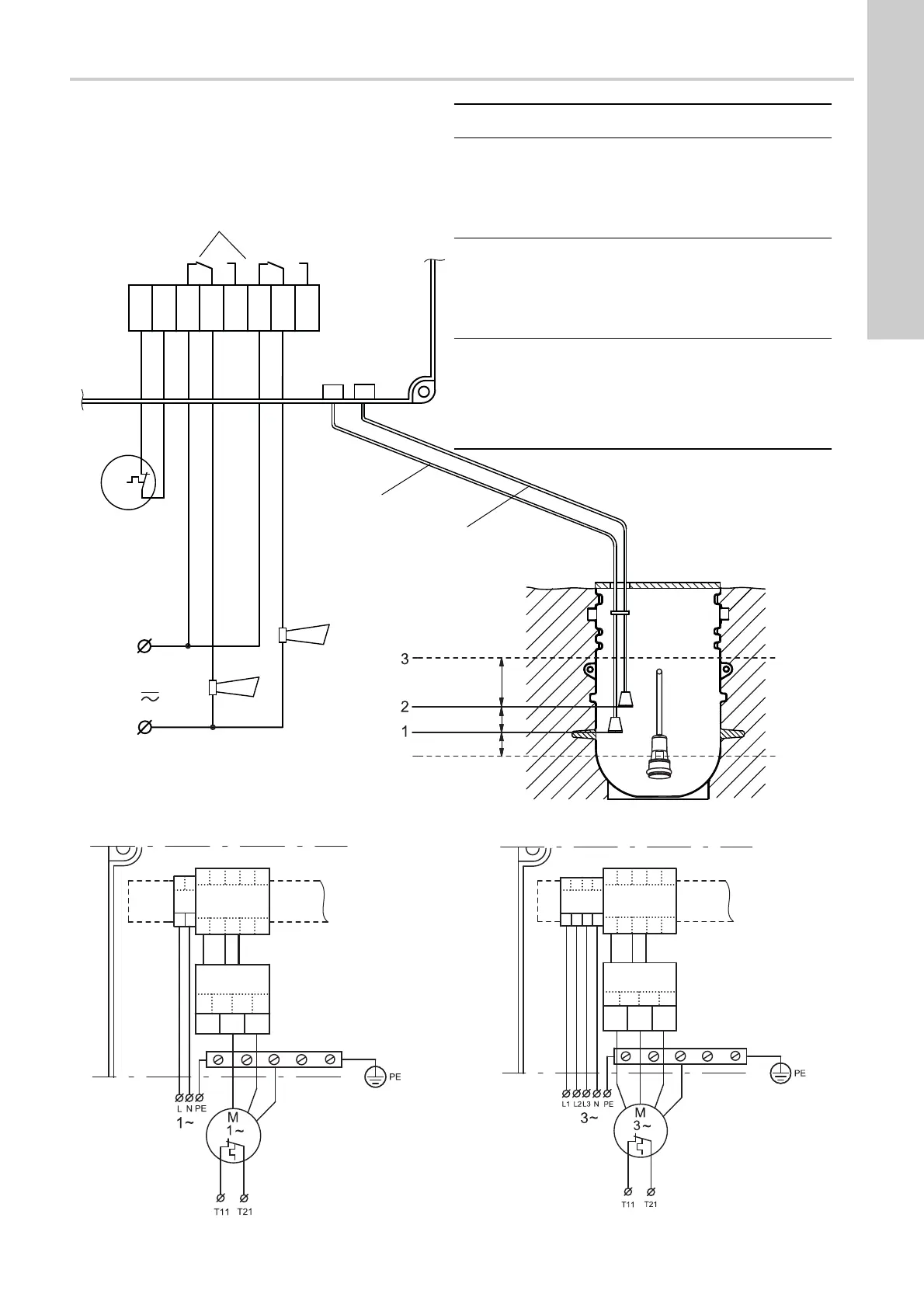

Appendix 1
Fig. 1 LC 107
Fig. 2 LC 107
Fig. 3 LC 107
TM01 4444 0500
T11
T21
H-NC
H-COM
H-NO G-NC
G-COM
G-NO
max. 230 V
max. 2A
LC 107
M
10 cm
min. 5 cm
min. 5 cm
Ext.
Black / Schwarz / Noir / Zwart /
Svart / Sort / Crno / Siyah
Red / Rot / Rouge / Rood /
Röd / Rød / Crveno / Kirmizi
Pos.
Description / Beschreibung / Description / Omschrijving /
Beskrivning / Beskrivelse / Opis / Açıklama
1
• Bell-shaped level pickup for start/stop of pump.
• Meßglocke für Ein-/Ausschalten der Pumpe.
• Détecteur de niveau en forme de cloche pour démarrer/arrêter la pompe.
• Klokvormige peilmeter voor start/stop van de pomp.
• Nivåklocka för start/stopp av pump.
• Niveauklokke for start/stop af pumpe.
• Pneumatsko zvono (senzor nivoa) za start/stop crpke.
•Pompanın çalıtırılıp/durdurulması için çan ekilli seviye sensörü.
2
• Bell-shaped level pickup for high-level alarm.
• Meßglocke für Hochwasseralarm.
• Détecteur de niveau en forme de cloche pour l'alarme de niveau élevé.
• Klokvormige peilmeter voor hoog-niveau alarm.
• Nivåklocka för högnivålarm.
• Niveauklokke for højvandsalarm.
• Pneumatsko zvono (senzor nivoa) za alarm visoke vode.
• Yüksek seviye alarmı için çan ekilli seviye sensörü.
3
• Note: All supply pipes must be placed above this level.
• Hinweis: Alle Zuleitungsrohre müssen über diesem Niveau verlegt werden.
• Nota : Tous les tuyaux d'alimentation doivent être disposés au-dessus de ce
niveau.
• Opmerking: Alle voedingsleidingen moeten boven dit niveau geplaatst.
• OBS: Alla tilloppsrör ska placeras ovanför denna nivå.
• Bemærk: Alle tilløbsrør skal placeres over dette niveau.
• Napomena: Sve opskrbne cijevi moraju biti smještene iznad ovog nivoa.
• Not: Tüm besleme boruları bu seviyenin üstüne yerletirilmelidir.
TM01 4827 0500
U1 N1
1U2 1N2
TM01 4828 4799
U1
V1
W1
N1
1U2 1V2
