Français (FR)
40
5. Fonctions - commande LCD 107
à deux pompes

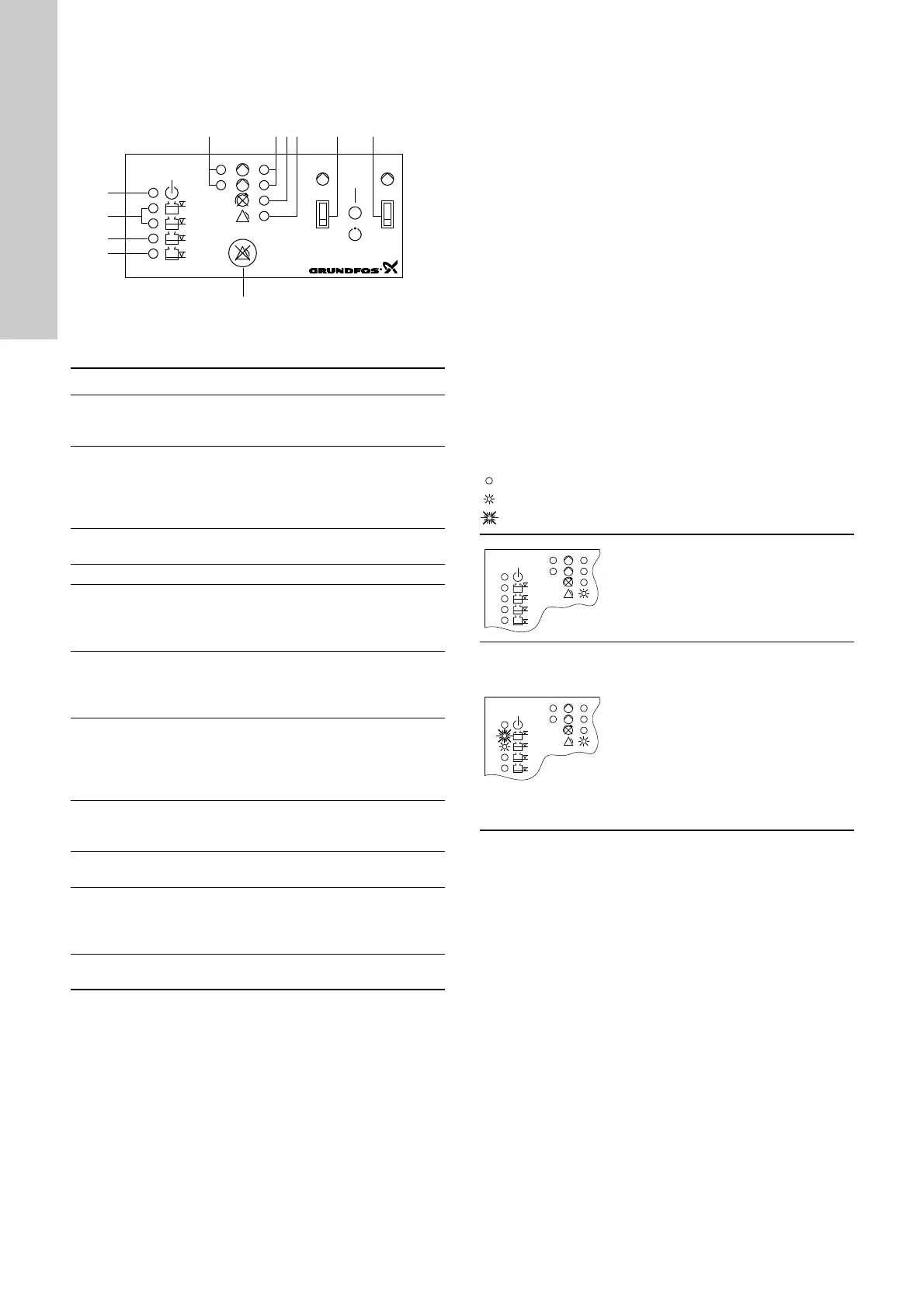

La fig. 5 montre le panneau de commande du module CU 212.
Fig. 5
Légende de la fig. 5 :
5.1 Fonctions en cas de sauvegarde par batterie -
commande LCD 107 à deux pompes
Lorsqu'une batterie de sauvegarde est reliée au module CU 212
(accessoire), les fonctions suivantes sont exécutées lorsque la
tension d'alimentation normale de la LCD 107 est absente (voir
également les illustrations ci-dessous) :
• L'alarme commune est active, la lampe témoin rouge est allu-
mée - impossible d'annuler!
• Si l'indicateur d'alarme externe de l'alarme commune a une
tension d'alimentation externe, celle-ci est active - impossible
d'annuler à l'aide de la touche d'annulation!
• Le vibreur sonore intégré est activé - il peut être annulé à
l'aide de la touche d'annulation!
• Si le niveau de liquide est supérieur à celui de l'alarme de
niveau d'eau élevé, la lampe témoin orange supérieure cli-
gnote et la deuxième lampe témoin orange en partant du haut
est allumée.
• Si la temporisation du démarrage et la séquence de test auto-
matique ont été sélectionnées (micro-interrupteur 4 du DIP),
une temporisation du démarrage a lieu après la mise sous ten-
sion secteur lorsque le niveau de liquide est suffisant, voir le
chapitre 2.5 Réglage des LC 107 et LCD 107.
Le tableau ci-dessous indique les situations possibles lorsque la
tension d'alimentation normale de la LCD 107 est absente et
qu'une batterie de sauvegarde est reliée :
= la lampe témoin est éteinte.
= la lampe témoin est allumée.
= la lampe témoin clignote.
TM01 4387 3703
Rep. Description
1
Lampe témoin verte des pompes 1 et 2 respectivement
indiquant temporisation du démarrage (clignotante) et
pompe en service (allumée).
2
Lampe témoin rouge des pompes 1 et 2 respectivement
indiquant défaut de pompe, clignotante ou allumée.
Clignote : Défaut de la résistance PTC/du
capteur thermique
Allumé : Défaut du coupe-circuit moteur.
3
Lampe témoin rouge indiquant erreur de séquence de
phase (uniquement pompes triphasées).
4 Lampe témoin rouge indiquant alarme commune.
5
Inverseur ON-OFF-AUTO pour la pompe 1, trois posi-
tions possibles, voir le chapitre 5.2 Touche d'annulation
et inverseur ON-OFF-AUTO - commande LCD 107 à
deux pompes.
6
Inverseur ON-OFF-AUTO pour la pompe 2, trois posi-
tions possibles, voir le chapitre 5.2 Touche d'annulation
et inverseur ON-OFF-AUTO - commande LCD 107 à
deux pompes.
7
Touche d'annulation, touche-pression d'annulation
manuelle des indicateurs d'alarme externes et du
vibreur sonore intégré, voir le chapitre 5.2 Touche
d'annulation et inverseur ON-OFF-AUTO - commande
LCD 107 à deux pompes.
8
Lampe témoin orange activée par le détecteur de
niveau inférieur de démarrage de la première pompe/
arrêt commun.
9
Lampe témoin orange activée par le détecteur de
niveau moyen de démarrage de la pompe suivante.
10
Deux lampes témoin oranges activées par le détecteur
de niveau élevé. En cas d'alarme de niveau d'eau élevé,
la lampe témoin supérieure clignote et l'autre est allu-
mée.
11
Lampe témoin verte indiquant que la tension d'alimenta-
tion est raccordée.
CU 212
21
1
2
1234
7
56
11
10
9
8
Défaut de tension secteur :
• L'alarme commune est active.
La lampe témoin rouge est allumée.
• La lampe témoin verte (tension d'ali-
mentation raccordée) n'est pas allu-
mée.
Défaut de tension secteur et alarme de
niveau d'eau élevé :
• L'alarme commune est active.
La lampe témoin rouge est allumée.
• La lampe témoin orange supérieure
clignote.
• La deuxième lampe témoin orange en
partant du haut est allumée.
• La lampe témoin verte (tension d'ali-
mentation raccordée) n'est pas allu-
mée.
1
CU 212
2
CU 212
2
1
