3. Mise en service
Avant toute mise en service, le raccordement et le réglage
doivent être effectués conformément aux chapitres
2.3 Connexion de la commande LC 107 à une pompe,
2.4 Connexion de la commande LCD 107 à deux pompes et
2.5 Réglage des LC 107 et LCD 107.
La mise en service doit être effectuée par du personnel agréé.
Réaliser la mise en service de la manière suivante :
1. Vérifier la conformité du raccordement des détecteurs de
niveau avec les illustrations de la page 95 ou 96.
2. Vérifier que l'arrivée de la pompe est immergée dans le
liquide/le fluide.
3. Régler la (les) protection(s) du/des moteur(s) sur le courant
nominal marqué sur le(s) moteur(s).
4. Régler le(s) protection(s) du/des moteur(s) sur le courant
nominal marqué sur le(s) moteur(s).
5. Raccorder la tension d'alimentation.
Uniquement pompes triphasées : Vérifier l'absence d'une
éventuelle erreur de séquence de phase (uniquement cer-
taines variantes) (la/les pompe(s) ne peut/peuvent pas être
démarrée(s) en présence d'une erreur de séquence de
phase!).
6. Démarrer la/les pompe(s), voir le chapitre 4.2 Touche d'annu-
lation et inverseur ON-OFF-AUTO - commande LC 107 à une
pompe ou 5.2 Touche d'annulation et inverseur ON-OFF-
AUTO - commande LCD 107 à deux pompes.
7. Vérifier que la/les pompe(s) ne fonctionne(nt) pas à sec.
Remédier éventuellement au risque de fonctionnement à sec
en réglant à nouveau le temps du micro-interrupteur DIP
(commutateurs 5, 6 et 7) conformément au chapitre
2.5 Réglage des LC 107 et LCD 107 et/ou en déplaçant le
détecteur de niveau.
8. Uniquement pompes triphasées : Vérifier que le sens de
rotation de la pompe est correct conformément à la notice
d'installation et d'entretien de la pompe concernée.
9. Régler la commande sur le mode de fonctionnement désiré à
l'aide de l'inverseur ON-OFF-AUTO, voir le chapitre
4.2 Touche d'annulation et inverseur ON-OFF-AUTO - com-
mande LC 107 à une pompe ou 5.2 Touche d'annulation et
inverseur ON-OFF-AUTO - commande LCD 107 à deux
pompes.
4. Fonctions - commande LC 107 à une pompe

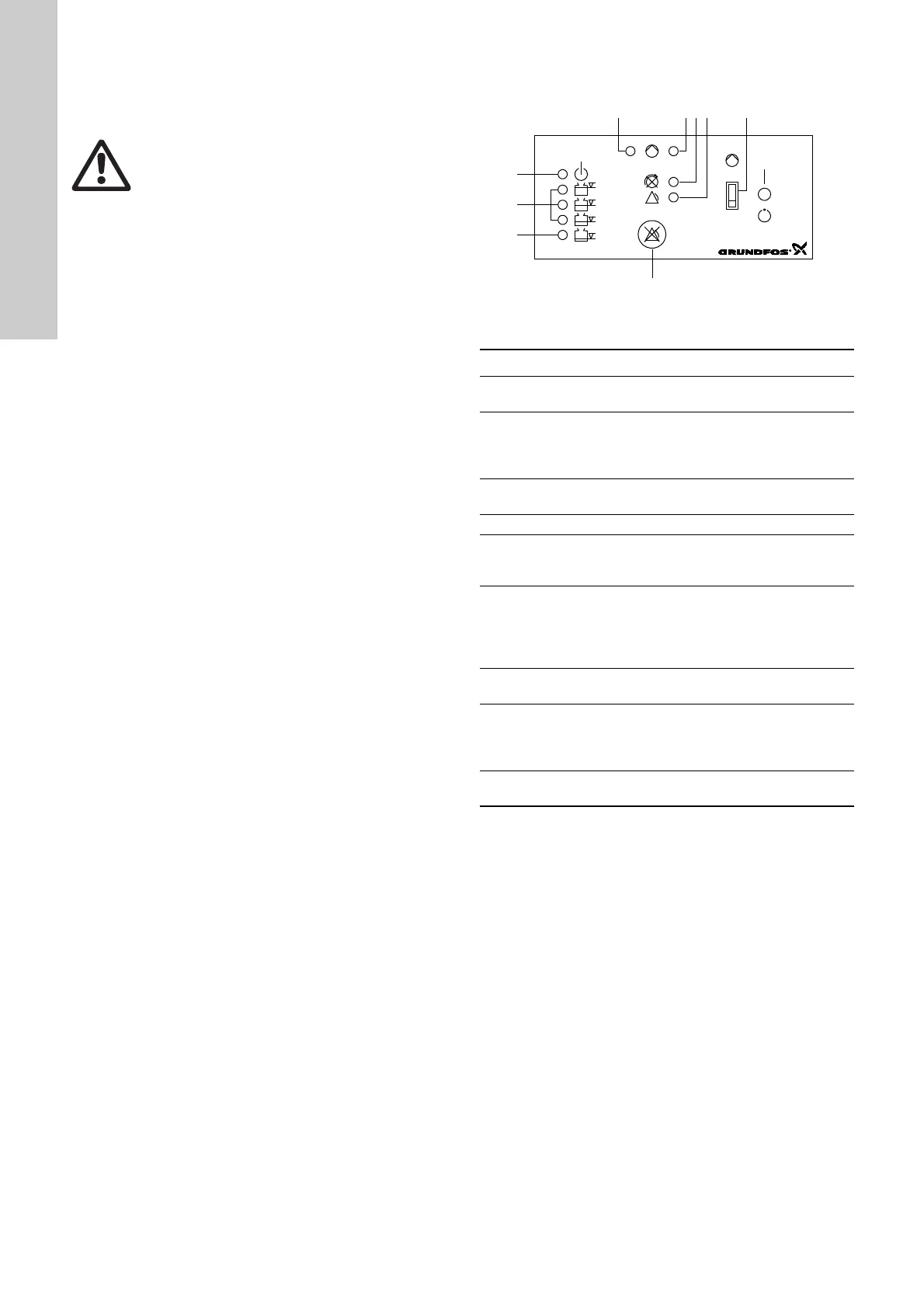

La fig. 4 montre le panneau de commande du module CU 211.
Fig. 4
Légende de la fig. 4 :
Avertissement
Avant toute intervention sur les pompes qui trans-
portent des liquides/fluides dangereux pour la santé,
il convient d'effectuer un nettoyage/une aération effi-
cace des pompes, puits et équivalent conformément
aux réglementations locales.
Avant toute intervention sur la LC/D 107 et les
pompes, puits et équivalent, la tension d'alimentation
doit être coupée et il faut s'assurer qu'elle ne risque
pas d'être enclenchée accidentellement.
TM01 4860 3703
Rep. Description
1
Lampe témoin verte indiquant temporisation du démar-
rage (clignotante) et pompe en service (allumée).
2
Lampe témoin rouge indiquant défaut de pompe
Clignote : Défaut de la résistance PTC/du
capteur thermique
Allumé : Défaut du coupe-circuit moteur.
3
Lampe témoin rouge indiquant erreur de séquence de
phase (uniquement pompes triphasées).
4 Lampe témoin rouge indiquant alarme commune.
5
Inverseur ON-OFF-AUTO, trois positions possibles, voir
le chapitre 4.2 Touche d'annulation et inverseur ON-
OFF-AUTO - commande LC 107 à une pompe.
7
Touche d'annulation, touche-pression d'annulation
manuelle des indicateurs d'alarme externes et du
vibreur sonore intégré, voir le chapitre 4.2 Touche
d'annulation et inverseur ON-OFF-AUTO - commande
LC 107 à une pompe.
8
Lampe témoin orange activée par le détecteur de
niveau inférieur.
10
Trois lampes témoin oranges activées par le détecteur
de niveau élevé. En cas d'alarme de niveau d'eau élevé,
la lampe témoin supérieure clignote et les deux autres
sont allumées.
11
Lampe témoin verte indiquant que la tension d'alimenta-
tion est raccordée.
