E.24
Part. N. 8000 A4443 (11-2004)
OPERAZIONI GENERALI
GENERAL OPERATIONS
OPERATIONS GENERALES
ALLGEMEINE OPERATIONEN
OPERACIONES GENERALES

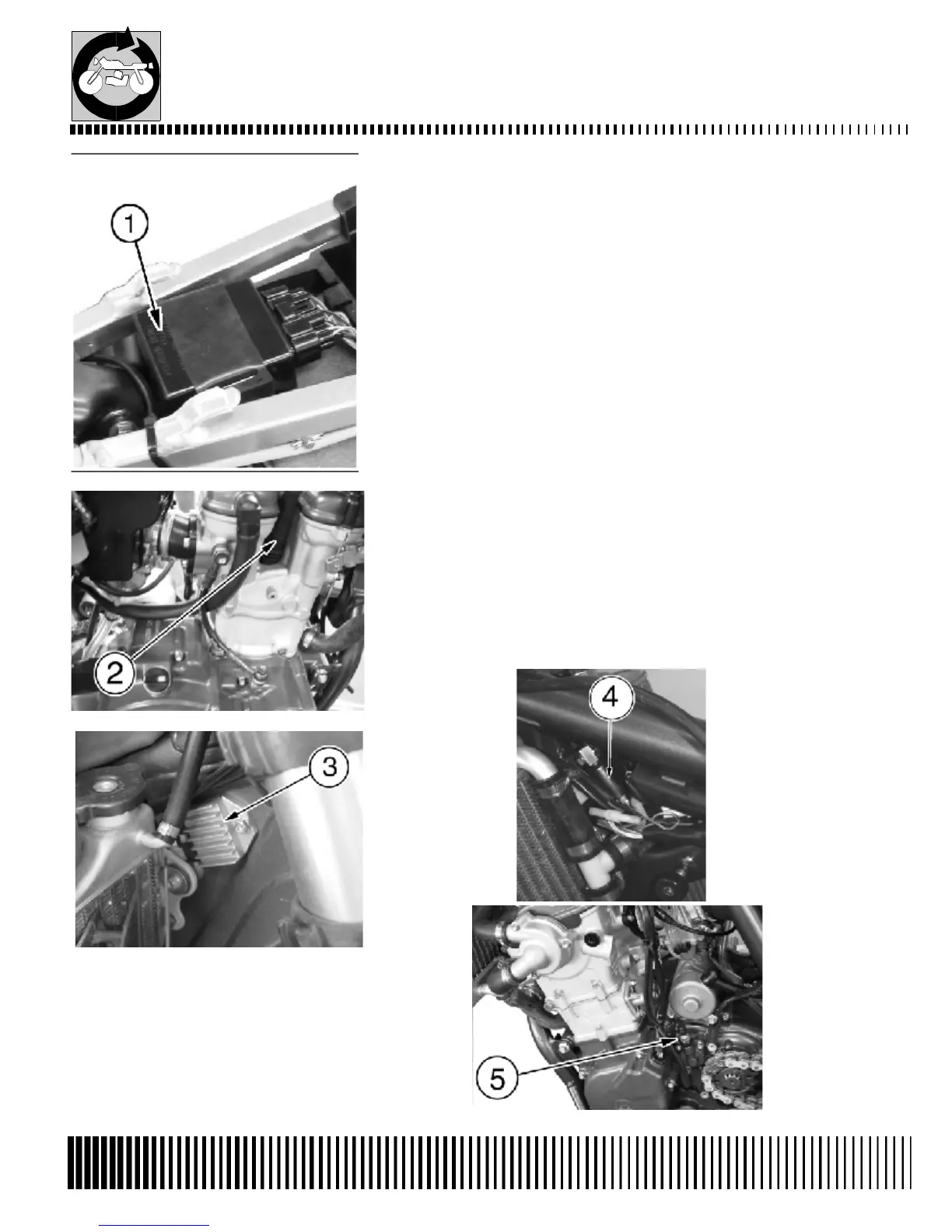

Démontage du central électronique, bobine d'allumage, regolateur de
tension et tuyau embrayage
Ôter: selle, batterie, panneaux latéraux et réservoir carburant comme décrit
au pag. E.14, E.16, E.21.
Enlever le connecteur de l'electronique central (1) et enlever cette dernière,
complète de support antivibrante, du cadre arriére.
Enlever le capuchon (2) de la bougie d'allumage. Enlever la connexion du
regulateur (3) de l'installation électrique, le vis et le regulateur (TE 250, TE-
TC-SMR 450-510, SMR 400: fixé sur le côté droite du cadre, derrière les
fourreaux de direction; TC 250: fixé sur la zone inférieur du fourreau de
direction, derrière le portenumero avant). Enlever le vis de fixation et enlever
la bobine (4).
Dévisser le raccord (5) du tuyanterie d'embrayage sur le côté gauche du
moteur. Décharger l'huile présente dans le tuyanterie. Au remontage,
effectuer la purge du systeme embrayage comme décrit au pag. P.7.
Ausbau der Elektronischer Steuerinheit, der Elektronischer Spule, des
Reglers Spannung und Kupplungsrohr
Entfernen: Sattel, Batterie, seitliche Tafeln und Behälter Treibstoff wie
beschreibt beziehungsweise zu den Seiten E.15, E.16, E.22.
Vom Elektronischer Steuereinheit (1) den Konnektor entfernen und dieses
letzte ausfädeln, vollständig von Halterung, vom hinteren Rahmen.
Von der Zündkerze die Kappe (2) entfernen. Von der elektrischen Installation
den Konnektor des Spannungsregler (3) Kabel, die Schraube und der
Spannungsregler (TE 250, TE-TC-SMR 450-510, SMR 400: Der
Spannungregler ist auf der rechten Rahmenseite hinter dem Lenkungsrohr
befestig; TC 250: Der Spannungregler ist auf dem Lenkungsrohr hinter dem
Nummerträger befestig). Die Schraube von Befestigung Abnehmen und den
Elektronischer Spule (4) entfernen.
Den Anschlusstücke (5) vom Rohr der Kupplung auf die linke Seite des
Motors lösen. Anwesendes Öl im Rohr entladen. Zur Remontage, den
Entlüften des Kupplung vornehmen wie beschreibt zu den Seiten P.8.
