Part. N. 8000 A4443 (11-2004)
IMPIANTO ELETTRICO
ELECTRIC SYSTEM
INSTALLATION ELECTRIQUE
ELEKTRISCHE ANLAGE
INSTALACIÓN ELECTRICA
VORDERSCHEINWERFER, HINTERSCHEINWERFER

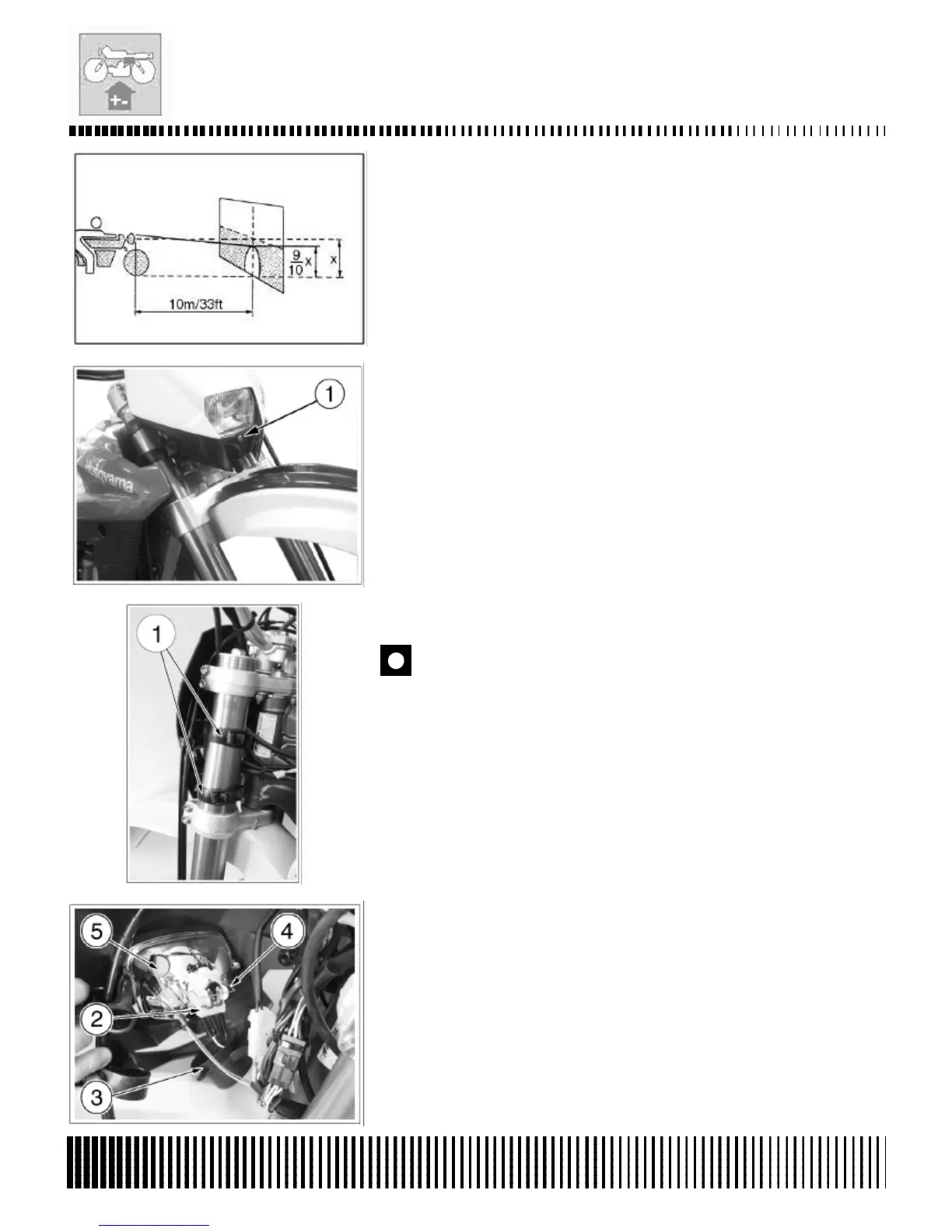

Einstellung der Vorderscheinwerfer (TE- SMR)
Der Vorderscheinwerfer verfügt über eine Lampe mit Scheinwerfer / Abblendung und
über eine Positions- oder Standleuchte.
Zur Einstellung des Lichtbündels gehe man wie folgt vor:
- das Motorrad in 10 meter Abstand von einer vertikalen Mauer aufstellen;
- der Boden muss eben sein und die optische Achse des Scheinwerfers muss
senkrecht zur Mauer liegen;
- das Motorrad muss sich in vertikaler Stellung befinden;
- die Höhe der Scheinwerfermitte über dem Boden messen und die selbe Höhe auf der
Mauer einzeichnen;
- bei Einschalten des Abblendlichts muss die obere Grenze zwischen Dunkelfläche und
beleuchteter Fläche auf einer Höhe liegen, die 9/10 der Höhe des Scheinwerfermitte
vom Boden nicht überschreitet. Zur Änderung der scheinwerfereinsellung die
Schraube (1) drehem um den Lichtbündel zu erhöfen alls zu senken.
Austausch der Scheinwerferlampen (TE- SMR)
Um an die Scheinwerferlampe heranzukommen, wie folgt vorgehen:
- Die beiden Befestigungselastischen (1) lösen und den Scheinwerferhalter
abnehmen;
- Den Verbinden (2) der Zweilichtbirne (12V-35/35W) und die Gummikappe (3)
abnehmen;
- Die Lampenhalteklammer (4) abhängen und die Lampe entfernen.
Zum Austausch der Birne des Positionslichtes (5) (12V-3W) ist diese einfach aus der
inneren Kappe herauszuziehen. Nach dem Austasch ist für das Aufmontieren in
umgekehrter Reihenfolge zu verfahren.
Austausch des hinteren Schein-Werferlampen(TESMR)
Um zur Lampe (12V-5/21W) des Hinter Scheinwerfers einzutreten, ist es notwendig in
der folgenden Art und Weise voranzugehen:
- die die zwei Weinreben (1) von Befestigung abnehmen und die Linse (2) entfernen;
- den Birnenfassungkappe herausziehen, entgegen der Uhrzeigerrichtung die Glühbirne
drehen, sie herausziehen und den Ersatz vornehmen;
Nach dem Austasch ist für das Aufmontieren in umgekehrter Reihenfolge zu verfahren.
Aufpassen, zu nicht übertrieben die schrauben verschließen.
