H.28
Part. N. 8000 A4443 (11-2004)
RIMONTAGGIO MOTORE
ENGINE REASSEMBLY
RÉCOMPOSITION MOTEUR
WIEDERZUSAMMENBAU DES MOTORS
REENSEMBLAJE MOTOR

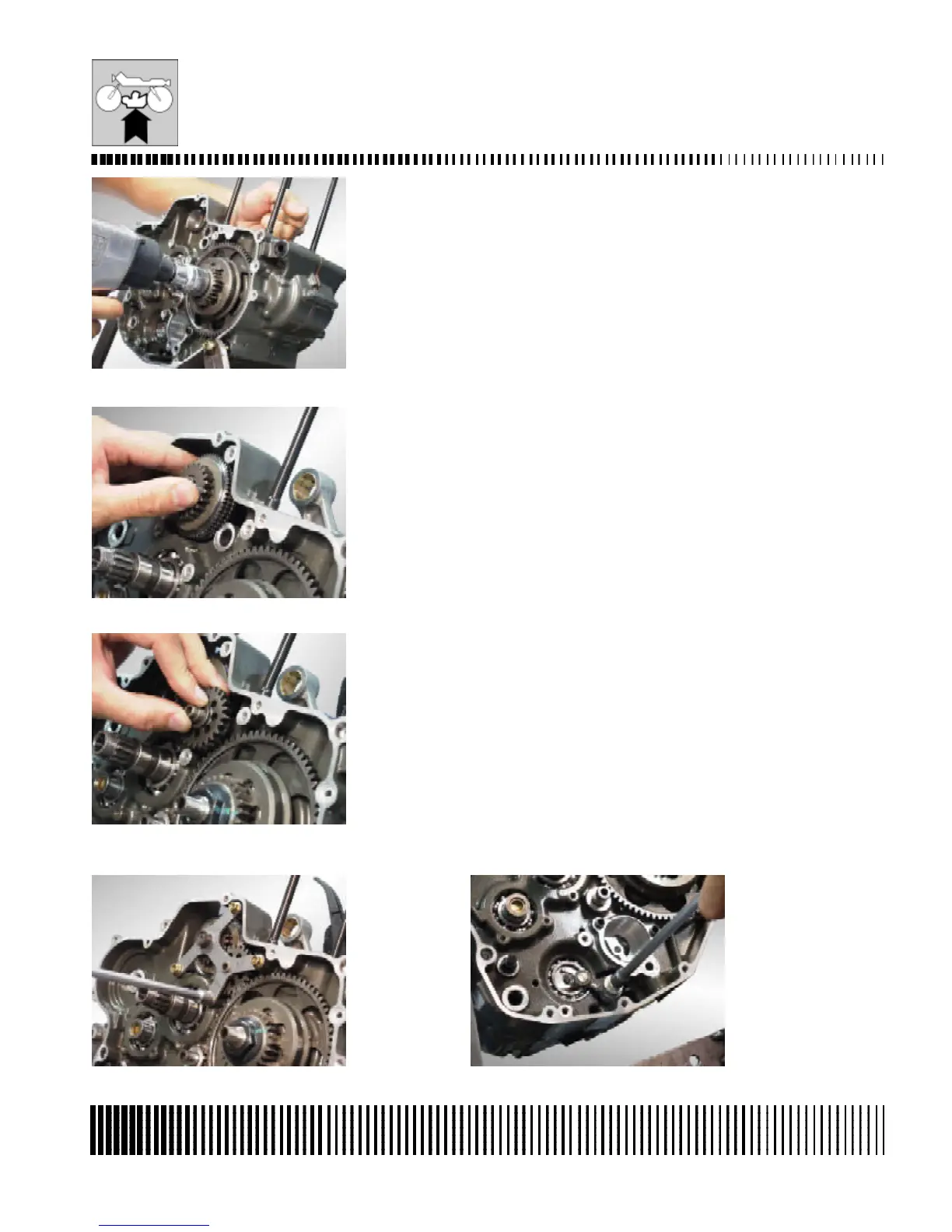

Rimontaggio comando cambio, avviamento elettrico e pompa olio
Il montaggio del selettore marce deve essere effettuato operando
inversamente rispetto allo smontaggio. Serrare l’ingranaggio conduttore
sull’albero motore alla coppia prescritta (180 Nm-18 Kgm-130 ft/lb +
LOCTITE 243).
Montare l’ingranaggio dell’avviamento (completo di frizione anticontraccolpo
per i mod. 400-450-510 cc).
NOTA per i modelli 400-450-510 cc: nel rimontaggio della ruota libera,
rispettare il contrassegno effettuato in fase di smontaggio.
Verificare le condizioni dei denti degli ingranaggi che non devono presentare
tracce di usura o rotture; in caso contrario, effettuare la sostituzione. Montare il
secondo ingranaggio di rinvio avviamento.
Montare la piastra di ritegno (8 Nm-0,8 Kgm-5.8 ft/lb + LOCTITE 243).
Serrrare il perno fissaggio tamburo selettore (20 Nm-2 Kgm-14.5 ft/lb +
LOCTITE 243), montare il saltarello e relativa molla. Montare il rocchetto
selettore e fissare la flangia (8 Nm-0,8 Kgm-5.8 ft/lb + LOCTITE 243).
Reassembly of gearshift mechanism, electric starting system and oil pump
Assembly of the gearshift mechanism should be done in reverse
order to disassembly. Tighten the driving gear on the crankshaft to the
required torque (180 Nm-18 Kgm-130 ft/lb + LOCTITE 243).
Mount the starting driven gear (with anti-kick clutch for 400-450-510 cc).
NOTE for 400-450-510 cc models: reassemble the free wheel in accordance
with the mark previously done, during disassembly.
Check the gears teeth for wear and failure. If worn or breaked, replace it.Mout
the second starting driven gear.
Mount the retaining plate (8 Nm-0,8 Kgm-5.8 ft/lb + LOCTITE 243).
Tighten the gear selector fixing pin (20 Nm-2 Kgm-14.5 ft/lb + LOCTITE 243),
mount the gear fixing click and the relative spring. Mount the sprocket and fix
the plate (8 Nm-0,8 Kgm-5.8 ft/lb + LOCTITE 243).
Remontage groupe de commande de vitesse, groupe démarrage électrique
et pompe huile
L’assemblage du sélecteur marches il doit être effectué en opérant
inversement respect au démontage. Serrer l’engrenage conducteur sur l’arbre
moteur au couple de serrage prescrit (180 Nm-18 Kgm-130 ft/lb + LOCTITE
243).
Monter l’engrenage de renvoi pompe huile et la bague d’arrêt. Monter
l’engrenage du démarrage (complet de embrayage contre le recul pour les
400-450-510 cc).
NOTE pour les modeles 400-450-510 cc: remonter la roue libre en
accordance avec la marque précédentement effectuee pendant le
démontage.
