MONTAJE
40 – Spanish

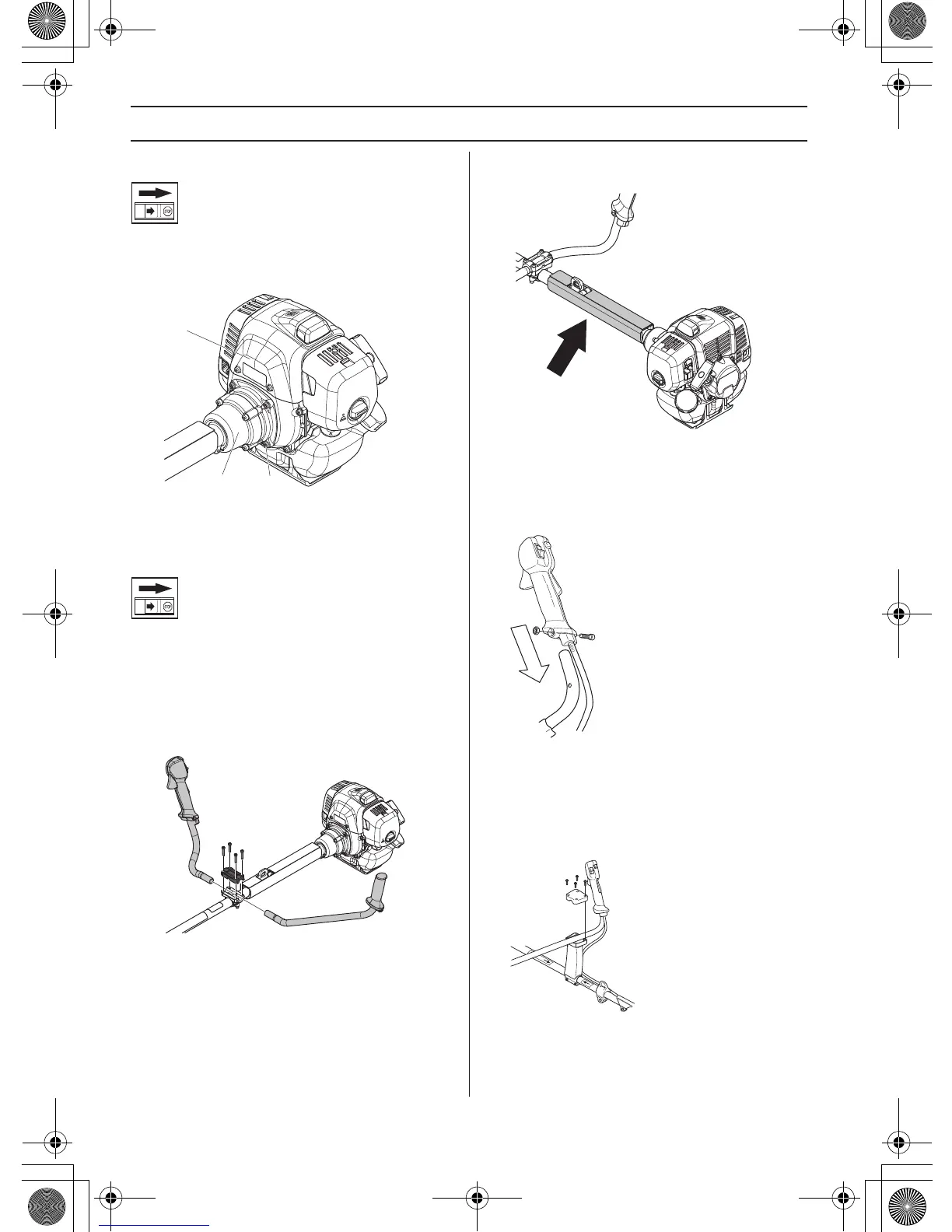

Montaje del cuerpo principal
Montar el cuerpo del motor (A) junto con el tubo del eje
(B) con cuatro tornillos (C).
Montaje del manillar y la
empuñadura de acelerador
531RS 541RS
• Coloque la empuñadura en la sujeción para la
empuñadura del eje y ajústela con cuatro tornillos.
• Coloque la carcasa protectora como se indica en el
diagrama.
541RST
• Afloje y quite el tornillo en la parte posterior del
acelerador.
• Deslice el acelerador en el lado derecho del manillar
(ver la figura).
• Haga coincidir el orificio para el tornillo de sujeción del
acelerador con el orficio del manillar
.
• Vuelva a colocar el tornillo en el orificio en la parte
posterior del acelerador.
• Enrosque el tornillo a través del acelerador y el
manillar. Apriete.
• Coloque las piezas de sujeción como indica la figura.
• Apriete ligeramente los cuatro tornillos.
