MONTAJE
42 – Spanish

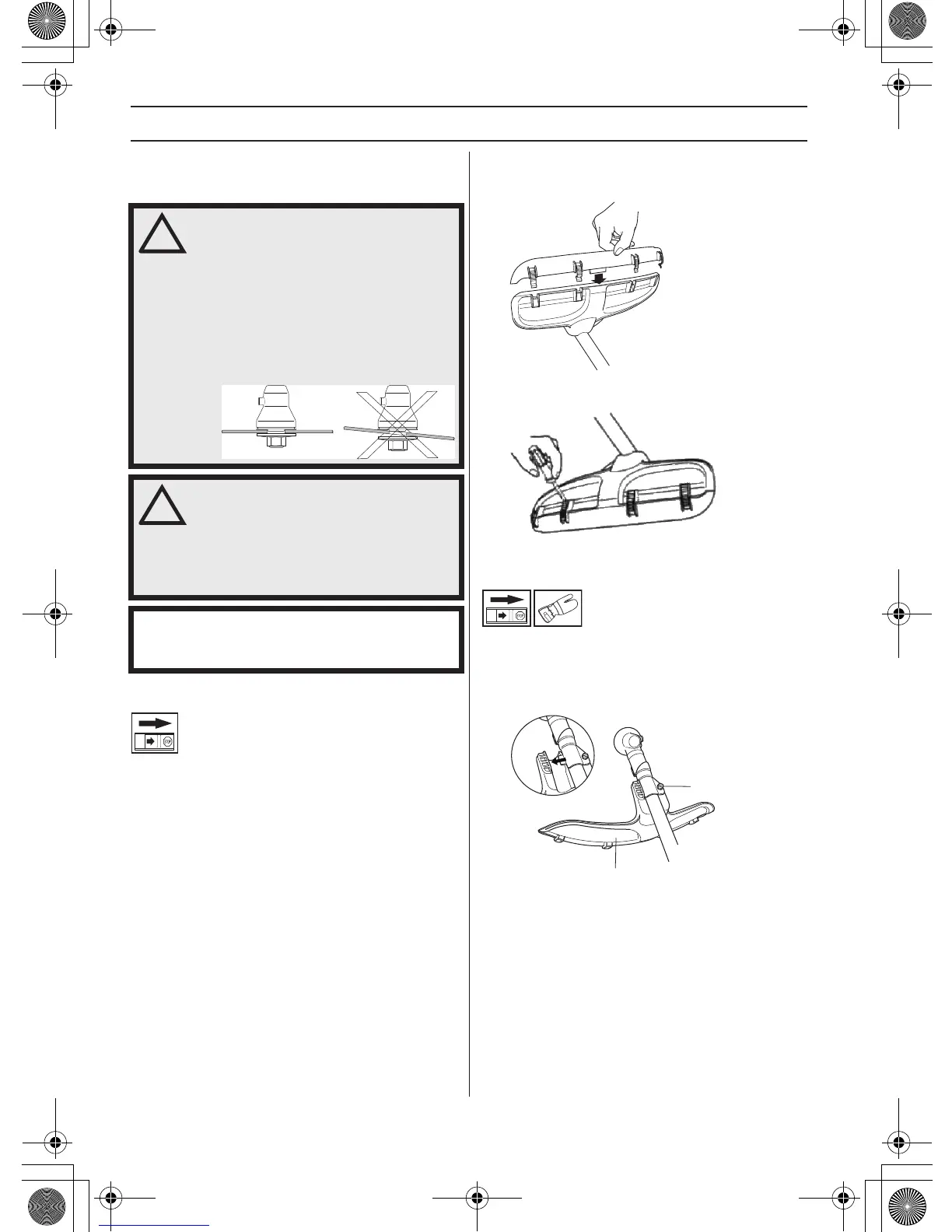

Montaje de la hoja y del cabezal
de corte
Montaje del manto protector
¡NOTA! El manto protector debe estar siempre montado
cuando se utiliza cabezal de recorte / cuchillas de plástico
y protección combinada. Cuando se utiliza hoja para
hierba y protección combinada, el manto protector debe
estar desmontado.
La protección de la hoja/protección combinada (A) se
engancha en la sujeción del tubo y se fija con un tor
nillo
.
Introduzca la guía del manto protector en la ranura de la
protección combinada. A contin
uación, fije el manto
protector en la protección con los cuatro cierres rápidos.
La extensión protectora se desmonta fácilmente con un
destor
nillador
; vea la figura.
Montaje de la protección de hoja, hoja de
hierba y cuchilla de hierba
• La protección de la hoja/protección combinada (A) se
engancha en la sujeción del tubo y se fija con un
tornillo (L). Utilice la protección de hoja recomendada.
Vea el capítulo Datos técnicos. ¡NOTA! Compruebe
que el manto protector está desmontado.
• Coloque la pieza de arrastre (B) en el eje de salida.
• Gire el eje de la hoja hasta que uno de los orificios de
la pieza de arr
astre coincida con un or
ificio de la caja
de engranajes.
• Introduzca el pasador de seguridad (C) en el orificio
para b
loquear el eje.
• Coloque la hoja (D), la cazoleta de apoyo (E) y la brida
de apoyo (F) en el eje de salida.
• Monte la tuerca (G). La tuerca debe apretarse a un
par de 35-50 Nm. Utilice la llave tubular del juego de
herramientas. Sujete el mango de la llave lo más
!
¡ATENCIÓN!
Al montar el equipo de corte es
sumamente importante que la guía de la
pieza de arrastre/brida de apoyo quede
bien colocada en el orificio central del
equipo de corte. Un equipo de corte mal
montado puede causar daños
personales graves y/o mortales.
!
¡ATENCIÓN! Bajo ninguna circunstancia
se puede utilizar un equipo de corte sin
haber montado antes la protección
recomendada. Consultar el capítulo
Datos técnicos. Si se monta una
protección incorrecta o defectuosa, esto
puede causar daños personales graves.
¡IMPORTANTE! Para poder utilizar la hoja de sierra o de
hierba, la máquina debe tener colocados el manillar, la
protección de hoja y el arnés correctos.
A
L
H1159210-30, GBESPT Page 42 Friday, October 6, 2017 1:00 PM

Husqvarna 236R Specifications

General

Weight	7.2 kg
Fuel Tank Volume	0.5 l
Sound Power Level, Guaranteed (LWA)	107 dB(A)
Power output	0.8 kW
Engine Type	2-stroke
Fuel Tank Capacity	0.5 l
Shaft Type	Straight
Sound Power Level	107 dB(A)
