MONTAJE
Spanish – 41
• Póngase el arnés y cuelge la máquina en el gancho
de sujeción. Realice un ajuste final para obtener una
postura de trabajo cómoda con la máquina colgada
en el arnés.
• Apriete los tornillos.

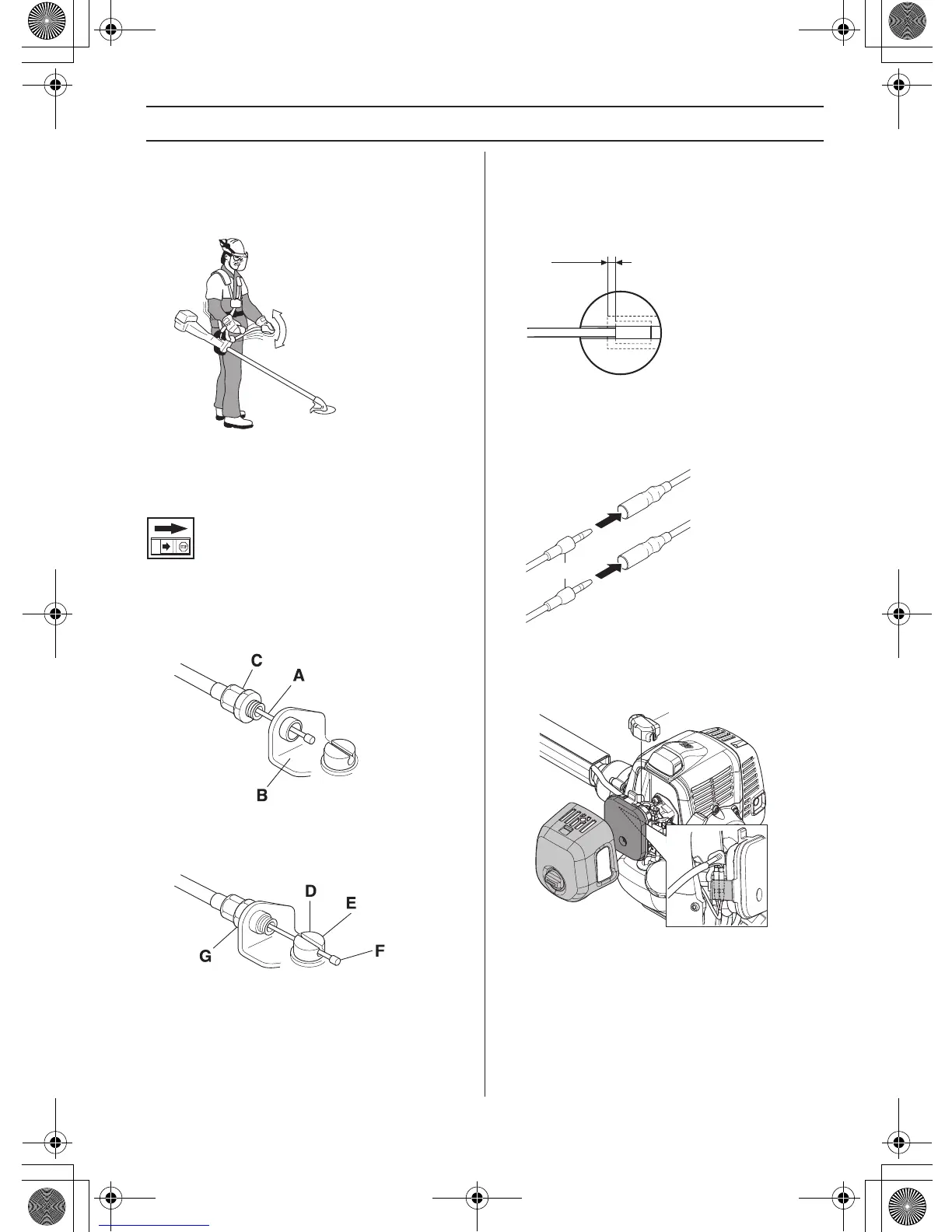

Conexión del cable de acelerador
y los hilos del interruptor de
parada
1 Saque la tapa del filtro de aire.
2 Inserte el cable del acelerador (A) por el soporte del
carbur
ador (B), después atornille con cuidado el
manguito de ajuste del cable (C) en el soporte del
carburador.
3 Coloque el tornillo (D) en el carburador de modo que
el or
ificio poster
ior (E) para la orejeta del cable (F)
quede siempre alejado del manguito de ajuste del
cable.
4 Gire la leva de la mariposa del carburador y pase el
cab
le de aceler
ador por la ranura del herraje
ranurado, asegurando que el talón del cable caiga en
el agujero embutido.
5 Presione el acelerador unas cuantas veces para
asegur
arse de que funciona correctamente
.
6 Ajuste el manguito de ajuste del cable de modo que la
le
v
a del acelerador del carburador contacte
exactamente con la parada del acelerador y la
posición del cable mantenga una holgura de 1-2 mm
entre la orejeta del cable y el tornillo al apretar el
acelerador hasta el fondo.
7 Una vez ajustado correctamente el cable del
aceler
ador
, apriete la contratuerca (G).
8 Conecte los cables del interruptor de parada (H) en
los conectores correspondientes del motor. Recuerde
que la polaridad de los cables no es importante.
9 Introduzca el cable corta circuito en la ranura del
sopor
te del filtro
.
10 Monte la cubierta antipolvo (J).
11 Monte la tapa del filtro de aire.
1-2mm
H
J
