MONTAGEM
Portuguese – 71

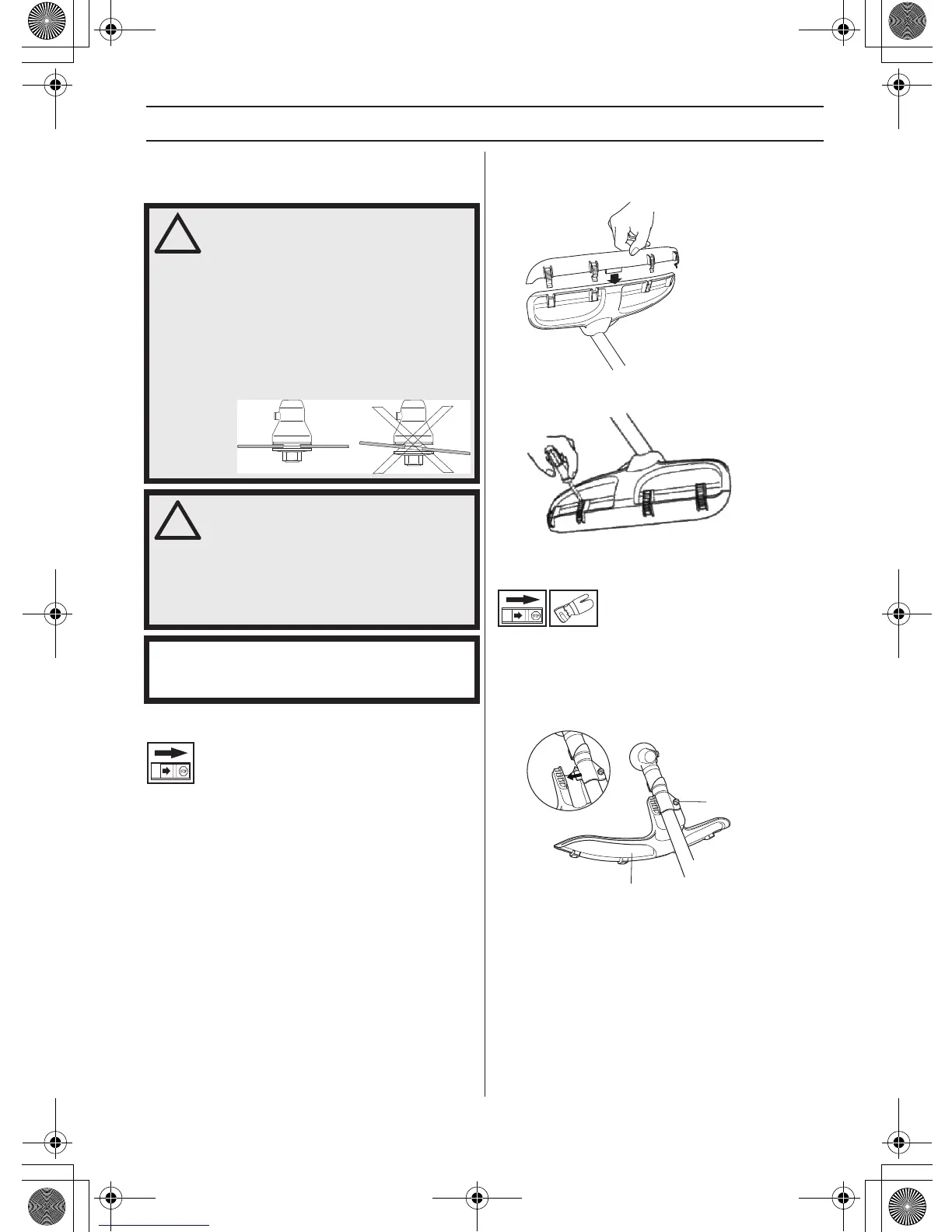

Montagem da lâmina e cabeçote
de recorte
Montagem da guarda
NOTA! Ao usar cabeça aparadora/facas de plástico e
protecção combinada, a guarda deve sempre estar
montada. Ao usar disco para a relva e protecção
combinada, a guarda deve ser desmontada.
A protecção da lâmina/protecção combinada (A)
engancha no supor
te do tubo e é fixada com um
par
afuso.
Enfie a guia da guarda no sulco da protecção combinada.
Encaix
e depois a guarda na protecção e fix
e-a com os
quatro fechos rápidos.
A extensão da guarda é fácil de remover com uma chave
de f
endas (v
er figura).
Montagem da protecção de lâmina,
lâmina de relva e faca de relva
• A protecção da lâmina/protecção combinada (A)
engancha no suporte do tubo e é fixada com um
parafuso (L). Use a protecção de lâmina
recomendada. Ver o capítulo Especificações
técnicas. NOTA! Verifique se a guarda está
desmontada.
• Monte o accionador (B) na ponta do eixo de saída.
• Gire o eixo da lâmina até que um dos orifícios do
accionador coincida com o or
ifício correspondente na
caixa de eng
renagens.
• Introduza o pino de freio (C) no orifício para frear o
eixo.
•
Coloque a lâmina (D), copo de apoio (E) e flange de
apoio (F) no eixo de saída.
• Monte a porca (G). A porca tem de ser apertada com
um binário de 35-50 Nm. Utilize a chave no jogo de
!
ATENÇÃO!
Ao montar o equipamento de corte, é de
extrema importância que o accionador/
flange de apoio se ajuste correctamente
ao furo central do equipamento de corte.
Se o equipamento de corte não estiver
montado correctamente, poderá originar
danos pessoais graves, com perigo de
morte.
!
ATENÇÃO! Não pode ser utilizado, seja a
que título for, equipamento de corte sem
que esteja montada uma protecção
aprovada. Veja no capítulo
Especificações técnicas. Caso seja
montada uma protecção errada ou
defeituosa, isto pode causar sérios
danos pessoais.
IMPORTANTE! Para trabalhar com a lâmina de serra ou
relva, a máquina deve estar equipada com a direcção,
protecção da lâmina e suporte correctos e adequados.
A
L
