MONTAGEM
72 – Portuguese
ferramentas. Mantenha o cabo da chave o mais
próximo possível da proteção da lâmina. A porca
aperta-se quando a chave é girada contra o sentido
de rotação (CUIDADO! rosca à esquerda).

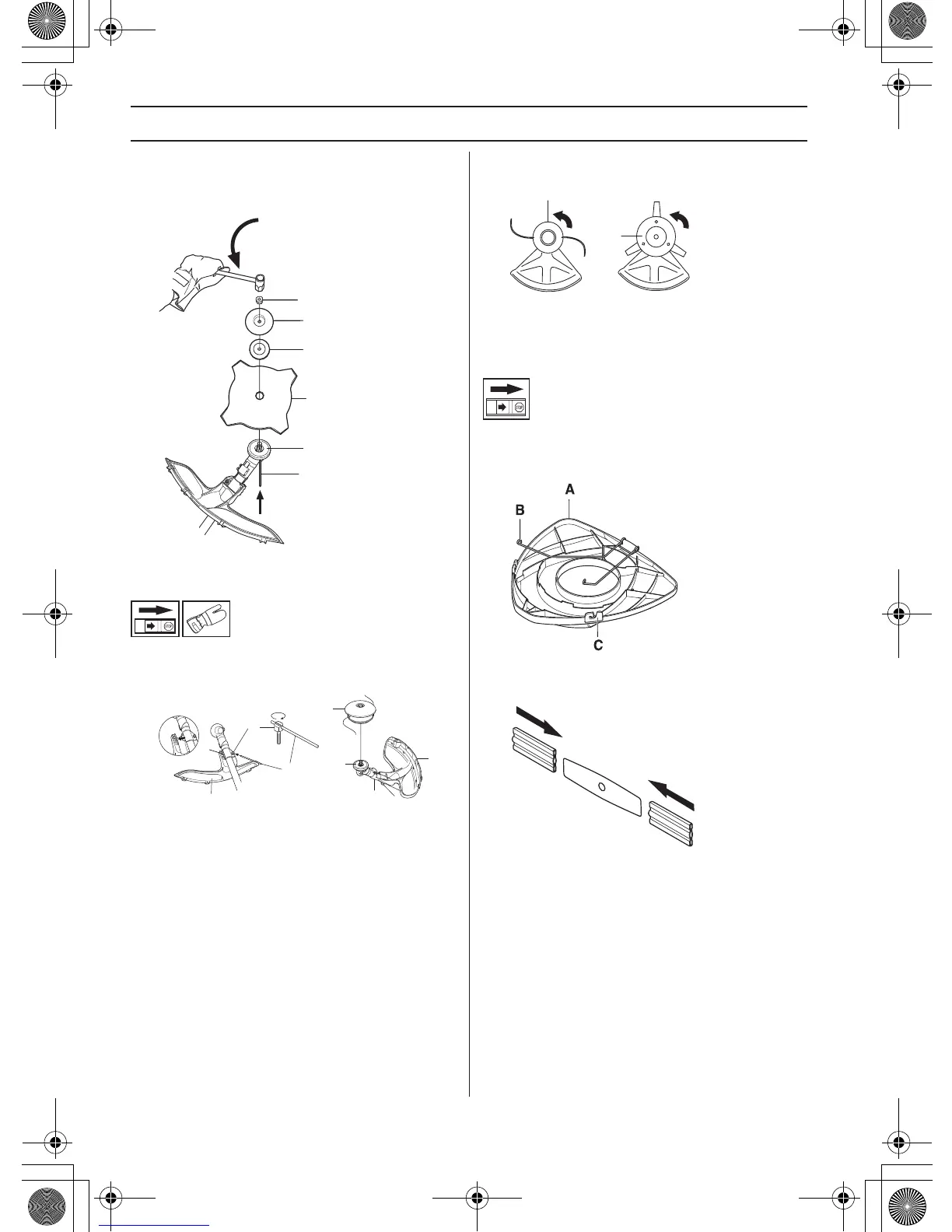

Montagem da protecção de recorte e do
cabeçote de recorte
• Colocar a protecção de recorte (A) para trabalho com
a cabeça de recorte. NOTA! Verifique se a guarda
está montada.
• A protecção de recorte/protecção combinada é
engatada no tubo e fixada com um par
afuso (L).
•
Monte o accionador (B) na ponta do eixo de saída.
• Gire o eixo da lâmina até que um dos orifícios do
accionador coincida com o orifício correspondente na
caixa de eng
renagens.
• Introduza o pino de freio (C) no orifício para frear o
eixo.
•
Atarraxe o cabeçote de recorte/facas de plástico (H)
no sentido contrár
io ao da rotação
.
• A desmontagem é feita pela ordem inversa.
Montagem da protecção para
transporte
• Insira a lâmina na protecção para transporte (A).
• Encaixe os dois fechos (B) nas ranhuras (C), para
fixar a protecção de transpor
te.
lâmina de 2 fiadas de dentes
• Insira a lâmina na protecção para transporte.
G
E
D
F
B
C
B
A
M
L
H
A
L
C
M
H
H
H1159210-30, GBESPT Page 72 Friday, October 6, 2017 1:00 PM
