MONTAGEM
Portuguese – 69

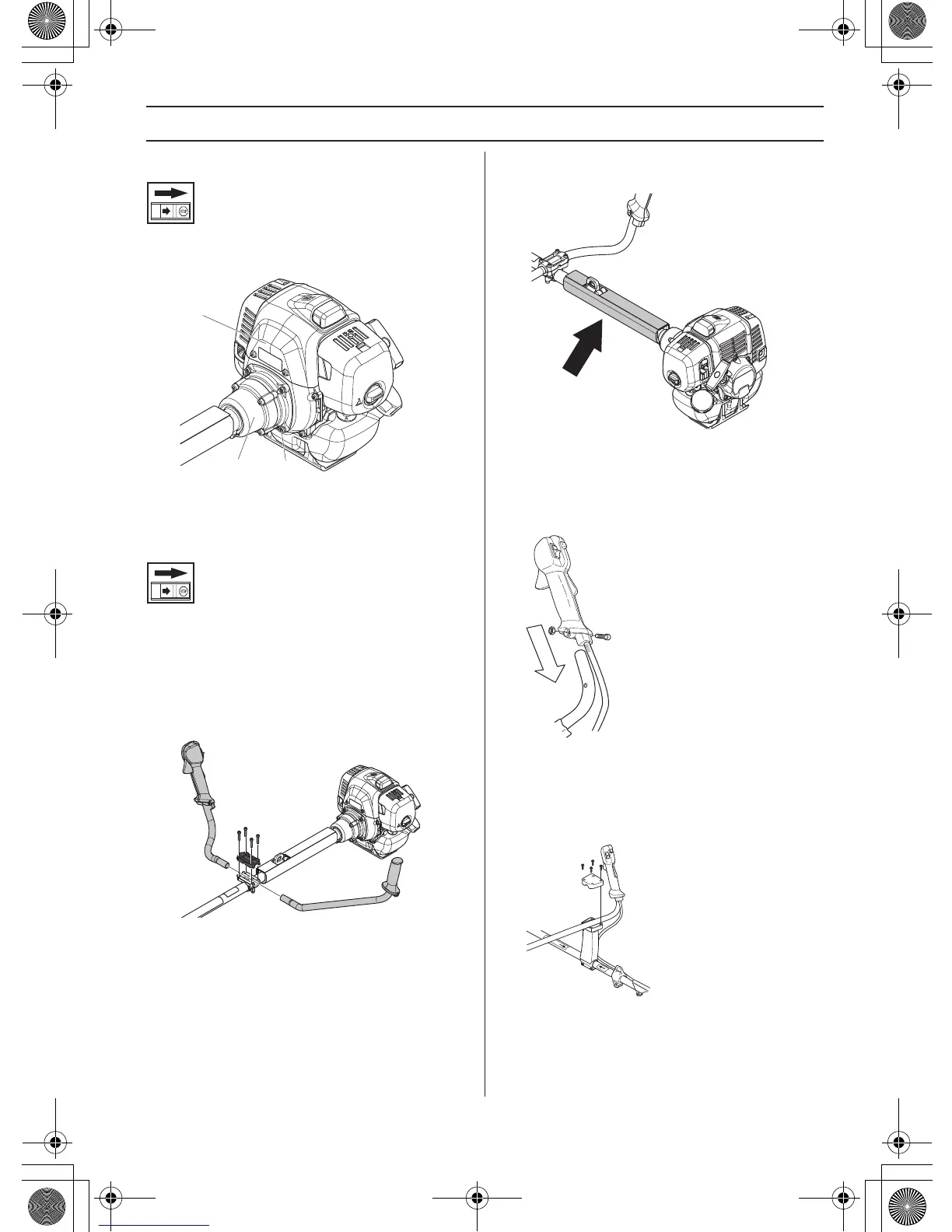

Montagem da carcaça principal
Ligue o motor (A) ao tubo (B) com quatro parafusos (C).
Montagem da direcção e do
punho do acelerador
531RS 541RS
• Monte a barra de direcção no grampo respectivo ,
sobre o eixo, utilizando quatro parafusos.
• Instale a caixa de protecção como se mostra na
figura.
541RST
• Remova o parafuso na parte traseira do punho do
acelerador.
• Coloque o punho do acelerador na parte direita da
direcção (veja a figura).
• Ajuste o furo do parafuso de fixação do punho ao furo
na direcção.
•
Torne a montar o parafuso no furo da parte traseira do
punho.
• Atarraxe o parafuso no punho e na direcção. Aperte.
• Monte as peças de fixação conforme a figura.
• Aperte os quatro parafusos mas não demasiado.
• Pegue no suporte e prenda a máquina ao gancho de
suporte
. Afine agora de modo que a máquina ofereça
B
A
C
H1159210-30, GBESPT Page 69 Friday, October 6, 2017 1:00 PM
