Installation mécanique
motec avec moteur ou motoréducteur
Câblage conforme CEM (système d’entraînement de type CE)
4
140
EDK82MV752 DE/EN/FR 7.2
4.1.1 Câblage conforme CEM (système d’entraînement de type CE)
Conditions à remplir pour un fonctionnement fiable :
ƒ Exception faite du câble réseau, utiliser impérativement des câbles blindés.
ƒ Apporter un soin particulier à la mise à la terre du blindage (voir ci−dessous).
ƒ Visser les conducteurs de protection du moteur et du réseau sur des bornes PE
distinctes.
A
C
x1
E
82mot395
X2
D
B B
E E
F
G

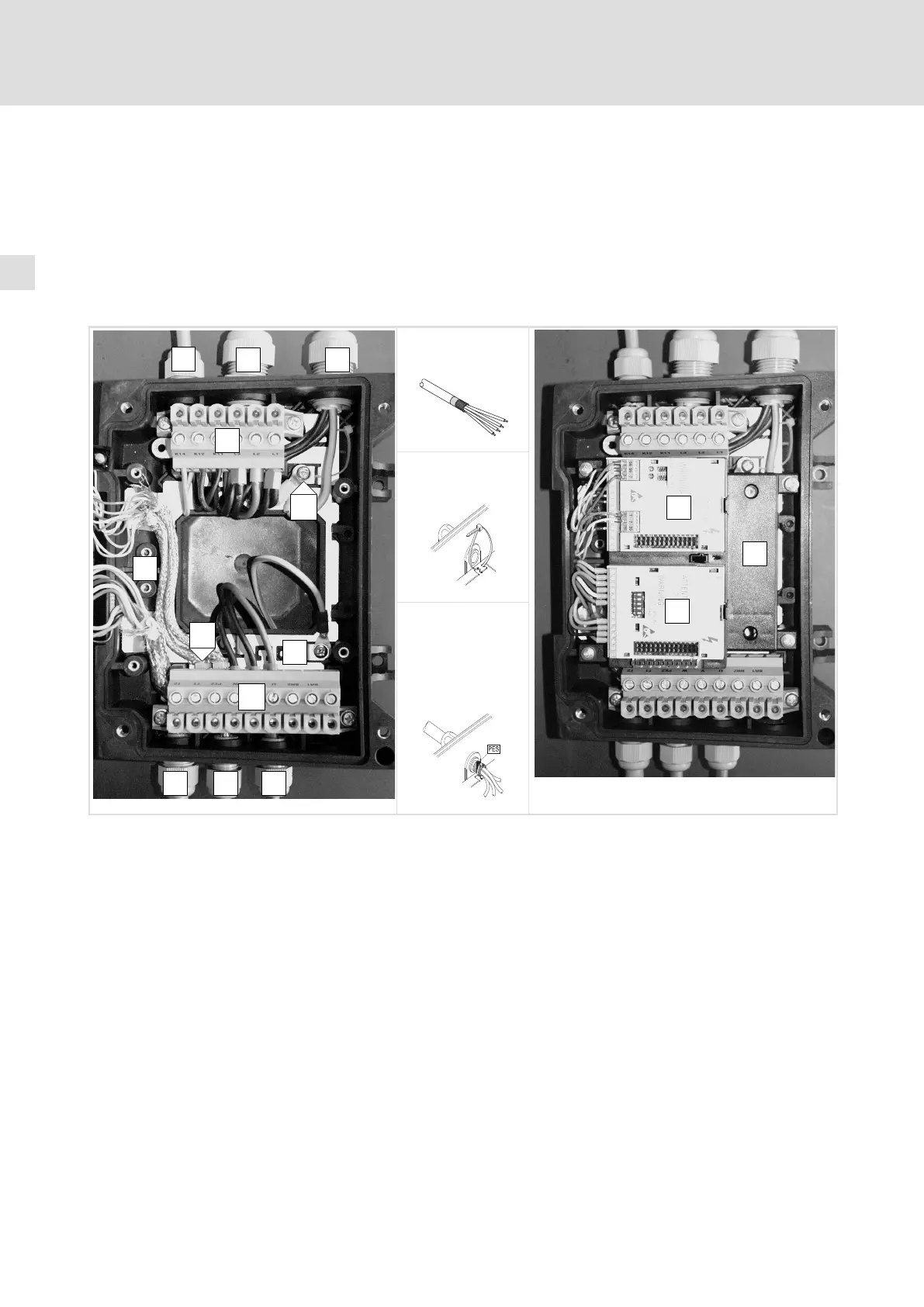

Reprise du blindage :
1. Préparer le câble.
82mot396
I
H
J
2. Mettre en place le
serre−câbles.
3. Mettre en place le
câble et fixer le
serre−câbles. Le
blindage doit être
fixé sur la tôle de
blindage.
Câble de raccordement pour x1 Bornier de raccordement réseau
l Relais (variantes 001 ou 151) ou X2 Bornier de raccordement moteur
l Sortie de commutation électronique (pour version
152)
PES Reprise de blindage HF via une connexion PE réalisée en
appliquant une surface de contact importante
Câbles réseau L1, L2, L3, PE (bouclage de 2 câbles
d’alimentation)
Raccordement PE des câbles réseau
Câbles de commande blindés ; fixer le blindage et le
serre−câbles sur la tôle.
Câbles de commande blindés
Borne isolée galvaniquement (ex. : point neutre en cas de
couplage en étoile du moteur)
Raccordement PE pour câble moteur
Module de fonction E/S bus dans l’emplacement 1
Module de fonction bus de terrain dans l’emplacement 2
Fixation FIF
