Mechanische Installation
motec mit Motor oder Getriebemotor
EMV−gerechte Verdrahtung (CE−typisches Antriebssystem)
4
23
EDK82MV752 DE/EN/FR 7.2

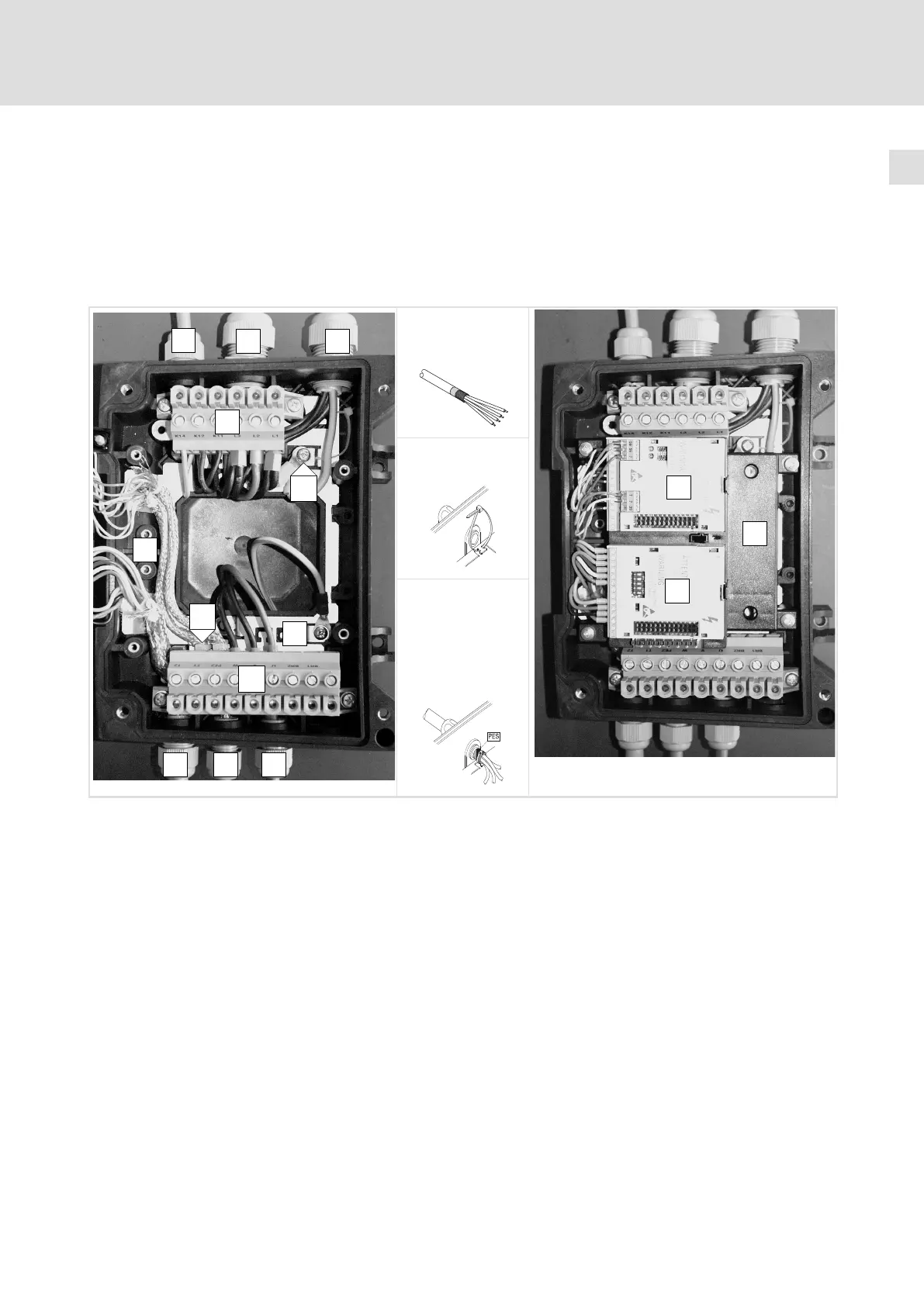

4.1.1 EMV−gerechte Verdrahtung (CE−typisches Antriebssystem)
Bedingungen für störungsfreien Betrieb:
ƒ Mit Ausnahme der Netzleitung nur geschirmte Leitungen verwenden.
ƒ Schirmung sorgfältig auf PE legen (siehe unten).
ƒ Motor− und Netz−Schutzleiter an getrennte PE−Klemmen schrauben.
A
C
X1
E
82mot395
X2
D
B B
E E
F
G
Schirmauflage:
1. Leitung vorberei-
ten
82mot396
I
H
J
2. Kabelbinder einle-
gen
3. Leitung einlegen
und Kabelbinder
anziehen. Die Ab-
schirmung muss
fest mit dem
Schirmblech ver-
bunden sein.
Anschlussleitung für X1 Klemmenleiste Netzanschluss
l Relais (für Geräteausführung 001 oder 151) oder X2 Klemmenleiste Motoranschluss
l elektronischen Schaltausgang (bei Geräteausführung
152)
PES HF−Schirmanschluss durch großflächige Anbindung an PE
Netzleitungen L1, L2, L3, PE (2 Leitungen zum Netz durch-
schleifen)
PE−Anschluss Netzleitungen
Geschirmte Steuerleitungen; Schirm mit Kabelbinder fest
auf dem Blech fixieren
Geschirmte Steuerleitungen
Potenzialfreie Klemme (z.B. Sternpunkt bei Sternschal-
tung des Motors)
PE−Anschluss der Motorleitung
Funktionsmodul Bus−I/O auf Steckplatz 1
Feldbus−Funktionsmodul auf Steckplatz 2
FIF−Halterung
