Mechanische Installation
Motormontage
EMV−gerechte Verdrahtung (CE−typisches Antriebssystem)
4
32
EDK82MV752 DE/EN/FR 7.2
4.3.4 EMV−gerechte Verdrahtung (CE−typisches Antriebssystem)
Bedingungen für störungsfreien Betrieb:
ƒ Mit Ausnahme der Netzleitung nur geschirmte Leitungen verwenden.
ƒ Schirmung sorgfältig auf PE legen (siehe unten).
ƒ Motor− und Netz−Schutzleiter an getrennte PE−Klemmen schrauben.
A
C
X1
F
82mot3
X2
E
D
B B
F F
G
Schirmauflage:
1. Leitung vorberei-
ten
82mot3
I
J
H
2. Kabelbinder einle-
gen
3. Leitung einlegen
und Kabelbinder
anziehen. Die Ab-
schirmung muss
fest mit dem
Schirmblech ver-
bunden sein.

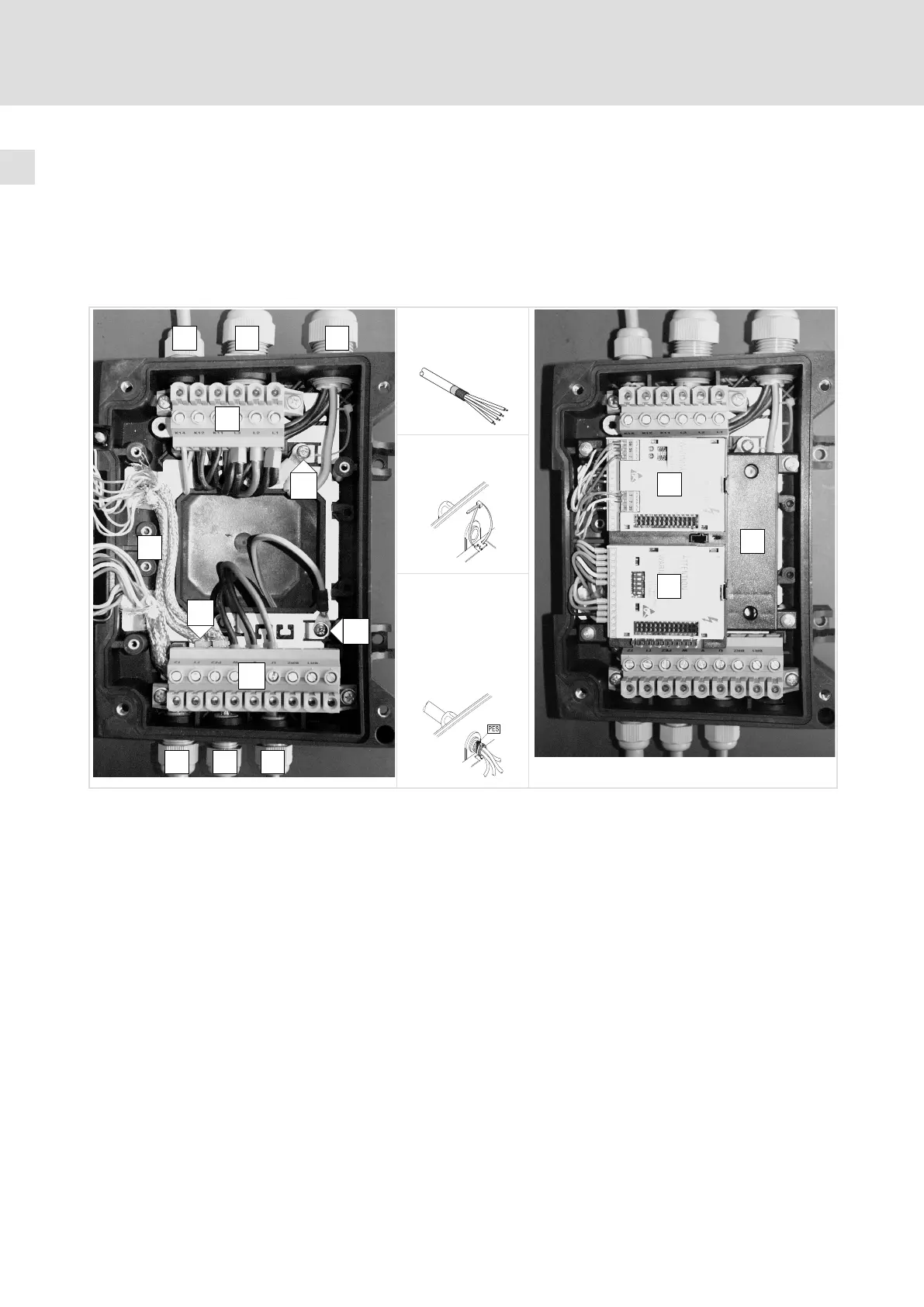

Relais−Anschlussleitung X1 Klemmenleiste Netzanschluss
Netzleitungen L1, L2, L3, PE (2 Leitungen zum Netz durch-
schleifen)
X2 Klemmenleiste Motoranschluss
PE−Anschluss Netzleitungen PES HF−Schirmabschluss durch großflächige Anbindung an PE
Geschirmte Steuerleitungen; Schirm mit Kabelbinder fest
auf dem Blech fixieren
PE−Anschluss Motorleitung
Geschirmte Steuerleitungen
Potenzialfreie Klemme (z. B. Sternpunkt bei Sternschal-
tung des Motors)
FIF−Halterung
Funktionsmodul Bus−I/O auf Steckplatz 1
Feldbus−Funktionsmodul auf Steckplatz 2
