Installation mécanique
Montage sur le moteur
Raccordement du moteur
4
148
EDK82MV752 DE/EN/FR 7.2
4.3.3 Raccordement du moteur
Danger !
ƒ Après le raccordement d’un thermistor PTC ou d’un contact thermique, les
bornes de commande ne possèdent plus qu’un isolement de base (espace
interborne simple).
ƒ Lorsque l’espace d’isolement présente un défaut, la protection contre les
contacts accidents n’est assurée qu’à l’aide de mesures supplémentaires
(exemple : isolement double).

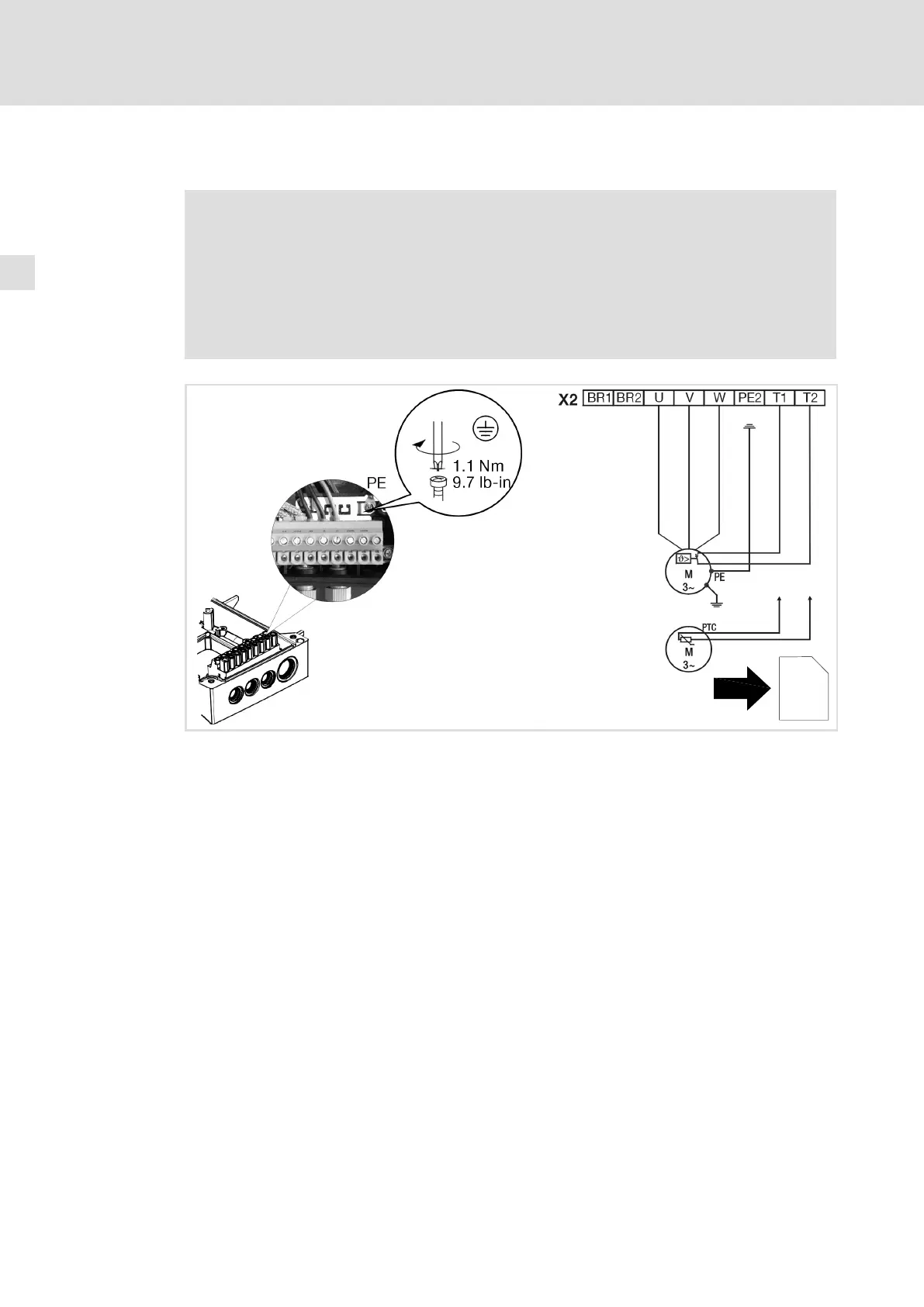

8200mot408
150
8200mot408
X2/PE2 Ne pas utiliser cette borne
X2/BR1, X2/BR2 Bornes de raccordement pour résistance de freinage
(description du fonctionnement avec résistance de freinage : voir manuel)
X2/T1, X2/T2 Bornes de raccordement pour la surveillance de température moteur par sonde thermique
PTC ou contact thermique
Activer la surveillance de température moteur en C0119 (exemple : C0119 = 1) !
