Elektrische Installation
Netzanschluss
5
33
EDK82MV752 DE/EN/FR 7.2
5 Elektrische Installation

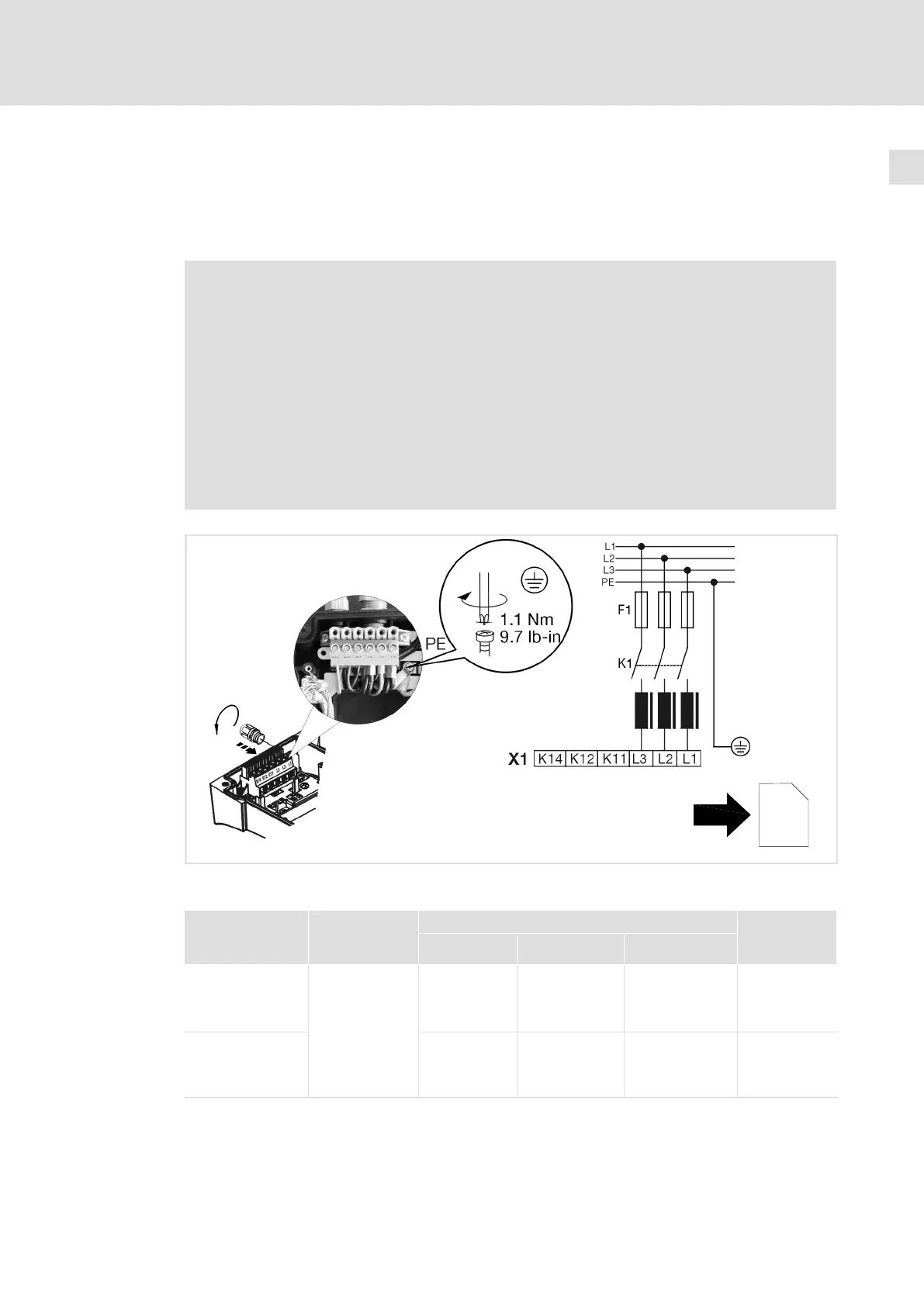

5.1 Netzanschluss
Gefahr!
Gefährliche elektrische Spannung
Der Ableitstrom gegen Erde (PE) ist > 3,5 mA AC bzw. 10 mA DC.
Mögliche Folgen:
ƒ Tod oder schwere Verletzungen beim Berühren des Gerätes im Fehlerfall.
Schutzmaßnahmen:
ƒ Die in der EN 61800−5−1 geforderten Maßnahmen umsetzen. Insbesondere:
– Festinstallation
– PE−Anschluss normgerecht ausführen (PE−Leiterdurchmesser ³ 10 mm
2
(Cu) oder PE−Leiter doppelt auflegen)
8200mot409
35
5.1.1 Sicherungen und Leitungsquerschnitte
Typ Netz
Installation nach EN 60204−1
FI
1)
Schmelzsicherung Sicherungsautomat L1, L2, L3, PE
[mm
2
]
E82MV302_4B
E82MV402_4B
E82MV552_4B
E82MV752_4B
3/PE AC
320 ... 550 V;
45 ... 65 Hz
M16 A
M20 A
M25 A
M32 A
B16 A
B20 A
B25 A
B32 A
2.5
4.0
4.0
6.0
³ 300 mA
E82MV302_4B230
E82MV402_4B230
E82MV552_4B230
E82MV752_4B230
M16 A
M20 A
M25 A
M32 A
B16 A
B20 A
B25 A
B32 A
2.5
4.0
4.0
6.0
³ 30 mA
1)
Allstromsensitiver Fehlerstrom−Schutzschalter
Nationale und regionale Vorschriften beachten!
