5 Installation électrique

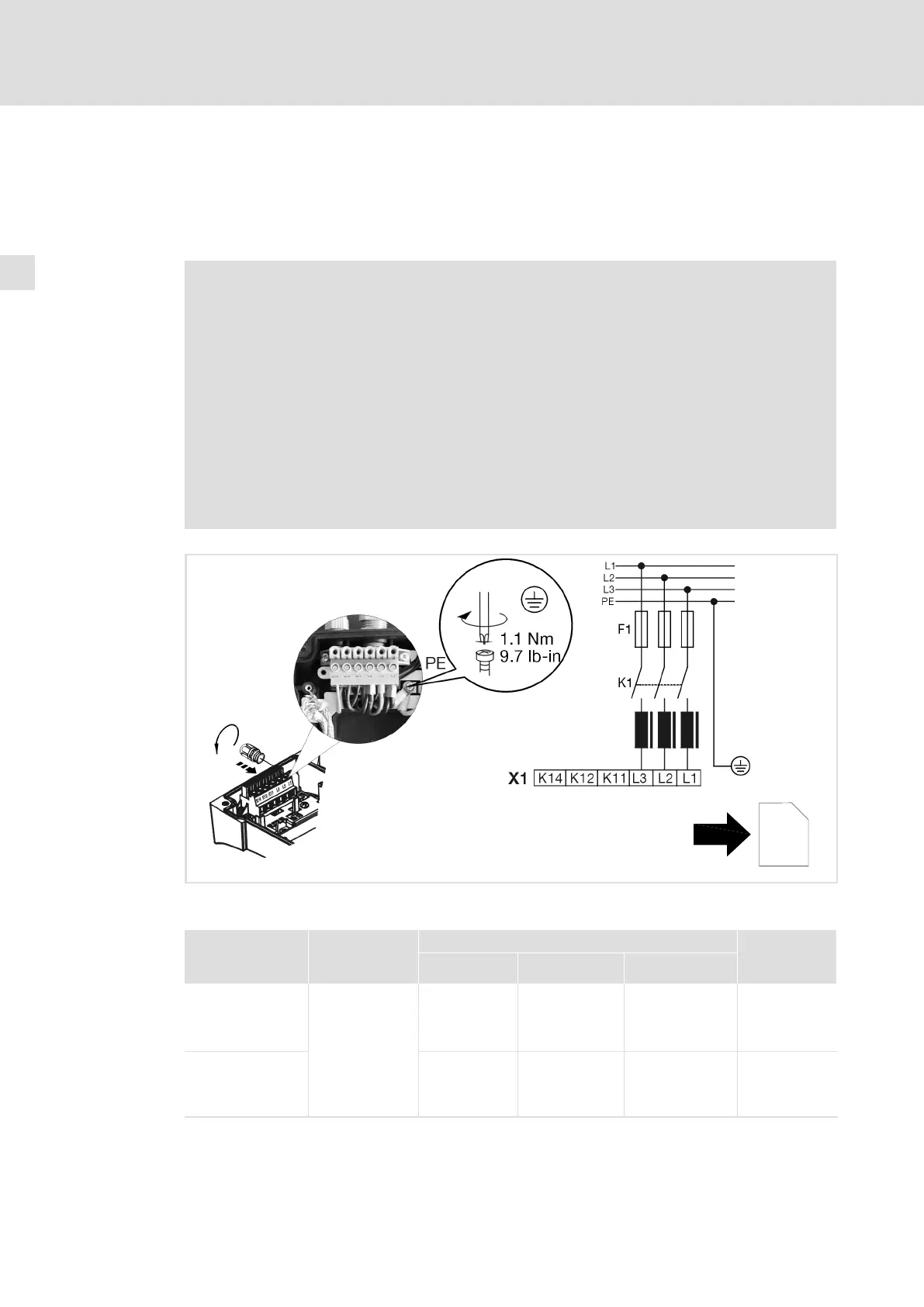

5.1 Raccordement au réseau
Danger !
Tension électrique dangereuse
Le courant de fuite sur PE est > 3.5 mA CA ou 10 mA CC.
Risques encourus :
ƒ Blessures mortelles ou très graves en cas de contact accidentel avec
l’appareil en défaut.
Mesures de protection :
ƒ Mettre en uvre les mesures prescrites par la norme EN 61800−5−1 :
– Installation fixe
– Réaliser un raccordement à la terre (PE) comforme à la norme (diamètre
du conducteur PE ³ 10 mm
2
(Cu) ou pose d’un conducteur PE double).
8200mot409
35
5.1.1 Fusibles et sections de câble
Type Réseau
Installation selon EN 60204−1
FI
1)
Fusible Disjoncteur L1, L2, L3, PE
[mm
2
]
E82MV302_4B
E82MV402_4B
E82MV552_4B
E82MV752_4B
3/PE CA
320 ... 550 V ;
45 ... 65 Hz
M16 A
M20 A
M25 A
M32 A
B16 A
B20 A
B25 A
B32 A
2.5
4.0
4.0
6.0
³ 300 mA
E82MV302_4B230
E82MV402_4B230
E82MV552_4B230
E82MV752_4B230
M16 A
M20 A
M25 A
M32 A
B16 A
B20 A
B25 A
B32 A
2.5
4.0
4.0
6.0
³ 30 mA
1)
Disjoncteur différentiel tous courants
Tenir compte des réglementations nationales et régionales en vigueur !
