Kapitel 4. Fehlersuche
PELLERIN MILNOR CORPORATION
F. Steckverbinder J8: RS485-Port 2 (nicht verwendet)
R. Steckverbinder J6: RS485-Port 1 (nicht verwendet)
S. Steckverbinder J7: RS232-Port 1 (nicht verwendet)
T. Steckverbinder J1: Serieller Port für CAN-Bus (nicht verwendet)
U. Batterie für Echtzeituhr (nicht herausnehmbar)
V. Steckverbinder J4: Gleichspannungsversorgung (0 Volt und +12 Volt)
W. Leuchte D31: Berührung erfasst
4.3.2.
Eingangs-/Ausgangskarte (Teilenr.: 08BHF120A_)

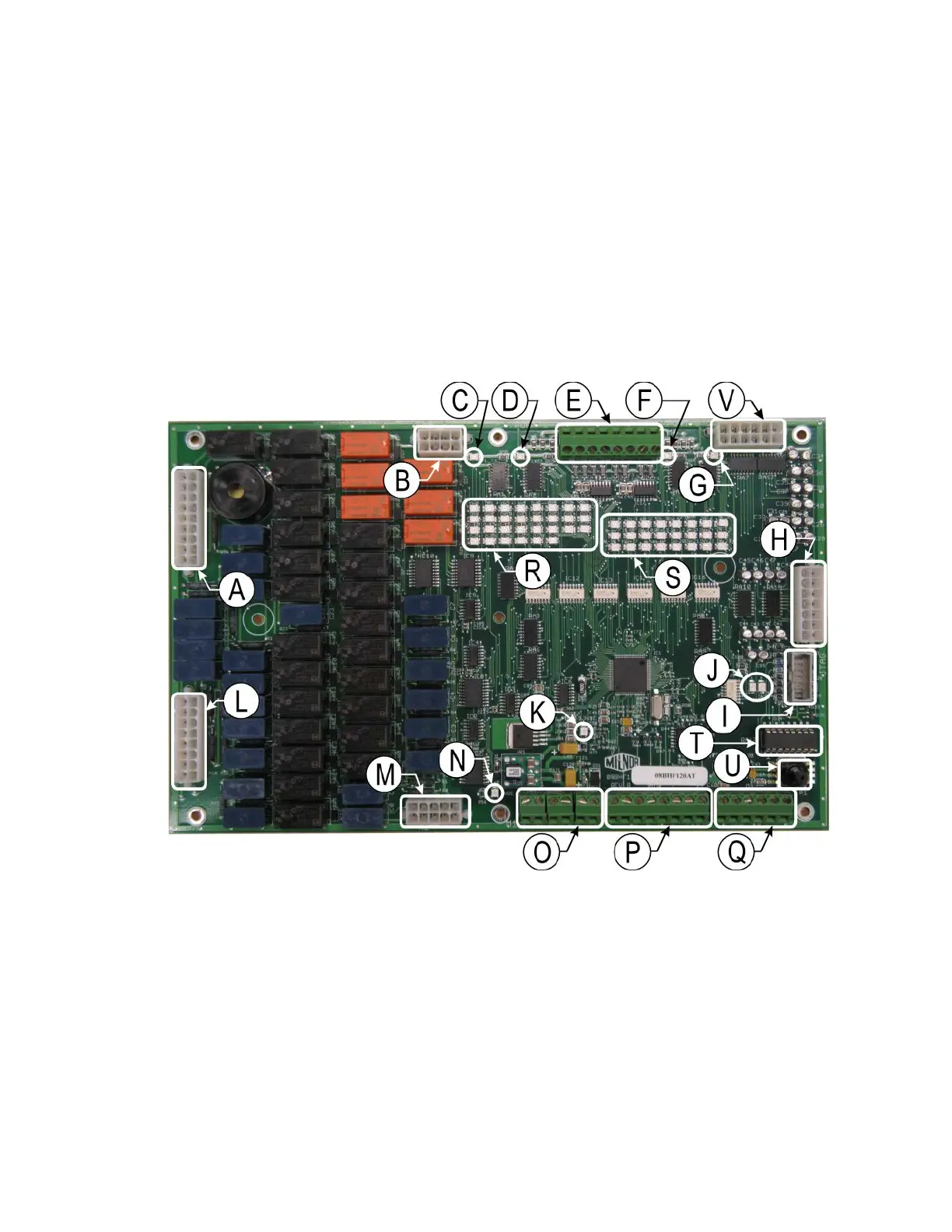

Abbildung 34: 08BHF120_, Revision B
A. Steckverbinder M4: Zusätzliche Ausgänge
B. Steckverbinder M5: Ausgänge Wechselrichter
J. Leuchte P1_TX: Port 1, senden
J. Leuchte P1_RX: Port 1, empfangen
E. Steckverbinder M8: RS-485-Port 0 (zur Prozessorkarte) und Port 1 (nicht verwendet)
F. Leuchte P0_TX: Port 0, senden
G. Leuchte P0_RX: Port 0, empfangen
H. Steckverbinder M7: Eingänge
I. Steckverbinder JTAG-Anschluss für Programmierung im Werk
J. Leuchte INT0 und INT1: Interrupts 0 und 1 (nicht verwendet)
K. Leuchte: 3,3 Volt
102
