Kapitel 1. Verwendung der Steuerung MilTouch
™
PELLERIN MILNOR CORPORATION
Die Betriebszustände der Maschine

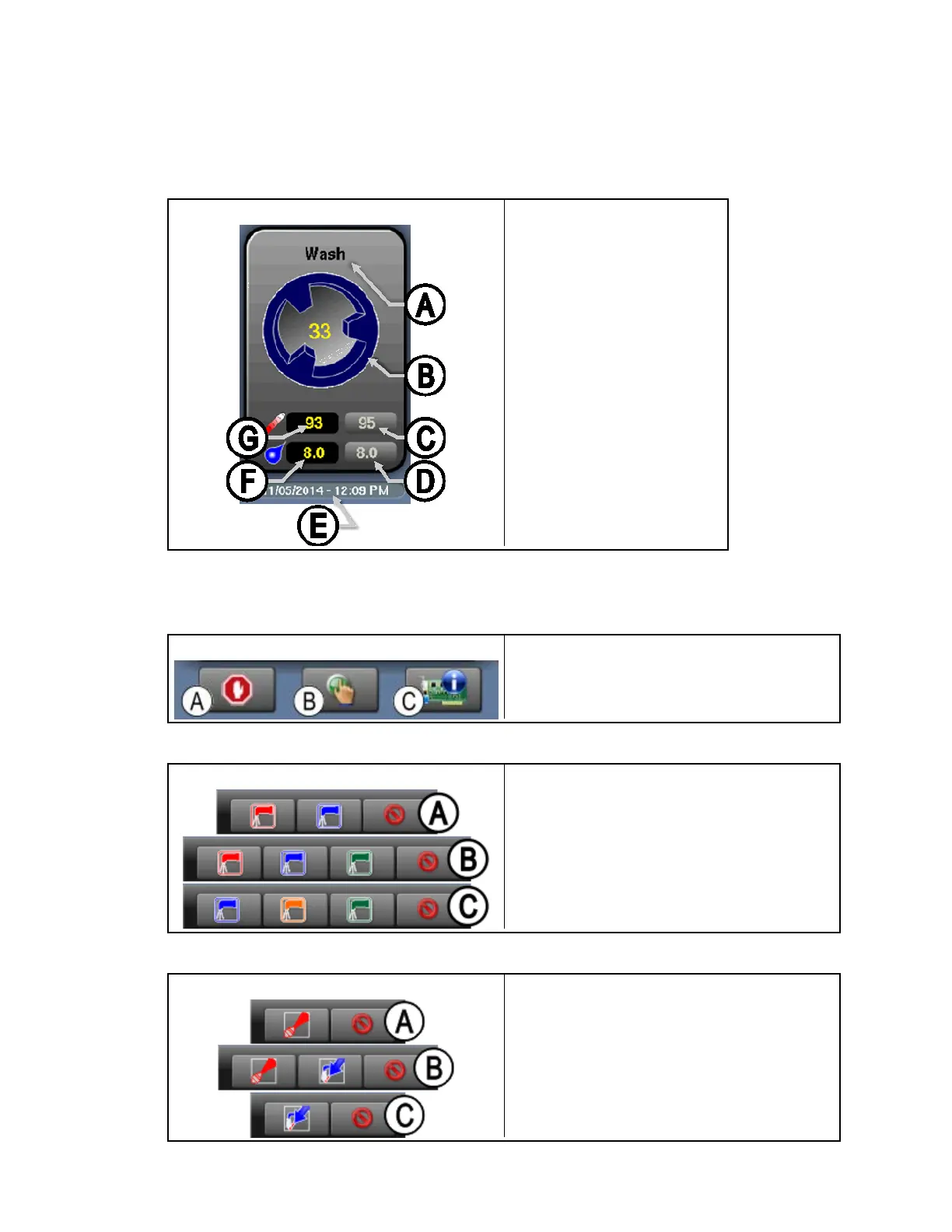

Abbildung 19: Die Betriebszustände der Maschine
Bereich C von Abbildung 16 Legende
B. Schrittname
B. Zylinderbewegung
C. Soll-Wassertemperatur
D. Soll-Wasserstand
E. Datum und Uhrzeit
F. Wasserstand
G. Wassertemperatur
Die Standard- und Popup-Steuerelemente in der Betriebsanzeige
Abbildung 20: Standard-Steuerelemente
Bereich D von Abbildung 16 Legende
A. Formel abbrechen
B. Manuelle Aktivierung von Steuerelementen
C. Fehlersuche
Abbildung 21: Popup-Steuerelemente für Wasserventile
Bereich D von Abbildung 16 Legende
A. Heiß- und Kaltwasserventile konfiguriert
B. Heiß-, Kalt- und Drittwasserventile konfiguriert
C. Kalt-, Zweit- und Drittwasserventile konfiguriert
Abbildung 22: Popup-Steuerelemente für Dampf- und Kühlwasserventile
Bereich D von Abbildung 16 Legende
A. Dampfventil konfiguriert
B. Dampf- und Kühlwasserventile konfiguriert
C. Kühlwasserventil konfiguriert
78
