Kapitel 4. Fehlersuche
PELLERIN MILNOR CORPORATION
L. Steckverbinder M3: Ausgänge
M. Steckverbinder M2: Chemikalien-Ausgänge
N. Leuchte: 5,0 Volt Gleichspannung
O. Steckverbinder M1A, M1B und M1C: 0 Volt und 12 Volt
P. Steckverbinder M10: Analoge Verbindungen
Q. Steckverbinder M9: 0-Volt-Referenz für Eingänge
R. Leuchte: 30 Ausgänge, O-0 bis O-29
S. Leuchten: 24 Eingänge, IN-0 bis IN-23
T. Integrierter Schaltkreis RA17: JTAG-Widerstand (nicht entfernen)
U. Komponente P1: Sender/Empfänger Wasserstand
V. Steckverbinder M6: Eingänge
BICLUT04 (Published) Book specs- Dates: 20151112 / 20151112 / 20151130 Lang: GER01 Applic: CLJ
Die MilTouch-Steuerung einiger Modelle beinhaltet eine Software, die die Wasch-Schleudermaschine vor
durch ungleichmäßige Beladung verursachte Schäden schützen hilft.
Diese Elemente sind erforderlich, damit das Unwucht-Erkennungssystem richtig arbeitet:
• MilTouch-Software Build V028 oder später
Um das Build der MilTouch-Software zu bestimmen, berühren Sie das Milnor-Logo in der oberen
linken Ecke des Startbildschirms (siehe Abbildung 35). Falls der Startbildschirm nicht angezeigt wird,
nehmen Sie die SD-Karte an der Seite der Steuerung heraus. Die Softwarebuild-Nummer ist auf der
Karte zu finden (siehe Abbildung 36).

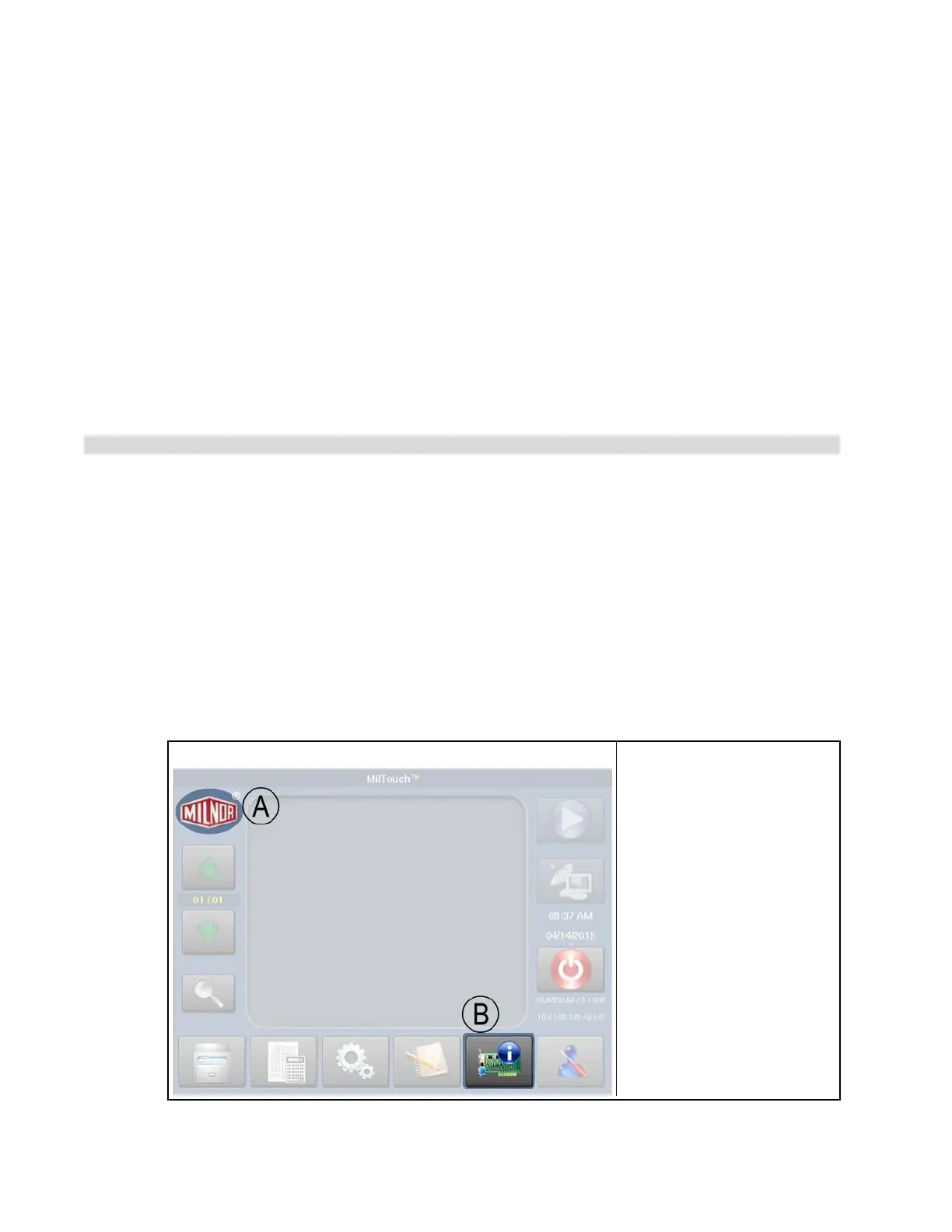

Abbildung 35: MilTouch-Startbildschirm
Bildschirmaufnahme Legende
A. Für die
Softwarebuild-Nummer hier
berühren
B. Für die
Diagnose-Bildschirme hier
berühren
103
