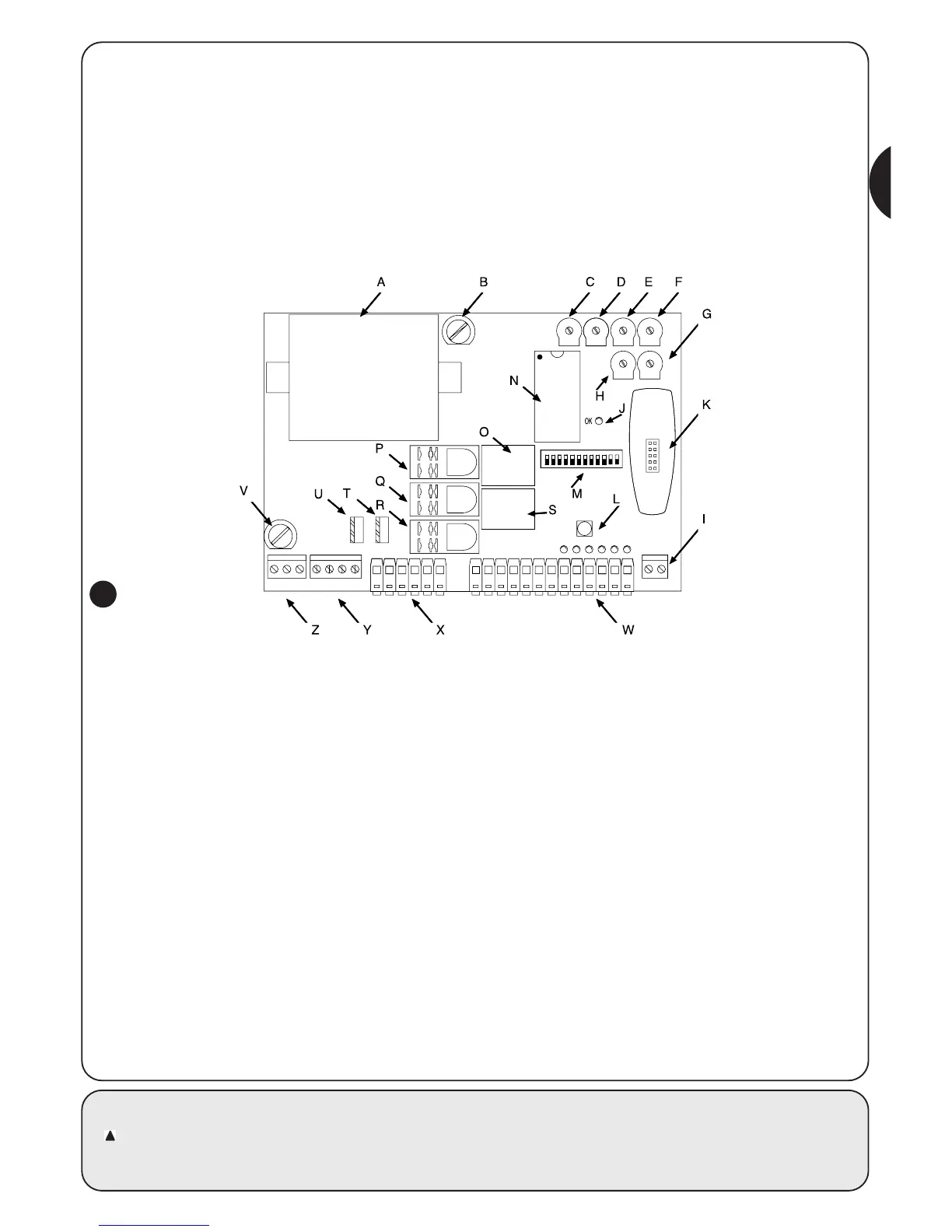

A Trasformatore
B Fusibile di bassa tensione ( 500 mA F)
C Trimmer di regolazione della forza (F)
D Trimmer di regolazione del Tempo Pausa (TP)
E Trimmer di regolazione Tempo Ritardo in Apertura (TRA)
F Trimmer di regolazione Tempo Lavoro motore 1 (TL1)
G Trimmer di regolazione Tempo Lavoro motore 2 (TL2)
H Trimmer di regolazione Tempo Ritardo in Chiusura (TRC)
I Morsettiera per antenna
J Led OK
K Connettore innesto Radio
L Pulsante di Passo Passo
M Dip-Switch di selezione delle funzioni
N Microprocessore
O Relè Elettroserratura
P Relè comune motori
Q Relè Luce di Cortesia
R Relè direzione movimento Apre / Chiude
S Relè Fototest
T Triac motore 2
U Triac motore 1
V Fusibile di linea (5A F)
W Morsettiera ingressi / uscite di comando
X Morsettiere uscite motore
Y Morsettiera uscite lampeggiante e L. Cort.
Z Morsettiera di alimentazione
1) Descrizione del prodotto:
Questa centrale per l’automazione di cancelli e porte automatiche
permette di comandare 2 motoriduttori in corrente alternata
monofase.
Nella centrale sono presenti una serie di Dip-switch ( mini selettori)
che permettono di attivare diverse funzioni, e dei trimmer che
consentono di effettuare una serie di regolazioni.
Lo stato degli ingressi è segnalato da appositi Led posti vicino agli
ingressi ; un ulteriore Led presente vicino al microprocessore, segnala
il corretto funzionamento della logica interna.
Per facilitare il riconoscimento delle parti , in Fig.1 sono indicati i
componenti più significativi.
1
