Bornes Función Descripción
1-2-3 : Alimentación = Línea de alimentación de red
4 – 5 : Luz intermitente = Salida para la conexión de la luz intermitente con tensión de red (Máx. 100W)
6 – 7 : Luz de cortesía = Salida contacto sin tensión para conexión luz de cortesía (Máx.5A)
8-9-10 : Motor1 = Salida accionamiento motor 1, potencia máxima del motor 1/2 Hp
11-12-13 : Motor2 = Salida accionamiento motor 2, potencia máxima del motor 1/2 Hp
15 -16 : Electrocerradura = Salida 12 Vcc para activación electrocerradura, potencia máxima 25W
17 – 18 : 24 Vac = Alimentación de los equipos auxiliares 24 Vac (Máx. 150 mA)
19 : Fototest = Salida fototest - Alimentación “TX” de las fotocélulas - (Máx. 75 mA)
20 : Común = Común para todas las entradas
21 : Indicador lum. C.A. = Salida para indicador luminoso Cancela abierta 24 Vac (Máx. 2W)
22 : Stop = Entrada con función de “Stop” (Parada y breve inversión)
23 : Foto = Entrada para los dispositivos de seguridad
24 : Foto1 = Entrada para otro dispositivo de seguridad
25 : Paso a Paso (PP) = Entrada para funcionamiento cíclico (“Abrir” – “Stop” – “Cerrar” – “Stop”)
26 : Abrir = Entrada para apertura
27 : Cerrar = Entrada para cierre
: Antena = Entrada para antena radiorreceptor
2.2) Conexiones eléctricas:
ATENCIÓN: para garantizar la seguridad del instalador y no averiar los componentes, mientras se efectúan las
conexiones eléctricas, o se conectan las distintas tarjetas, la central debe estar completamente apagada
• Alimente la central con un cable de 3 x 1,5 mm2, si la distancia entre la central y la conexión a la instalación de tierra supera 30 m, hay
que instalar una placa de conexión a tierra cerca de la central.
• En las conexiones de las piezas de seguridad de baja tensión use cables de sección mínima de 0,25mm2
• Use cables de conductores encerrados si la longitud es superior a 30m, conectando la trenza de masa sólo del lado de la central.
• Procure no conectar los cables en cajas enterradas aún si son herméticas.
• Las entradas de los contactos Normalmente Cerrado (NC), que no se utilicen se tienen que conectar al “común 24V” por medio de un
conector puente, excluidas las entradas de las fotocélulas si la función fototest está conectada. Para mayores aclaraciones véase el
párrafo “Fototest”.
• Si para la misma entrada hay varios contactos Normalmente Cerrados (NC), estos se deben conectar en “Serie” entre sí.
• Si las entradas de los contactos Normalmente Abiertos (NA) no se utilizan, se tienen que dejar libres
• Si para la misma entrada hay varios contactos NA se deben conectar en “PARALELO” entre sí..
• Los contactos tienen que ser exclusivamente mecánicos y sin ningún potencial; no se admiten conexiones de configuración en
etapas, tal como aquellas definidas “PNP”, “NPN”, “Open Collector”, etc.

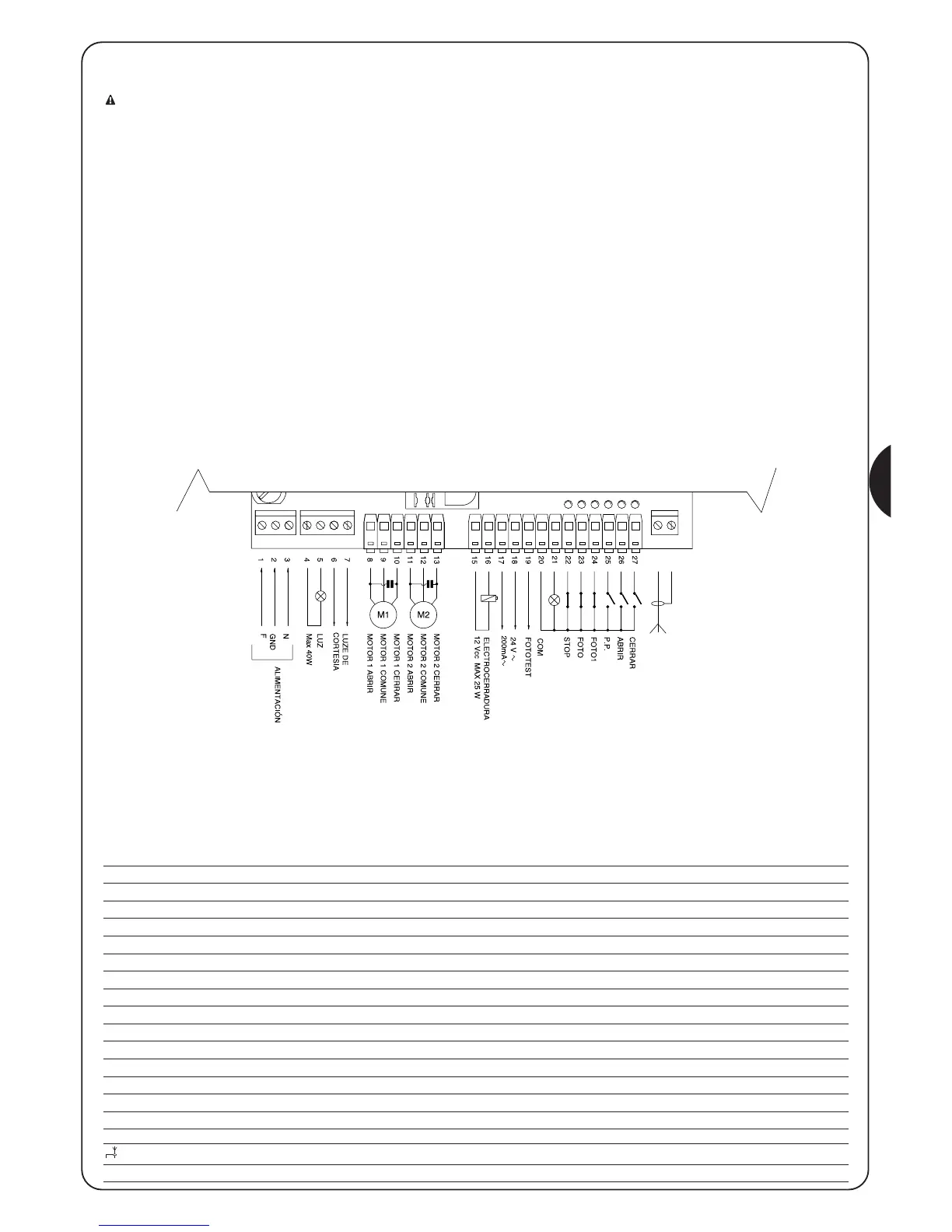

2.2.1) Esquema eléctrico
2.2.2) Descripción de las conexiones
A continuación damos una descripción concisa de las posibles conexiones de la central hacia el exterior.
