Bornes Fonction Description
1-2-3 : Alimentation = Ligne d’alimentation de secteur
4 – 5 : Clignotant = Sortie pour connexion du clignotant à tension de secteur (Max. 100 W)
6 – 7 : Éclairage automatique = Sortie à contact vide pour connexion éclairage automatique ( Max. 5A)
8-9-10 : Moteur1 = Sortie commande moteur 1, puissance maximum du moteur 1/2 Hp
11-12-13 : Moteur2 = Sortie commande moteur 2, puissance maximum du moteur 1/2 Hp
15 -16 : Serrure électrique = Sortie 12 Vcc pour activation serrure électrique, puissance maximum 25W
17 – 18 : 24 Vac = Alimentation services 24 Vac ( Max. 150 mA)
19 : Photo-test = Sortie photo-test - Alimentation “TX” des photocellules - (Max. 75 mA)
20 : Commun = Commun à toutes les entrées
21 : Voyant portail ouvert = Sortie pour Voyant portail ouvert 24 Vac ( Max. 2W)
22 : Halte = Entrée avec fonction de “Halte” (Arrêt et brève inversion)
23 : Photo = Entrée pour dispositifs de sécurité
24 : Photo1 = Entrée pour autre dispositif de sécurité
25 : Pas-à-Pas (PP) = Entrée pour mouvement cyclique (“Ouvre” – “Arrêt” – “Ferme” – “Stop”)
26 : Ouvre = Entrée pour ouverture
27 : Ferme = Entrée pour fermeture
: Antenne = Entrée pour antenne récepteur radio
2.2) Connexions électriques:
ATTENTION : Pour garantir la sécurité de l’opérateur et pour éviter d’endommager les composants, quand on effectue
les connexions électriques ou qu’on branche les différentes cartes, l’armoire de commande doit absolument être éteinte.
• Alimenter l’armoire de commande avec un câble de 3 x 1,5 mm_, si la distance entre l’armoire et la connexion à l’installation de mise à
la terre dépasse 30 m, il faut prévoir une prise de terre à proximité de l’armoire de commande.
• Pour les connexions de la partie à très basse tension de sécurité, utiliser des câbles d’une section minimum de 0,25 mm_.
• Utiliser des câbles blindés si la longueur dépasse 30 m en mettant le blindage à la terre seulement du côté de l’armoire.
• Éviter d’effectuer des connexions de câbles dans des boîtiers enterrés même s’ils sont complètement étanches.
• Les entrées des contacts de type Normalement Fermé (NC), si elles ne sont pas utilisées, doivent être shuntées avec “commun 24 V”,
à l’exclusion des entrées des photocellules si la fonction de “photo-test” est insérée. Pour plus de précisions voir paragraphe “Photo-test”.
• S’il y a plusieurs contacts NC (Normalement Fermé) pour la même entrée, il faut les connecter en SÉRIE.
• Les entrées des contacts de type Normalement Ouvert (NA), quand elles ne sont pas utilisées, doivent être laissées libres.
• S’il y a plusieurs contacts NA (Normalement Ouvert) pour la même entrée, il faut les connecter en PARALLÈLE.
• Les contacts doivent absolument être de type mécanique et libres de toute puissance. Les connexions à étages type "PNP", "NPN",
"Open Collector", etc., ne sont pas admises.

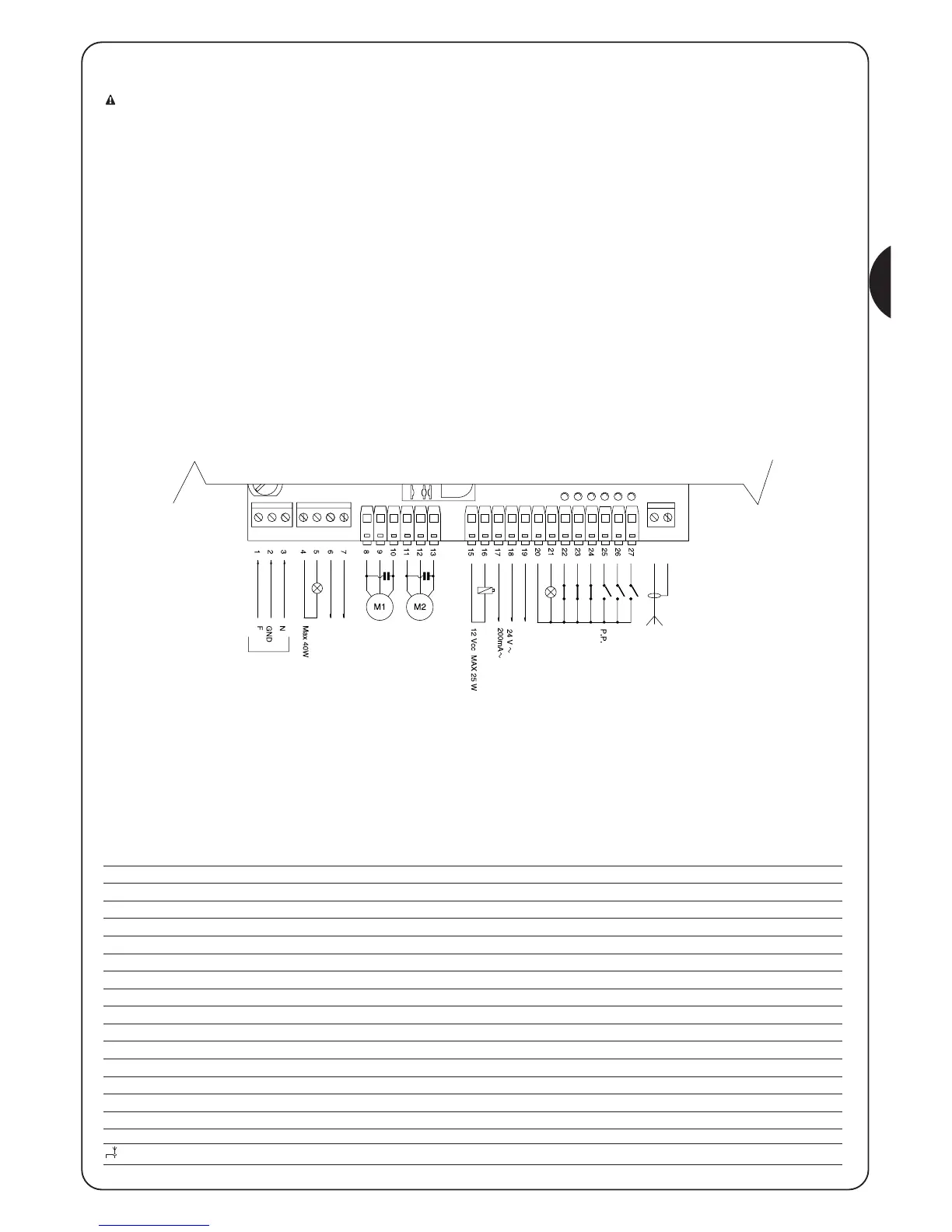

2.2.1) Schéma électrique
2.2.2) Description des connexions
Nous donnons ci-après une brève description des connexions possibles de l’armoire de commande vers l’extérieur.
